USB2.0集线器事务转换器TT 高速总线与低速设备的“翻译官”

在 USB 2.0 高速总线普及后，如何兼容大量全速（12Mbps）、低速（1.5Mbps）老旧设备，成为核心技术难题。事务转换器（Transaction Translator，简称 TT） 应运而生，它是高速集线器的核心模块，如同一位精准的“翻译官”，完美衔接高速信号域与低速信号域，既保障高速总线效率，又实现老旧设备无缝适配。

一、TT 的核心使命：隔离与转换

TT 并非始终工作，仅在集线器上行端口为高速模式、下行端口连接全速/低速设备时激活。它的核心职责有两点：

• 电气与时序隔离，将高速（480Mbps）信号环境与全速/低速信号环境完全隔离，避免不同速率总线相互干扰；
• 协议转换，把主机发出的高速事务，翻译成全速/低速设备能识别的标准事务，同时将设备响应转回高速格式，实现双向互通。

简单来说，TT 在高速总线上伪装成“高速设备”，接收主机指令；在下行端口则化身“迷你主机控制器”，直接调度全速/低速设备，成为两端通信的唯一桥梁。

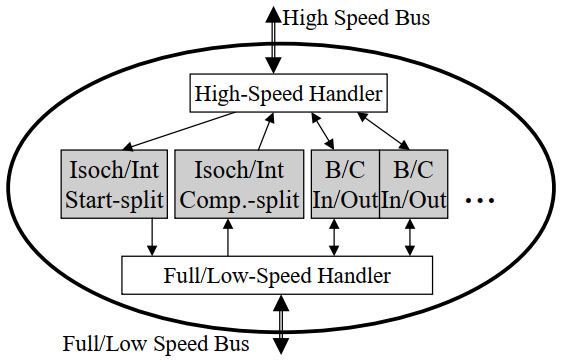

二、TT 内部架构：双引擎+双缓存，高效协同

TT 内部采用模块化设计，两大处理单元独立运行，通过缓存缓冲区交换数据，兼顾效率与稳定性：

1. 高速处理单元：专职对接上行高速总线，负责接收主机的 Start-Split（起始拆分） 事务、应答 Complete-Split（完成拆分） 事务，是TT与主机通信的“窗口”。
2. 全速/低速处理单元：专职对接下行全速/低速设备，模拟主机控制器行为，发起原生全速/低速事务，是TT与外设通信的“终端”。

为适配不同传输类型，TT 内置两类独立缓存，分工明确：

• 周期性缓存：专为同步、中断传输设计，这类事务（如鼠标、键盘、音视频）有严格时序要求，采用流水线缓存架构，保障实时性；
• 非周期性缓存：专为批量、控制传输设计（如U盘、打印机），无严格时序约束，通过简单流控机制管理，最大化利用低速总线带宽。


三、核心工作机制：拆分事务，解放高速总线

USB 2.0 独创拆分事务协议，这是 TT 实现高效转换的关键：

1. 主机发送高速 Start-Split → 寻址到目标设备对应的 TT；
2. TT 接收并本地缓存该事务，高速单元回复握手包告知主机接收完成（部分拆分事务无握手阶段）；
3. 低速 / 全速处理单元，按下行总线时序，依次取出缓存的起始拆分，转为标准 FS/LS 事务下发给外设；
4. 外设应答结果被 TT 缓存；
5. 后续主机主动下发高速 Complete-Split，读取事务状态、数据、应答结果；
6. TT 匹配缓存事务并完成应答，一次桥接交互结束。

这种机制彻底解决了“低速设备拖慢高速总线”的问题——主机不用等待慢速事务完成，高速总线全程高效运转，同时低速设备正常通信，两全其美。

四、关键时序逻辑：依托高速定时，管控低速帧

全速/低速总线依赖1ms 帧时序（包含专属的 EOF1、EOF2 帧结束边界），而高速总线采用 125μs 微帧。TT 无需独立生成低速帧时序，而是通过高速微帧定时器衍生 1ms 帧定时器：

• 识别高速 0 号微帧 SOF（帧号跳变的微帧），建立 1ms 全速帧基准；
• 全程与主机高速 SOF 保持同步，精准把控下行全速/低速设备的 SOF 下发、EOF1/EOF2 边界校验，确保时序零误差。

五、同步异常处理：失步即保护，保障总线稳定

TT 的正常运行高度依赖微帧定时器与 1ms 帧定时器同步，一旦连续丢失 3 个高速微帧 SOF，定时器立即失步，TT 会启动严格的保护机制：

1. 停止下发下行全速 SOF 和低速保活信号；
2. 终止周期性事务，忽略新的周期起始拆分；
3. 保留批量/控制事务缓存，等待恢复或清空指令；
4. 禁止建立上行连通，避免时序错乱引发总线故障。

待重新接收到连续高速 SOF、恢复双定时器同步后，TT 自动重启下行服务，全程无需人工干预，保障总线稳定性。

六、单TT vs 多TT：架构差异，性能不同

集线器 TT 分为两种硬件架构，直接影响多设备并发性能：

• 单TT（STT）：所有下行全速/低速端口共享一个TT，总带宽受限（最大12Mbps），多设备并发时会相互抢占带宽；
• 多TT（MTT）：每个下行端口独立配备TT，每个端口均可满速运行（12Mbps），多设备并发无带宽争抢，性能更优。

两种架构均需在集线器描述符中明确上报，主机可自动识别适配。

七、TT 的调度规则：优先级明确，时序合规

TT 下行调度遵循固定优先级，保障关键业务优先执行：

1. 周期事务优先：每次完成一笔事务后，优先处理同步、中断类周期性事务；
2. 非周期事务兜底：无周期事务时，才调度批量/控制事务，且必须校验 1ms 帧剩余时间，确保事务能完整执行，不破坏帧边界；
3. 严格时序管控：依托高速微帧定时器推进流水线，避免低速事务发起过早或过晚，符合 USB 协议时序规范。

八、事务调度机制

高速单元持续接收主机 Start-Split，下行 OUT 数据、IN 事务信息全部存入缓冲区，等待低速 / 全速侧调度执行。主机对周期性缓存与非周期性缓存采用完全不同的调度管理策略。

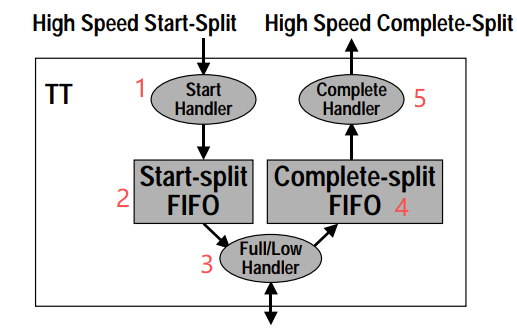

同步 / 中断（周期性）事务缓存

全速 / 低速周期性事务有严格时序约束，必须保证：高速下发 → TT 转发 → 低速总线交互 → 结果回传高速，全程时序合规。
TT 对周期性事务采用微帧流水线缓存架构：

• 主机下发：高速 Start-Split → 高速单元接收 → 存入Start-Split 缓存
• TT 下行：低速处理单元按序取出缓存，下发 FS/LS 周期性事务
• 结果回存：外设应答存入 Complete-Split 缓存
• 主机读取：主机发 Complete-Split，TT 取出缓存结果应答
• 整套串行缓冲流转 = 周期性事务流水线

只要 FS/LS 周期性端点配置完成，主机就会持续流式调度拆分事务，保证低速 / 全速设备持续正常工作。

批量 / 控制（非周期性）事务缓存

无硬性时序要求，TT 仅保证全速 / 低速带宽上限。
通过NAK 握手流控管理缓存：

• 主机发 Start-Split，TT 缓存空闲则接收；
• 低速侧执行事务后，复用缓存存放应答 / 数据 / 超时结果；
• 等待主机 Complete-Split 读取后，缓存释放复用。

周期与非周期性的区别

仅从“数据流转步骤”看，周期性和非周期性事务在TT内部的机械动作确实基本相同：都是接收Start-Split→存入缓存→下行执行→存回结果→等待Complete-Split读取。但两者的本质区别体现在主机和TT之间的“控制权”与“容错模型”上。

• 周期性事务：主机强制推进，TT必须跟上，跟不上就崩。
• 非周期性事务：主机试探推进，TT可以喊“慢点”，跟不上就NAK重试。

全速 / 低速处理单元 事务调度优先级

下行总线调度规则：

• 事务完成后，优先执行缓存中的周期性中断 / 同步事务；
• 无周期性任务时，检查批量 / 控制事务；
• 必须校验：当前全速 1ms 帧剩余时间足够完整跑完该笔事务，才允许下发；
• 多笔非周期事务之间采用轮询调度。

TT 严格依托高速 125μs 微帧定时器推进流水线，管控 FS/LS 事务发起时机，避免过早 / 过晚破坏帧边界时序。

结语

TT 是 USB 2.0 高速兼容低速设备的核心基石，它通过隔离转换、拆分事务、时序精准、异常保护，实现了高速总线与老旧低速设备的无缝协同。从日常使用的鼠标、键盘，到U盘、打印机，正是 TT 的默默工作，让不同速率的 USB 设备能统一接入、稳定运行，成为 USB 生态兼容设计的经典范例。
