USB集线器GetPortStatus

获取下游端口的4个端口状态

Port Status Bits

• BIT0:Current Connect Status 0设备不在线，1设备在线
• BIT1:Port Enabled/Disabled: 0端口变为禁用，1端口变为使用。
• BIT2:Suspend
• BIT3:Over-current: (PORT_OVER_CURRENT)
• BIT4:Reset: (PORT_RESET) 端口复位完成
• BIT5~7:保留
• BIT8:Port Power: (PORT_POWER)
• BIT9:Low- Speed Device Attached
• BIT10:High-speed Device Attached
• BIT11:Port Test Mode : (PORT_TEST)
• BIT12:Port Indicator Control: (PORT_INDICATOR)
• BIT13~15:保留

Port Status Change Bits

• BIT0:Connect Status Change（0无事件，1有事件）
• BIT1:Port Enable/Disable Change
• BIT2:Suspend Change:（0无事件，1唤醒完成）
• BIT3:Over-Current Indicator Change(0过流未变化，1过流已变化)
• BIT4:Reset Change（0无事件，1复位完成）
• BIT5~15:保留

  0代表无事件发，1代表有事件发生

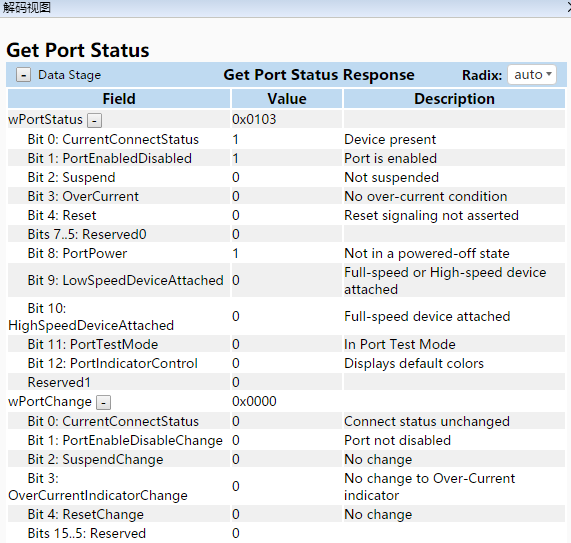

抓包显示

Port状态变化处理汇总

驱动层                    PnP管理器                   总线驱动
───────────────────────────────────────────────────────────────────
CONNECT事件
    │
    ▼
IoInvalidateDeviceRelations(BusRelations)
    │
    └────────────► PnP管理器收到通知
                     │
                     ▼
              延迟执行 QueryBusRelations
                     │
                     ▼
              等待端口状态稳定
                     │
                     ▼
              检测到端口 ENABLE
                     │
                     ▼
              开始设备枚举
                     │
                     └────────────► Get Device Descriptor

驱动调用 IoInvalidateDeviceRelations
       │
       ▼
PnP管理器放入工作队列
       │
       ▼
延迟一段时间（通常数毫秒）
       │
       ▼
检查端口状态是否稳定
       │
       ▼
如果端口 ENABLED → 开始枚举
如果端口 DISABLED → 等待或取消

// USB 1.1: 11.16.2.6.1 Port Status Bits, Table 11-15. Port Status Field, wPortStatus
// USB 2.0: 11.24.2.7.1 Port Status Bits, Table 11-21. Port Status Field, wPortStatus
//
typedef union _USB_20_PORT_STATUS {
    USHORT   AsUshort16;
    struct {
        USHORT  CurrentConnectStatus:1;         // 0
        USHORT  PortEnabledDisabled:1;          // 1
        USHORT  Suspend:1;                      // 2
        USHORT  OverCurrent:1;                  // 3
        USHORT  Reset:1;                        // 4
        USHORT  L1:1;                           // 5
        USHORT  Reserved0:2;                    // 6-7
        USHORT  PortPower:1;                    // 8
        USHORT  LowSpeedDeviceAttached:1;       // 9
        USHORT  HighSpeedDeviceAttached:1;      // 10   (USB 1.1 Reserved)
        USHORT  PortTestMode:1;                 // 11   (USB 1.1 Reserved)
        USHORT  PortIndicatorControl:1;         // 12   (USB 1.1 Reserved)
        USHORT  Reserved1:3;                    // 13-15
    };
}  USB_20_PORT_STATUS, *PUSB_20_PORT_STATUS;
