USB D+/D- 工作时眼图的生成原理

一、初识USB眼图：高速传输中的“信号之眼”

在USB高速传输测试中，示波器测量D+/D-差分线波形时，会呈现出类似“眼睛”的图案——眼图。它并非复杂算法的产物，而是USB高速数字信号在物理层传输过程中，自然叠加形成的直观现象，背后是信号传输本质规律与测量方式的结合。

二、USB高速信号特征：眼图生成的基础

以USB 2.0高速模式（480Mbps）为例，其采用NRZI编码规则：数据“0”对应信号电平翻转，数据“1”对应信号电平不翻转。最终在D+/D-差分线上呈现的，是一串快速跳变的电压波形，每一位数据宽度固定为约2.083ns/bit，且每个bit的传输都会经历上升沿、稳定电平、下降沿三个阶段。

配图1：USB 2.0 HS单个bit的典型差分波形

要求：标准差分波形图，标注峰峰值400mV、上升/下降沿时间（0.15~0.25ns）、2.083ns的bit宽度等关键参数，对应NRZI编码基本传输单元，符合USB 2.0协议规范。

三、眼图生成核心：示波器的叠加魔法

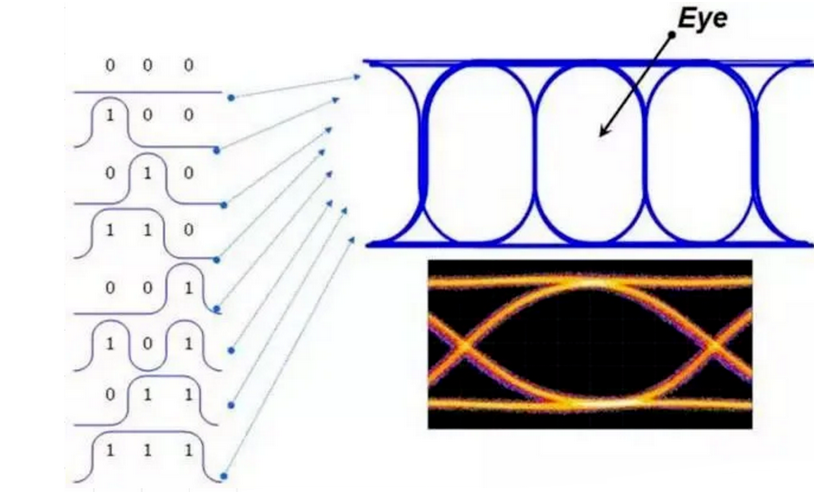

眼图的生成，核心在于示波器以位时钟为触发基准，将成千上万个bit的波形在同一时间窗口内对齐叠加。第一个bit作为基准，后续每个bit都与前一个bit的位中心对齐叠加，随着叠加数量增加，所有bit的上升沿、下降沿、稳定电平和噪声集中呈现，最终形成中间有空隙、边缘呈弧形的“眼图”。

四、USB物理层设计：清晰眼图的保障

USB总线能轻易观测到清晰眼图，与其物理层设计密切相关。一是D+/D-差分信号传输，可有效抑制共模噪声，让每个bit波形更规整；二是480Mbps固定位速率，时钟信号稳定，确保示波器精准触发对齐；三是连续数据流传输，大量bit持续叠加，快速稳定眼图形状。

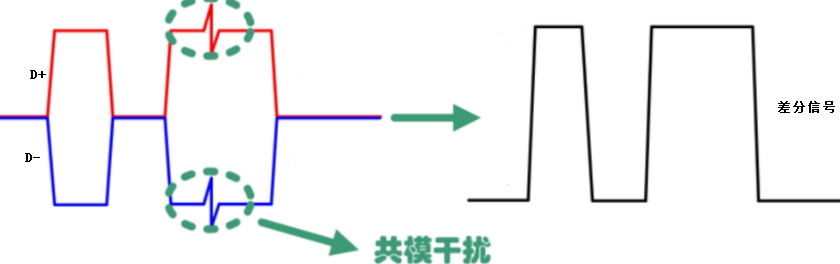

画面展示D+与D-信号的极性，模拟外界共模干扰同步叠加在两根线上的过程，通过箭头和公式标注“取D+与D-电压差值”的运算，直观呈现干扰被抵消的效果，体现差分传输对信号规整性的保障。

五、眼图的实用价值：信号质量的“体检报告”

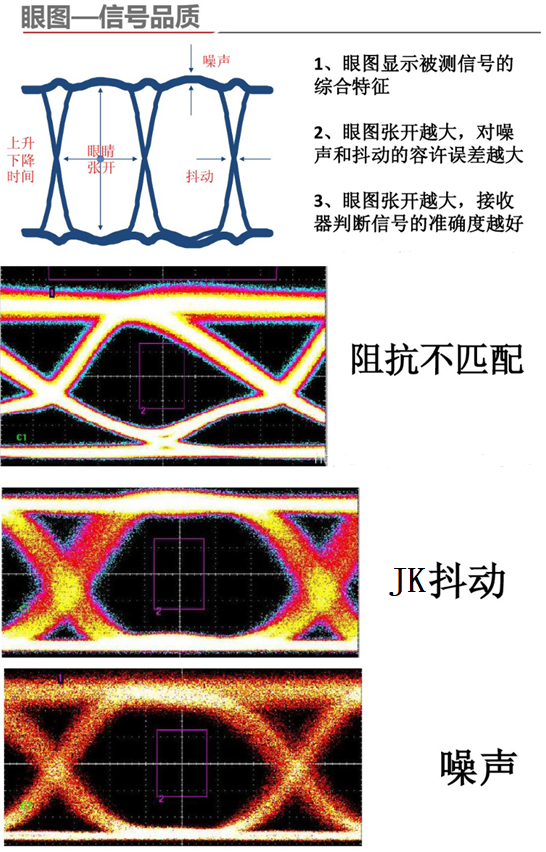

对工程师而言，眼图是评估USB信号质量的核心工具。眼孔越大，说明信号抖动、失真和噪声越小，传输稳定性越好；眼孔越小，表明信号干扰大、抖动严重，可能出现误码；眼孔完全闭合则意味着信号质量极差，无法正常传输。在USB认证测试中，眼高、眼宽、抖动等参数都是严格的考核指标。

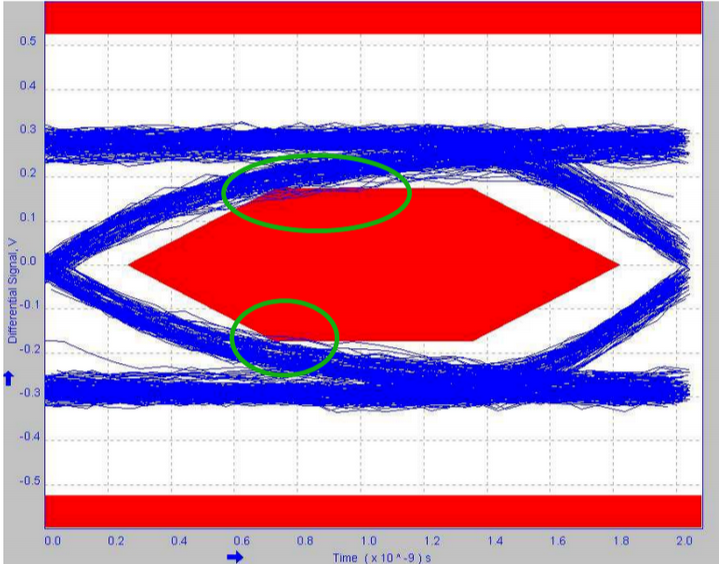

有任何信号波形位进入这些红色区域，则表示信号传输不满足协议规范的要求(绿色圆圈处)。

• 眼图的张开度与抖动和BER（Bit Error Rate，BER：比特率或误码率）相关联；
• 眼图张开越大，表明对噪声和抖动的容许误差越大；
• 眼图张开越大，表明接收器判断灵敏度越好；
• 眼顶、眼底和转换区域宽表明接收器判断灵敏度降低。

标注USB 2.0高速模式认证标准：眼高≥320mV、眼宽≥1.66ns、抖动≤100ps。

六、总结：眼图背后的USB物理层奥秘

USB D+/D-工作时眼图的生成，是“高速数字信号特征”与“示波器叠加测量方式”共同作用的结果。它是USB差分信号传输的天然样貌，既揭示了信号传输的底层规律，也为工程师评估和优化USB传输性能提供了直观依据。理解眼图生成原理，能帮助我们更深入掌握USB物理层核心特性，高效完成测试与优化工作。
