PD3.1 规范下 Type‑C 接口电弧产生原因与抑制方案全解

2021年5月，USB‑IF正式发布USB PD3.1与USB Type‑C Spec R2.1新标准，将供电电压拓展至28V/36V/48V，最大电流保持5A，功率上限提升至140W~240W。更高电压与功率让Type‑C接口在插拔时更易产生电弧，长期会损伤触点、缩短产品寿命。本文围绕电弧成因、核心机制与规范级抑制方案展开梳理。

一、Type‑C电弧产生的本质

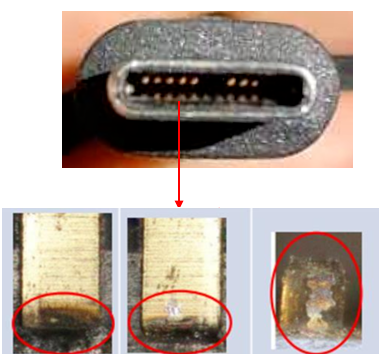

空气具备介电强度（3kV/mm），当Type‑C公头与母口在7.5μm~10μm间距内存在12V及以上电压差时，就会击穿空气形成电弧，高温会烧蚀触点，导致接触不良、寿命下降。

空气介电强度：3kV电压加在1mm空气上，空气会被击穿，并产生电弧（火花）。

二、电弧产生的两大核心原因

1. 感应反充（影响极小）

接口引脚存在寄生电感，拔插时电流瞬间中断，电感会因电流突变产生瞬时高压，进而引发电弧。

• 正常通电时，电流 I 稳定流过接口引脚
• 拔出瞬间 → 电路突然断开
• 电流从 I 瞬间变成 0
• 电感要 “反抗” 电流突变，会产生一个反向感应电压
  公式：
  V=L⋅ di/dt
• di/dt 极大（瞬间断路）,所以 V 会瞬间变得很高,这个高压会击穿空气, 产生微弱电弧。

但此类电弧能量仅约5微焦耳，对连接器几乎无损伤，不属于主要风险源。

为什么影响极小

• 电弧是否有破坏力，不看电压，看能量。
• 能明显烧蚀金属触点的电弧能量：通常要 mJ 级别（毫焦）( 5 μJ = 0.005 mJ)
• 能造成明显发黑、熔坑：≥ 10 mJ
• 能导致接触不良、寿命下降：≥ 1 mJ

其表现为：

• 可能看到极其微弱的一闪
• 几乎听不到声音
• 触点不会熔化
• 不会形成金属迁移
• 不会产生氧化层堆积
• 不会导致接触电阻上升

2. 电压差放电（主因）

PD协议中，供电端（Source，如充电器）检测到受电端（Sink，如手机/笔记本）断开的最长延时达650ms：

• 插拔瞬间，机械先断开充电头（Source）和设备（Sink）的 VBUS 触点刚开始分离。
• 接触电阻瞬间暴增接触面积变小 → 电阻从毫欧级跳到欧级甚至更大。
• 电压差击穿空气 → 产生电离、电弧触点之间出现高压差 → 空气被击穿、电离 → 形成导电的电弧通道。
• 关键：PD 充电头还没检测到断开PD 协议靠 CC 线检测断开，最长要等 650ms 才会关电。这段时间里，充电头继续高压、大功率输出。
• 功率持续灌入电弧 → 形成持续放电、持续电离电弧一旦被点燃，只要还有电压和电流供应，就不会立刻熄灭。电离通道持续存在 → 电弧持续燃烧。

PD 协议里 Source 检测断开最慢要 650ms 才关电，在这几百毫秒里：

• 充电器还在强行维持高压输出
• 设备那边已经断开、电压快速往下掉
• 触点之间出现巨大电压差 + 持续电流 → 高能持续电弧
• 能量轻松超过 75 mJ，足以烧蚀、焊死、损坏连接器。

为什么 PD 要等这么久才关？

PD 协议里规定：

• Source 要通过 CC 引脚持续监测 Sink 存在
• 必须连续多次确认 Sink 消失，才判定 “已断开”
• 为了避免抖动、误判、接触不良，设计了较长消抖 / 超时窗口
• 标准允许最长延时可达 650 ms

三、电弧抑制的核心设计原则

抑制电弧并非完全消除，而是将电弧能量控制在不损伤触点的安全范围。
基于最恶劣工况定义3项关键阈值：

1. 最小电弧电压：12V（电压差＞12V即可能起弧）；
2. 最小安全距离：20μm（间距＜20μm即进入起弧风险区）；
3. 最慢拔插速度：90mm/s（用户最慢拔插工况）。

核心目标：以90mm/s速度拔插时，在20μm风险区内，电压差始终＜12V。

四、USB规范推荐的3种抑制方案

方案1：受电端增加大容量bulk电容

通过电容减缓受电端放电速率，缩小与供电端的电压差。

• 100W（20V/5A）场景：推荐135μF；
• 240W（48V/5A）场景：推荐194μF。

方案2：受电端快速断载+结构优化

1. 快速检测断连，立即切断受电端负载放电通路，避免电压快速跌落；
2. 结构设计：CC引脚比Vbus引脚短＞0.3mm，CC先断开可提前触发断连检测，缩短响应延时。

方案3：供电端快速关断输出

供电端实时监测断连状态，及时关闭电压输出并切断内部bulk电容，主动降低输出电压，从源头避免高压差形成。

五、工程设计总结

PD3.1高压大功率场景下，电压差放电是Type‑C电弧损伤的核心诱因。实际设计中，可根据成本、复杂度与寿命要求，单独或组合使用上述3种方案，将电压差控制在安全阈值内，即可有效保护接口触点，保障产品可靠性。
