HID报表描述符大全及实例分析
+ -

USB官网HID报告描述符生成工具

2020-09-26 1198 0
欢迎加入官方QQ群:952873936或联系站长进行技术交流。

USB规范官网提供了一个HID报告描述符生成工具,https://www.usb.org/document-library/hid-descriptor-tool

使用我们此工具,我们可以:

  • 创建、编辑和验证HID报告描述符
  • 输出多种输出(.txt、.inc、.h等)
  • 查看一些标准的设备报告描述符示例。

    该工具包中,包含有大量的常用设备的报告描述符。

双击dt.exe后,软件界面如下:

1600947100131

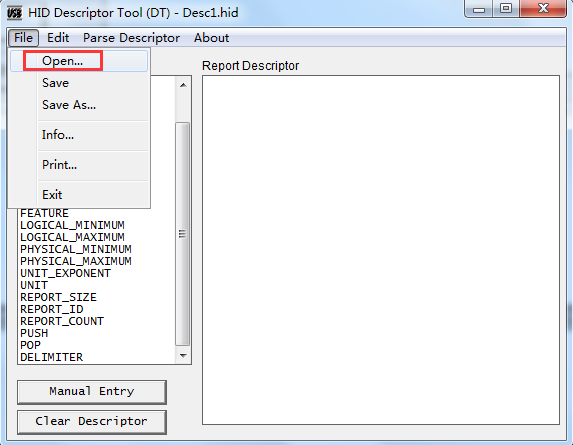

我们通过菜单的 FILE/Open,弹出需要打开的HID报告描述符。

1600947086268

这里我们选择鼠标的报告描述符:mouse.hid

1600947136065

可以看到,Resport Descriptor分两列显示,第一列为报告描述符的说明,第二列为十六进制数。

1600947143852

如需要修改某些值,可以双击选中需要修改的行,如我们双击 INPUT(Data,Var,Abs) 81 02,弹出其修改页:
1600947500315

修改完成以后,点击“File -> Save As”,保存为.h格式。保存完成后打开,效果如下:

char ReportDescriptor[50] = {
    0x05, 0x01,                    // USAGE_PAGE (Generic Desktop)
    0x09, 0x02,                    // USAGE (Mouse)
    0xa1, 0x01,                    // COLLECTION (Application)
    0x09, 0x01,                    //   USAGE (Pointer)
    0xa1, 0x00,                    //   COLLECTION (Physical)
    0x05, 0x09,                    //     USAGE_PAGE (Button)
    0x19, 0x01,                    //     USAGE_MINIMUM (Button 1)
    0x29, 0x03,                    //     USAGE_MAXIMUM (Button 3)
    0x15, 0x00,                    //     LOGICAL_MINIMUM (0)
    0x25, 0x01,                    //     LOGICAL_MAXIMUM (1)
    0x95, 0x03,                    //     REPORT_COUNT (3)
    0x75, 0x01,                    //     REPORT_SIZE (1)
    0x81, 0x02,                    //     INPUT (Data,Var,Abs)
    0x95, 0x01,                    //     REPORT_COUNT (1)
    0x75, 0x05,                    //     REPORT_SIZE (5)
    0x81, 0x03,                    //     INPUT (Cnst,Var,Abs)
    0x05, 0x01,                    //     USAGE_PAGE (Generic Desktop)
    0x09, 0x30,                    //     USAGE (X)
    0x09, 0x31,                    //     USAGE (Y)
    0x15, 0x81,                    //     LOGICAL_MINIMUM (-127)
    0x25, 0x7f,                    //     LOGICAL_MAXIMUM (127)
    0x75, 0x08,                    //     REPORT_SIZE (8)
    0x95, 0x02,                    //     REPORT_COUNT (2)
    0x81, 0x06,                    //     INPUT (Data,Var,Rel)
    0xc0,                          //   END_COLLECTION
    0xc0                           // END_COLLECTION
};
