USB虚拟设备
+ -

Win10 x64虚拟设备之触摸屏

2021-08-09 302 57

前一段时间在本人整理了自己编写的USB虚拟驱动框架,在其基础上实现了虚拟键盘,鼠标的功能。
本节是继虚拟键盘鼠标的另一个虚拟USB设备-触摸屏
触摸屏设备是HID设备的一个小类,但是随着触摸设备使用的越来越广泛,这类设备也变地越来越重要。
触摸屏设备的原理和我们手机上的触摸屏原理一样,是在电脑屏幕上有一层薄膜,这种薄膜设备可以感应手指的按压效果,然后将按压的坐标位置上报给主机,主机可以通过这些上报的数据进行手势响应,并作用到主机的应用软件中。
USBIF官方我这里没有找到相应的示例报告描述符,所以本人在网上找到一份报告描述符,并使用该报告描述符进行虚拟触摸屏设备的开发。该触摸屏报告描述符的大概解释可见:http://www.usbzh.com/article/detail-122.html

虚拟触摸屏总线的编译和安装

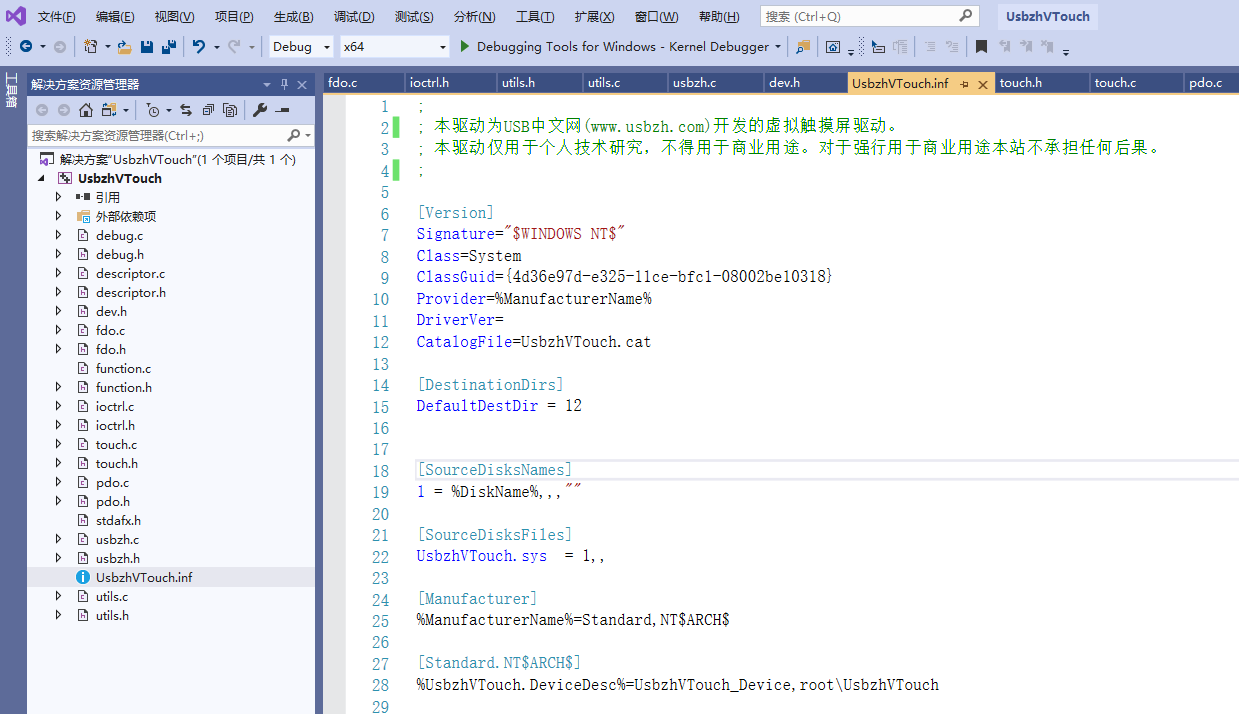

整个工程使用VS2019和WDK10进行开发,该工程的目录可详见下图:
虚拟触摸屏

驱动编译后和部分工具、测试软件:

  • devcon.exe 驱动安装工具
  • install.bat 驱动安装批处理
  • UsbzhVTouch.cer 驱动测试数字证书
  • UsbzhVTouch.inf 虚拟触摸屏驱动INF文件
  • UsbzhVTouch.sys 虚拟触摸屏驱动文件
  • VTouchTest.exe 应用测试软件

虚拟触摸屏总线安装

使用管理员权限执行install.bat后,系统安装虚拟触摸屏驱动后,并不会立即自动创建虚拟touch设备,而是需要通过应用层的接口动态创建。

当然也可以动态销毁。这里和虚拟USB鼠标键盘驱动保持一致。

动态创建虚拟触摸屏设备后,在设备管理器如下图所示:
虚拟触摸屏在设备管理器

测试

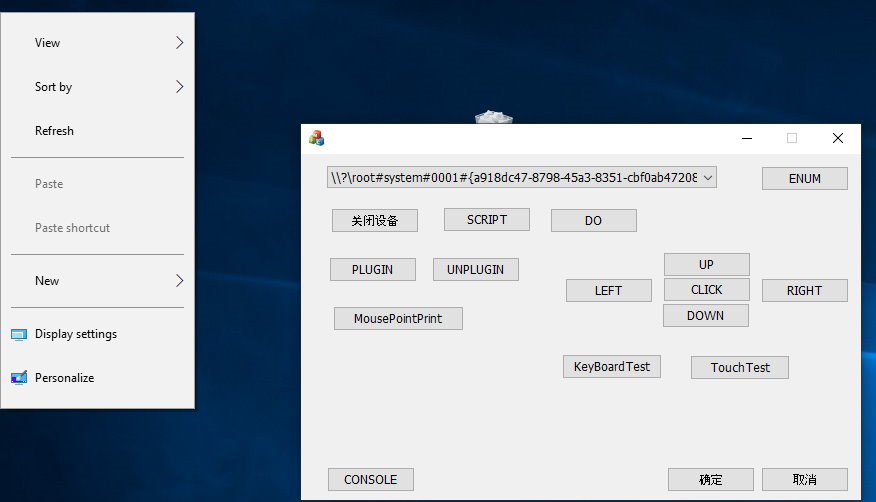

使用本人开发的测试软件,点击TouchTest按钮,会在某个坐标一直下发按下按钮,在Windows桌面时会调出右键菜单。
测试软件

测试代码:

void CVMouseDlg::OnBnClickedButtonTochTest()
{
    Sleep(2000);

    UCHAR data[13] = { 0 };
    data[0] = 0xaa;
    data[1] = 0x21;
    data[2] = 0x00;
    data[3] = 0x00;
    data[4] = 0x01;
    data[5] = 0x00;
    data[6] = 0x01;
    data[7] = 0x10;
    data[8] = 0x00;
    data[9] = 0x10;
    data[10] = 0x00;
    data[11] = 0x0;
    data[12] = 0x0;

    ULONG rtn = 0;
    for (int i = 0; i < 300; i++)
    {
        data[3] = 0x060 + 0;
        data[5] = 0x060 + 0;
        m_usb.SetTouchData(data, 13, &rtn);
        Sleep(5);
    }

    m_usb.SetTouchData(data, 13, &rtn);
    data[1] = 0;  //up
}
