USB调试工具
+ -

UVCXU摄像头扩展单元调试工具UVCXU-USB中文网官方版

2022-01-15 2830 4
USB-HID-UVC-UAC调试工具下载:https://www.usbzh.com/article/detail-1192.html

使用说明

最新版本:

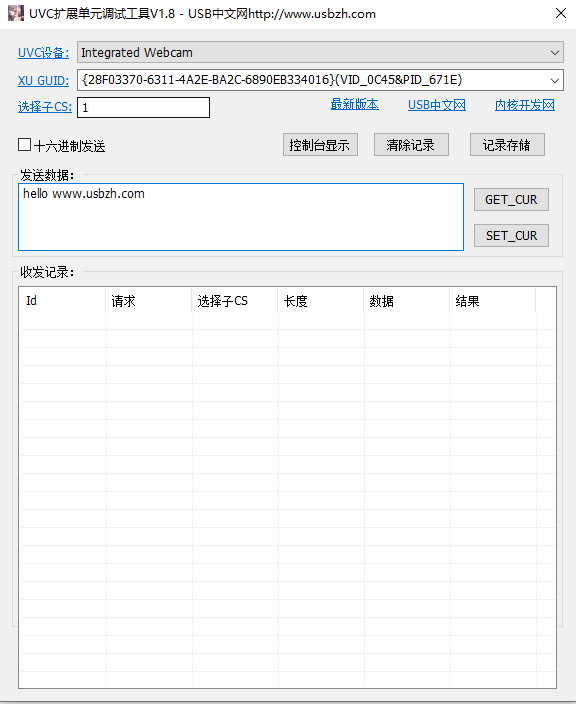

UVCXU

为了便于调试,自己只好手动编写一个UVC扩展单元调试工具。第一版,只是实现了基本的功能,界面比较粗糙,界面如下:

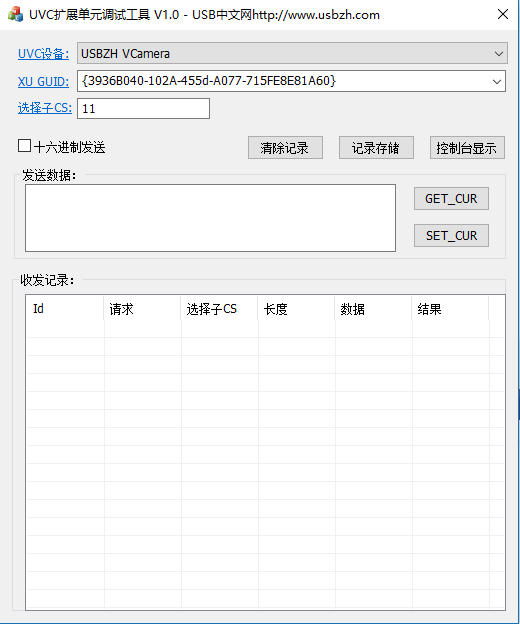

UVC摄像头扩展单元调试工具UVCXU

这里介绍一下界面的功能:

  • UVC设备:打开软件,自动枚举系统中所有的UVC
  • XU_GUID:需要手动填写扩展单元的GUID,格式如界面所示。如果执行GET_CUR或SET_CUR请求之后,会自动在系统注册表中记录该GUID。GUID的填充位置为:[HKEY_LOCAL_MACHINE\SOFTWARE\www.usbzh.com\UVCXU], 键值为GUID_ARR,可见这里是支持数组的,可以打开注册表双击该键进行编辑。

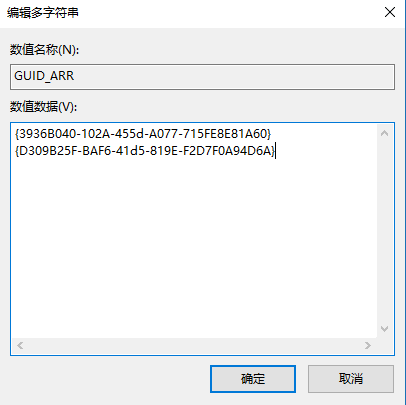

    编辑XUGUID
    当然也可以导出该注册表供别人使用。

    从V1.3版本之后将注册表删除掉,因为可以直接枚举设备的GUID了,不用再用动输入了。

  • 选择子:需要手动填写,请根据真实的情况填写。

  • 发送数据:发送的数据缓冲区长度默认为4096,发送的实际长度以该选择子支持的实际长度进行发送。
  • 十六进制发送:发送数据以十六进制处理,默认为字符串。
  • GET_CUR:执行GET_CUR请求
  • SET_CUR:执行SET_CUR请求
  • 清除记录:清除收发记录报表。
  • 记录存储:导出收发记录报表。
  • 控制台显示:由于数据的长度可能比较长,在收发记录中显示不是很友好,可以打开控制台查看收发记录。

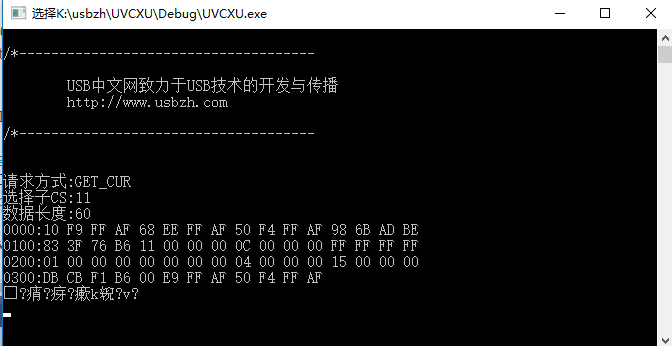

    控制台显示

UVCXU.exe V1.8

发布时间:2022-03-25 18:08:22 星期五
修正CAMERA有多个扩展单元时有可能请求失败的问题

UVCXU.exe V1.7

发布时间:2022-02-22 17:29:20 星期二
修正多个CAMERA设备时XU GUID选择混乱的问题
修正摄像头存在多个扩展单元时只使用第一个节点而不能使用别的节点通讯的问题
感谢USB中文网QQ群@rzf提供的测试环境用于调试

UVCXU.exe V1.6

发布时间:2022-02-11 11:02:29 星期五
修改某些CAMERA实例名过长引起程序闪退问题

UVCXU.exe V1.5

发布时间:2022-02-11 09:22:41 星期五
改成MT和静态库编译,防止各位大佬电脑动态库不存在而导致程序运行失败问题~

UVCXU.exe V1.4

发布时间:2022-02-11 00:11:54 星期五
实现了摄像头和其内部GUID的联动。

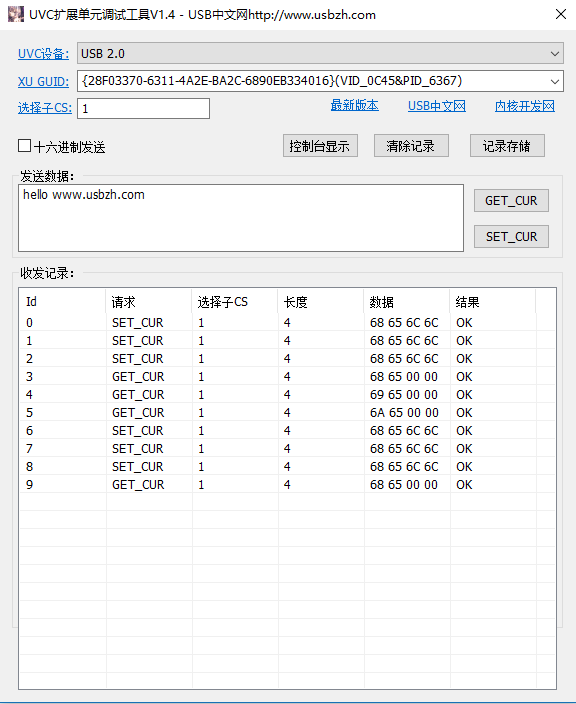

UVCXU.exe V1.4

UVCXU.exe V1.3

发布时间:2022-02-10 19:38:21 星期四
枚举系统中所有USB设备,从其配置描述符中解析扩展单元GUID,供用户选择。不过实现不了像临江仙的那个与摄像头关联起来,只能用户根据PID,VID来进行判断手选。不可有比上一个版本强多了,至少可以从原来输入到现在选择,方便了很多。后面再想办法将GUID和摄像头设备关联起来。

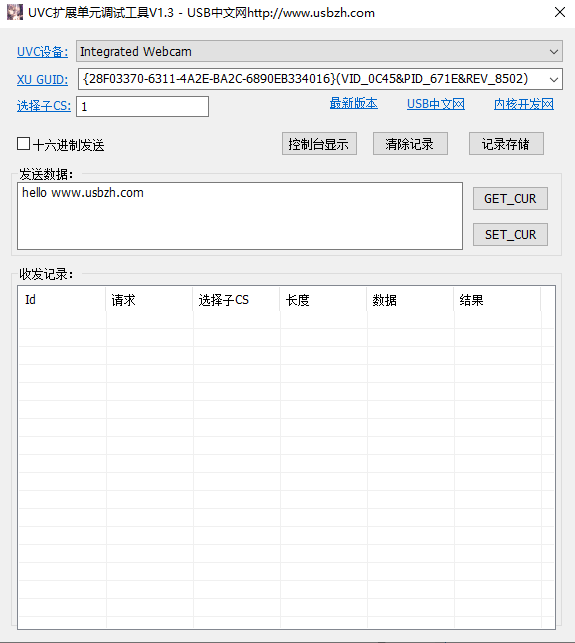

UVC摄像头扩展单元调试工具UVCXU

UVCXU.exe V1.2

发布时间:2022-02-10 10:11:46 星期四
修改了一些小问题

UVCXU.exe V1.1

发布时间:2022-02-08 18:47:14 星期二
修改了SET_CUR数据长度显示问题

感谢临江仙的技术支持

UVCXU.exe V1.0

发布时间:2022-01-15 02:45:17 星期六
功能: 最基本的UVC扩展单元请求功能

获取方法

加QQ群:952873936,然后在群文件\USB调试工具&测试软件\UVCXU-V1.0(UVC扩展单元调试工具-USB中文网官方版).exe
