USB TYPE-A连接器接口
2022-04-12
3457
1
USB TYPE-A连接器位于计算机和集线器的主机控制器上，是一个扁平的矩形接口。该接口通过摩擦将连接固定到位，使用户可以轻松连接和断开连接。TYPE-A连接器不是圆形引脚，而是使用可以很好地承受连续连接和拆卸的扁平触点。A型插槽连接器提供“下游”连接，仅用于主机控制器和集线器。它不用作外围设备上的“上游”连接器。这一点至关重要，因为主机控制器或集线器旨在为 USB 引脚提供 5V 直流电源。虽然不常见，但 AA 电缆用于将带有 A 型母端口的 USB 设备连接到 PC 或其他 USB 设备，并用于两个计算机系统之间的数据传输。
USB TYPE-A连接器下游接口

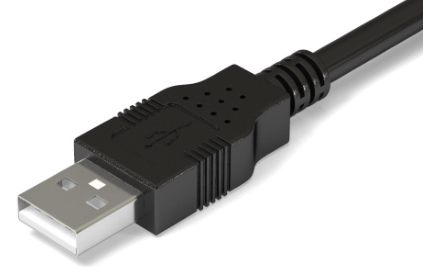

USB TYPE-A连接器上游接口
白色一般为USB1.0或USB1.1,黑色为USB2.0,蓝色9线制为USB3.0
注意：通常TYPE-A至TYPE-AA 电缆不用于将两台计算机连接在一起或在两台计算机之间连接 USB 集线器。这样做可能会对您的计算机造成无法修复的损坏，甚至可能引发火灾。

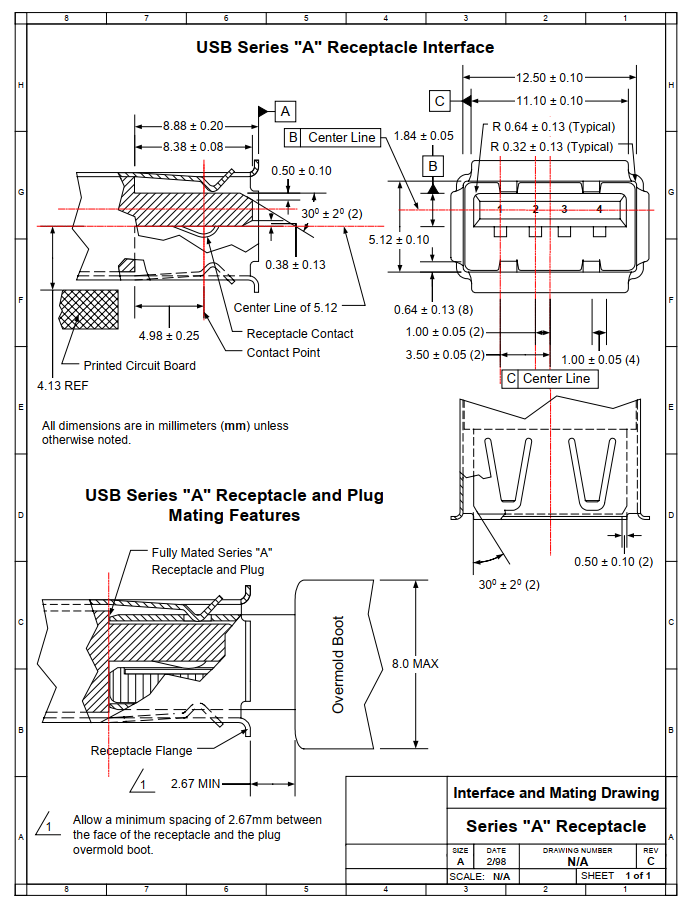

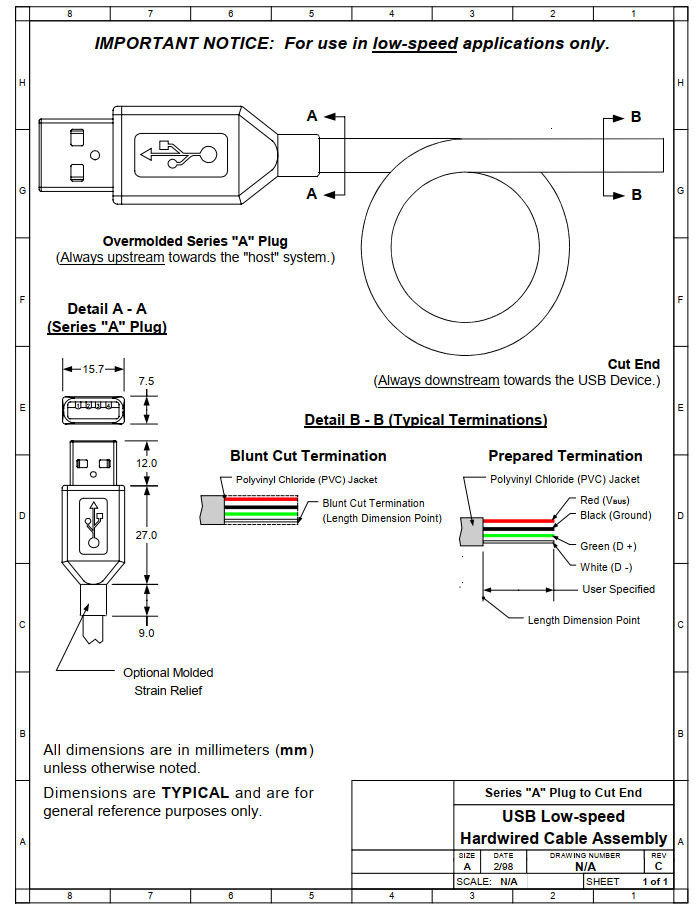

USB2.0 TYPE-A连接器尺寸
USB2.0 TYPE-A连接器管脚分配
| 引脚 | 信号名称 | 颜色 |
|---|---|---|
| 1 | VBUS | 红 |
| 2 | D- | 白 |
| 3 | D+ | 绿 |
| 4 | GND | 默 |
| Shell | Shield | Drain Wire |

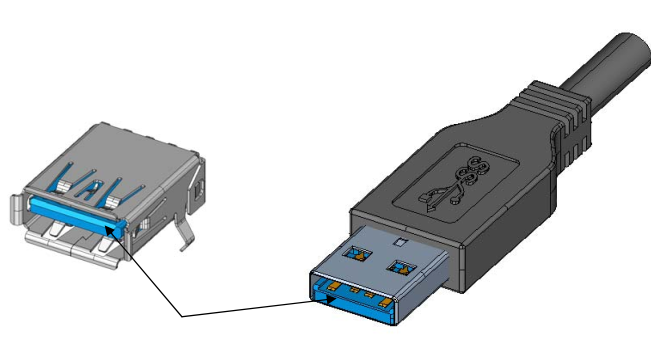

USB3.0矩形连接器

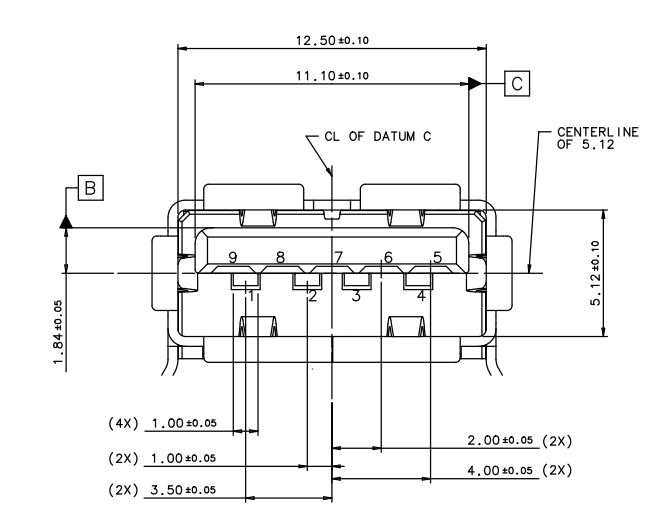

USB3.0接口及以上的引脚定义及颜色
| 引脚 | A型连接器 | B型连接器 | 线缆颜色 | 描述 |
|---|---|---|---|---|
| 1 | VBUS | 红色 | 红色 | 供电 |
| 2 | D- | D- | 白色 | 2.0数据差分对 |
| 3 | D+ | D+ | 绿色 | 2.0数据差分对 |
| 4 | GND | GND | 黑色 | 电源地 |
| 5 | StdA_SSRX− | StdB_SSTX− | 蓝色 | 高速数据差分对-接收 |
| 6 | StdA_SSRX+ | StdB_SSTX+ | 黄色 | 高速数据差分对-接收 |
| 7 | GND_DRAIN | N/A | N/A | 信号地 |
| 8 | StdA_SSTX− | StdB_SSRX− | 紫色 | 高速数据差分对-发送 |
| 9 | StdA_SSTX+ | StdB_SSRX+ | 橙色 | 高速数据差分对-发送 |
