NCM 数据报内存对齐机制详解

以下是关于 NCM 规范中数据报内存对齐要求的系统化解析，涵盖对齐原理、参数配置及典型应用场景：

1. 对齐机制的核心设计

NCM 允许设备通过 NTB Parameter Structure（表6-3） 声明其对数据报载荷（Payload）的内存对齐需求，主机需按此约束构造NTB。

• 对齐目标：优化嵌入式设备的网络协议栈性能（如减少内存拷贝、提升缓存命中率）。
• 控制对象：以太网帧头 之后 的载荷部分（即IP包起始位置）。
• 数学表达： 数据报在NTB中的偏移量（Offset）需满足：

  Offset % wNdpXxDivisor == wNdpXxPayloadRemainder


  • Xx 为 In（设备→主机）或 Out（主机→设备）方向。
  • 通过填充（Padding）调整偏移量以满足等式。

2. 对齐参数定义（NTB Parameter Structure）

设备通过以下字段向主机声明对齐要求：

3. 典型应用场景

场景1：IP包对齐缓存行（Cache Line）

• 目标：避免缓存行分裂（Cache Line Split），提升读取效率。
• 参数配置：
  • wNdpXxDivisor = 缓存行大小（如64字节）。
  • wNdpXxPayloadRemainder = 0（从缓存行起始处对齐）。
• 实现方式：
  • 在以太网帧头（14字节）后插入填充，使IP包起始地址满足 Offset % 64 == 0。

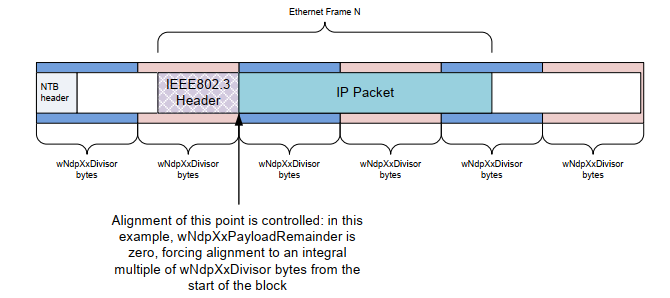

  • 示例（见图3-3）：
    • 若以太网帧头位于NTB偏移 0x100，则需填充 64 - (0x100 % 64) = 50 字节，使IP包从 0x100 + 14 + 50 = 0x140（64的倍数）开始。


场景2：IP包放入固定大小缓冲区

• 目标：预分配固定大小缓冲区，简化内存管理（如DMA传输）。
• 参数配置：
  • wNdpXxDivisor = 缓冲区大小（如2048字节）。
  • wNdpXxPayloadRemainder = 预期偏移（如16字节，保留头部空间）。
• 实现方式：
  • 主机在构造NTB时，确保每个数据报的载荷起始位置满足 Offset % 2048 == 16。

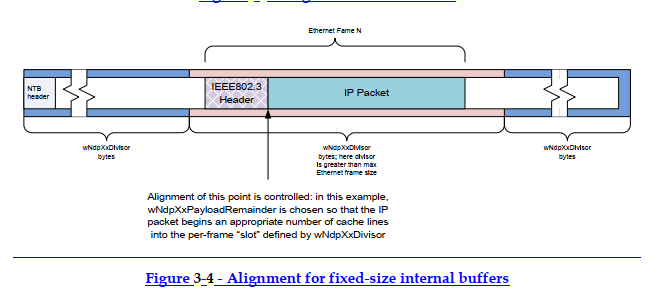

  • 示例（见图3-4）：
    • 第一个数据报：IP包从缓冲区 0x0010（16字节）开始。
    • 第二个数据报：IP包从缓冲区 0x0810（2048+16=2064字节）开始。

4. 对齐实现规则

1. 填充位置：
   • 仅允许在 以太网帧头与载荷之间 插入填充（不影响帧头和CRC-32）。
2. 主机责任：
   • 主机必须严格遵守设备的对齐要求（尤其OUT方向）。
3. 设备灵活性：
   • 设备可对不同方向（IN/OUT）设置独立的对齐策略。

5. 对齐对NTB结构的影响

• NTH/NDP字段：
  • wBlockLength（NTB总长度）需包含填充字节。
  • wDatagramIndex 指向填充后的实际数据报起始位置。
• 数据报长度：
  • wDatagramLength 包含以太网头、填充、载荷及可选CRC-32。

6. 性能与兼容性权衡

• 优点：
  • 减少嵌入式设备的内存操作开销（如零拷贝、缓存优化）。
  • 支持预分配缓冲区，提升DMA效率。
• 代价：
  • 填充字节增加少量带宽开销（通常<5%）。
  • 主机需动态计算填充量，增加构造NTB的复杂度。

总结

NCM的对齐机制通过 除数-余数模型 实现了灵活的内存布局控制，覆盖两种典型场景：

1. 缓存行对齐：提升协议栈处理效率（Divisor=缓存行大小）。
2. 固定缓冲区布局：简化设备内存管理（Divisor=缓冲区大小）。

开发者需在设备描述符中正确配置对齐参数，主机驱动则需按规范生成满足约束的NTB。此设计体现了NCM对嵌入式场景的深度优化，平衡了性能与通用性。
