NCM通讯类特定消息

1. 通信接口（Communications Interface）要求

必须支持以下三类请求：

通知（Notifications）要求：

• 必须通过Interrupt IN端点异步发送
• 包含网络状态变化（如连接/断开）和错误报告

2. 数据接口（Data Interface）限制

严格禁止以下操作：

// 错误示例（主机禁止行为）
usb_control_transfer(
    dev,
    USB_DIR_OUT|USB_TYPE_CLASS,
    0x22,  // 假设的类请求
    0, 0,
    data, len, timeout);  // 目标为数据接口

违规后果：

• 设备行为未定义（可能：静默丢弃/返回STALL/系统崩溃）
• 主机驱动应预先验证目标接口类型

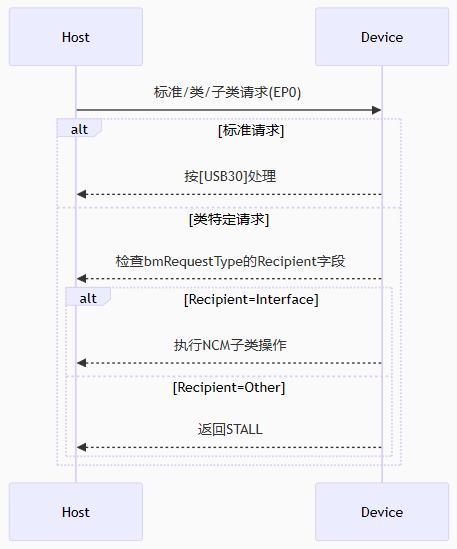

3. 请求处理流程（通信接口）

4. 关键实现约束

1. 端点分配策略：

   // 正确配置示例
   #define COMM_IFACE  0  // 通信接口（控制+中断IN）
   #define DATA_IFACE  1  // 数据接口（批量IN/OUT）

   void handle_request(usb_request_t *req) {
       if (req->wIndex == DATA_IFACE) {  // 检测到针对数据接口
           usb_stall_ep0();              // 立即终止
           return;
       }
       // ...正常处理通信接口请求
   }


2. 错误恢复机制：

   • 主机收到STALL后应：
     1. 重置通信接口（SET_INTERFACE到Alternate Setting 0）
     2. 重新初始化NCM功能描述符
     3. 切回工作模式（Alternate Setting 1）

5. 开发者检查清单

1. 请求过滤：

   if ((bmRequestType & USB_RECIPIENT_MASK) == USB_RECIPIENT_INTERFACE) {
       if (wIndex == data_iface_num) { /* 拒绝数据接口请求 */ }
   }


2. 通知优先级：

   • 中断端点应优先处理连接状态通知（如USB_CDC_NOTIFY_NETWORK_CONNECTION）

3. 合规性测试：

   • 使用USB-IF的USB Command Verifier验证：
     • 标准请求响应时间≤50ms
     • 类请求参数边界检查

6. 典型NCM特定请求

// 设置NTB输入大小（Host→Device）
#define SET_NTB_INPUT_SIZE   0x80
#pragma pack(1)
typedef struct {
    uint32_t dwNtbInMaxSize;
    uint16_t wNtbInMaxDatagrams;
} ntb_input_size_t;

此规范通过严格的接口隔离，确保NCM设备在保持USB通用性的同时，实现高效的网络数据流管理。
