USB3.2协议层

USB3使用4种数据包类型

• 链路管理包(Link Management Packets (LMP)) ：只在一对链路（一对直接连接的端口）之间传送，主要用于管理这条链路。
• 事务包(Transaction Packets (TP))：在所有的直接连接主机和设备的链路上传送。它们被用于数据包流程控制制，配置设备及集线器等等。事务包没有数据负载。
• 数据包(Data Packets (DP)) ：在所有的直接连接主机和设备的链路上传送。
  数据包有两部分：数据包头(Data Packet Header (DPH))以及数据包负载(Data Packet Payload (DPP))。
• 等时时戳包(Isochronous Timestamp Packets (ITP))：是在主机到一个或多个设备间的所有活动链路（active links）上的多播（multicast）。

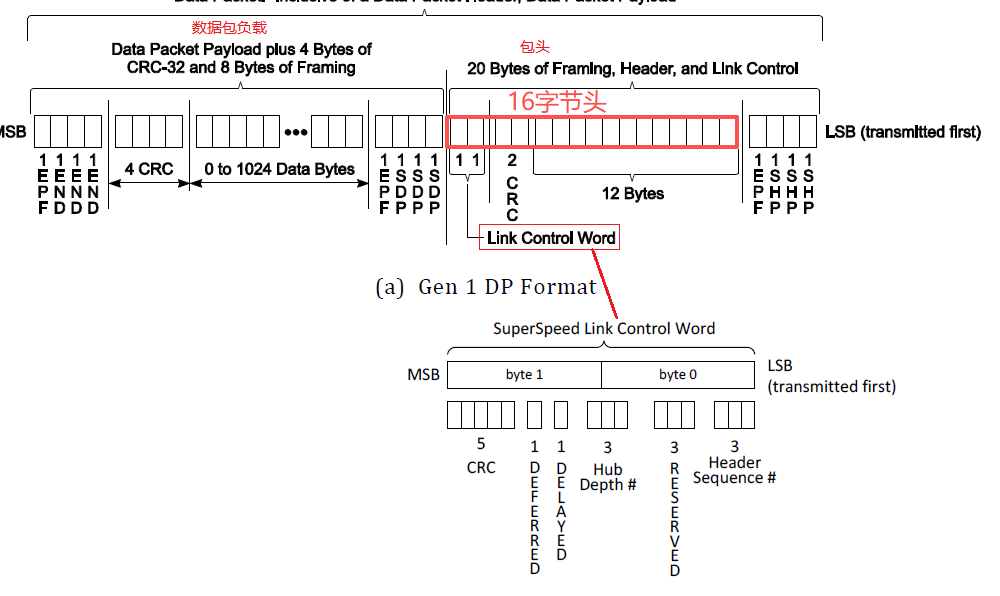

头组成

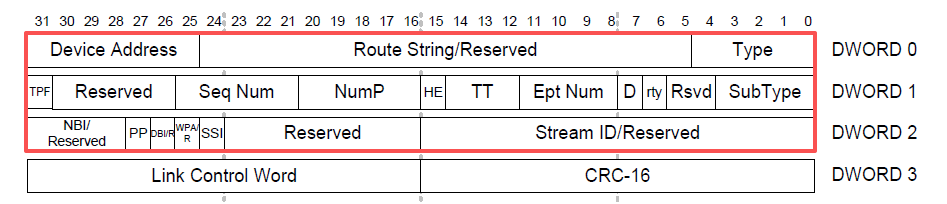

数据包头为16个字节：

• 1字节的Type
• 11字节
• 2字节头的CRC16
• 2字节的链路控制字Link Control Word


在数据包中的位置

TYPE字节

TYP只用了5位，其值为

链路控制字

2字节链路控制字

• 3bit头序号:0~7之间有效
• 3bit reserved
• 3bit集线器深度索引：DF有效时才有效。
• DL延迟，集线器置位表示头包传输可能被延迟。（头部重新发送，链路处于Recovery态等）
• DF推后，只被集线器使用。用于下层设备处于非U0时的转换。
• 5bit crc5

如何理解DEFERRED标志？

当集线器从上行端口处接收到一个头包（非ITP），且该头包本来应该被路由到某下行 口，但此时如果该下行端口正处于低功耗状态（非U0链路状态），则会有如下处理:

• 1.集线器在对应的下行端口的链路上发起UO进入请求，准备把这条链路转换回UO。
• 2.头包的链路控制字被标记为Deferred（如果它尚未被标记为Deferred），设置集 线器深度（HubDepth），并对该已被修改的头包进行重新计算正确的链路控制CRC-5。该已被修改的头包在对应的下行端口上被排队准备传输。
• 3.一个包括集线器深度（HubDepth）以及正确的CRC-5的推后头包（deferred headerpacket）被排队进入该集线器的上行端口的Tx头包缓冲区准备传送给主 机。主机接收到该推后响应（DeferredResponse）后，可以接着调度对其他设 端点的传输事务，而不必等候该链路从低功耗状态返回（性能考虑）。
• 4.头包是数据包头（datapacketheader），则对应的数据包负载被丢弃（discarded）
• 5.下行链路返回UO后，前面被修改了的Deferred头包被发送给设备。设备如果 准备好可以进行数据传输，则返回ERDYTP给主机。而主机收到该ERDYTP后可以重新调度对该设备端点的传输事务。

如何理解DELAYED标志？

头包的传送可以被延退（delayed）。此时，集线器应该将链路控制字（LinkControl Word）的DL位置位（外围设备或者主机可选），并重新计算CRC-5。一些可能导致这一延：

• 1.当头包被重新发送（resent）
• 2.当链路处于Recovery
• 3.当RemoteRxHeaderBufferCreditCount为0
• 4.当TxHeaderBuffer非空。

注意：延退（delayed）位（DL位） 只有在ITP中被设置时才有影响（significance）
