链路管理包

LMP（Link Management Packet） 是USB 3.0协议栈链路层定义的一种特殊数据包，用于管理两个直连端口之间的链路状态，不携带任何有效载荷数据。

• 链路管理包不携带任何数据，故不会进入事务层。
• 链路管理包不携带地址信息，因此也不会能被路由(LMP 根本不会“跨集线器传播”),它被严格限制在两点之间的一小段链路（主机↔Hub 或 Hub↔Device）。

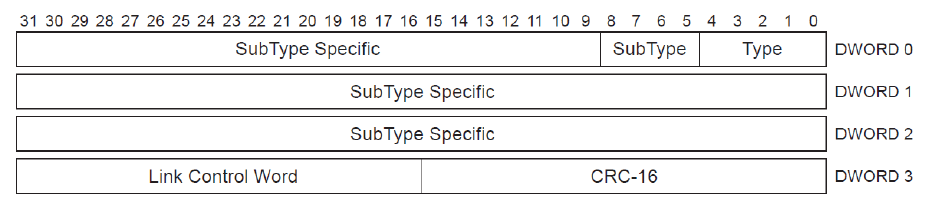

链路管理包结构

由于Type字段的Bit0~4表示类型，其Bit5~8表示子类型

链路管理包的功能

1.链路设备电源管理

LGO_U作用：主机通知设备即将进入指定的低功耗状态。

LAU和LXU作用：设备对LGO命令的响应确认。

• 设备收到LGO_U1/U2后，回复LAU表示可以进入
• 设备收到LGO_U1/U2后，回复LXU表示拒绝进入
• LMMA与LGO_U[x]、LAU握手配合，保证链路两端同时进入相同的电源状态。

工作流程：

• 主机发送LGO_Ux命令
• 设备端回应LAX表示同意，回应LXU表示拒绝
• 如果设备同意，主机发送LMMA确保电源状态同步

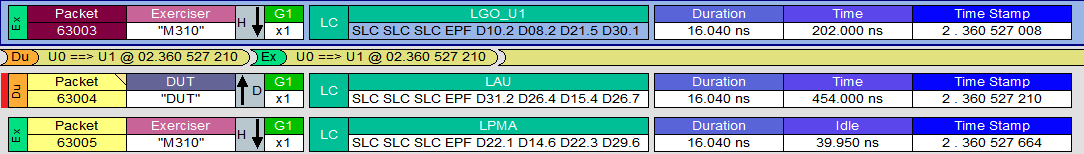

LGO_U1

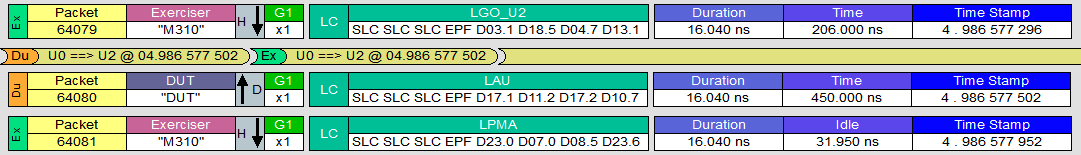

LGO_U2

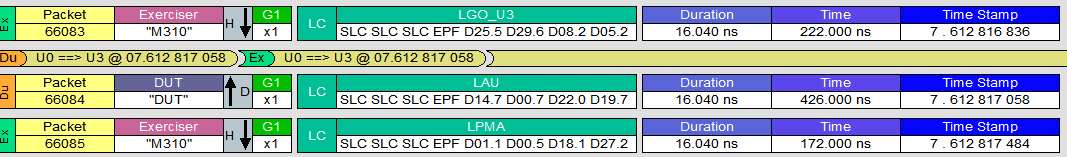

LGO_U3

以让某个设备进入U2/U3为例（U1类似）：

• 主机软件层构造一个标准SET_FEATURE请求（事务层包，包含目标设备的地址）
• 该包经主机Controller → Hub（事务层包可以路由穿越Hub）
• Hub解析到这个包：
  • 确认目标是某个下游端口上的设备
  • Hub自己决定向该端口发送LMP(LGO_U2/U3)
• Hub收到下游设备的LAU应答后
• Hub再向主机返回事务层的状态包（告诉主机：已进入U2/U3）

2. U2 Inactivity Timeout (0010b) — U2不活动超时

用途：协商链路在U1空闲多久后自动进入U2状态。

为什么需要：

• U1的进入超时通常较短（微秒级）
• U2的进入超时可以配置得更长（毫秒级），避免频繁进出U2导致延迟惩罚

格式示意：

主机可以发送这个LMP来告知设备：”如果链路上没有数据传输超过X时间，我们就进U2。”

3. Vendor Device Test (0011b) — 厂商设备测试

用途：让设备进入供应商自定义的测试模式。

使用场景：

• 芯片量产测试：快速验证PHY功能
• 故障调试：进入特定内部状态，输出诊断信息
• 合规性预测试：在送USB-IF认证前，厂商自己先用专有模式测一遍

特点：

• 功能由厂商自定义（USB规范不规定具体行为）
• 通常只在开发/调试/生产阶段使用，正常用户不会遇到

类比：手机的”工程模式”（拨号输入##4636##）

4. Port Capability (0100b) — 端口能力

用途：查询（或报告）端口的支持能力。

• LinkSpeed
• Num HP Buffers

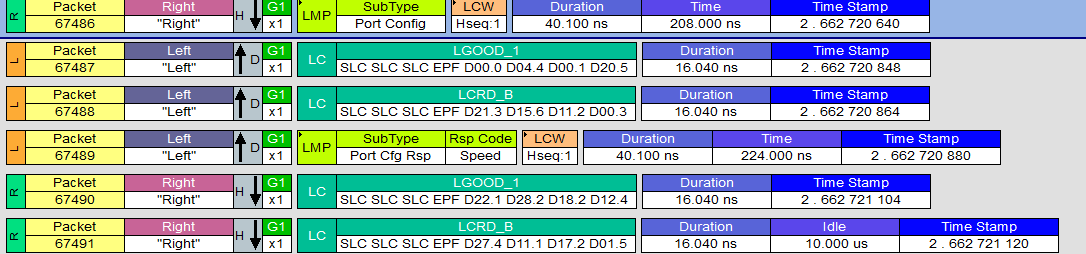

5. Port Configuration (0101b) — 端口配置

用途：配置端口的运行参数。

• LinkSpeed
