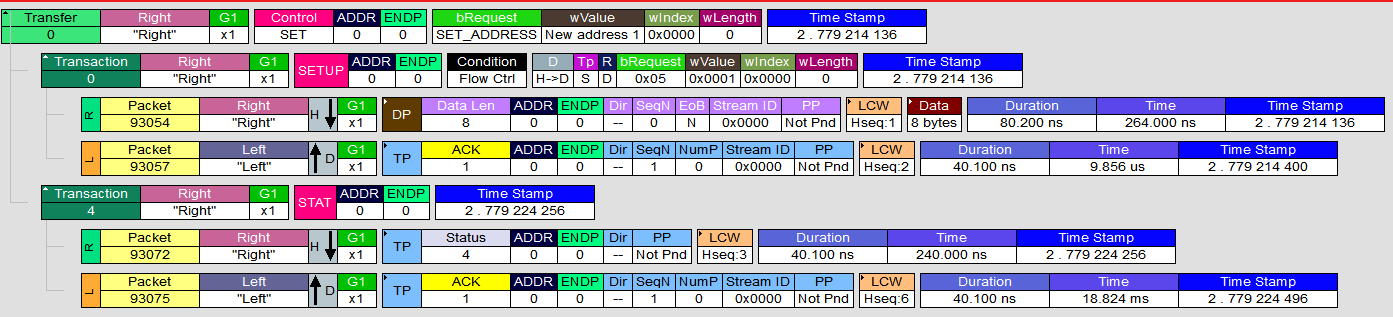

USB3设置地址SetAddress传输抓包

SET_ADDRESS 特征：wLength=0 → 无DATA阶段，只有 SETUP + STATUS 两段（USB标准规范）
Right=主机→设备、Left=设备→主机；DP=数据报文、TP=链路握手报文

一、整体业务含义

本次控制请求：SET_ADDRESS，wValue=0x0001

主机通知设备：把自身USB地址从默认ADDR=0修改为新地址ADDR=1，后续所有通信改用地址1，是设备枚举第二步（获取设备描述符之后、配置描述符之前）。

二、分段拆解2个Transaction（SETUP事务 + STATUS事务，缺DATA阶段）

① 第一段：SETUP事务（下发8字节SET_ADDRESS命令）

1. 93054（Host→Dev DP数据包）
   • 参数：DP、DataLen=8、ADDR=0、ENDP=0
   • 内容：8字节Setup包 00 05 01 00 00 00 00 00
bRequest=05=SET_ADDRESS、wValue=1(新地址=1)、wLength=0，主机下发地址配置指令；
   • 方向：Right(主机下发至默认地址0的EP0)。
2. 93057（Dev→Host ACK TP握手包）
   • 参数：TP ACK、ADDR=0、ENDP=0、Not Pnd(Pending=0)；
   • 功能：设备链路ACK确认：完整收下SET_ADDRESS命令，内部已加载新地址配置，SETUP阶段结束。

间隔9.856us：设备硬件解析Setup指令、锁存新地址1的耗时。

② 无DATA阶段（关键：wLength=0，规范直接跳过IN/OUT数据阶段）

SET_ADDRESS是特殊控制请求，不需要收发数据，直接进入STATUS状态阶段，和前面GET_DESCRIPTOR带18字节IN数据的结构区分开。

③ 第二段：STATUS状态事务（IN方向状态收尾，确认地址修改完成）

1. 93072（Host→Dev Status TP）
   主机发起STATUS-IN请求（USB3.0用Status TP替代IN令牌），询问设备：地址修改操作是否正常完成。
2. 93075（Dev→Host ACK TP）
   设备回复ACK握手，无DP数据包（0长度状态应答），含义：SET_ADDRESS执行成功，设备已经正式切换为USB地址1，整条控制传输全部完成。

   两包间隔18.824ms：设备执行地址切换、寄存器配置的处理延时。

三、全流程时序浓缩

主机DP下发SET_ADDRESS指令(93054,ADDR=0)
→设备ACK确认收到命令(93057)
→主机发起STATUS状态查询(93072)
→设备ACK应答：地址修改成功(93075)
设备自此：原有ADDR=0保留仅用于后续配置，常规通信使用ADDR=1

四、补充知识点

1. SET_ADDRESS生效规则：设备收到STATUS阶段ACK之后，新地址才正式生效，不能收到Setup立刻改地址，防止传输中断；
2. USB3.0逻辑：依旧无IN令牌，STATUS-IN靠Status TP发起请求，设备ACK代表空长度IN应答成功；
3. 对比上一条GET_DESCRIPTOR：前者wLength>0有DATA-IN，本条wLength=0省略DATA。
