USB控制器由那些部分组成,功能分别是什么?

USB中文网 2021-07-07 23:33:34 编辑

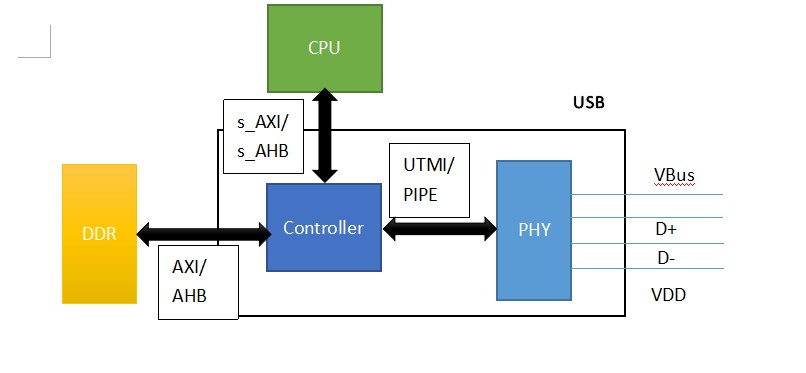

USB高速模块一般分为控制器Controller和PHY两部分,Controller大多为数字逻辑实现,PHY通常为模拟逻辑实现。

USB芯片也分为Controller部分和PHY部分。

  • Controller部分主要实现USB的协议和控制。内部逻辑主要有MAC层、CSR层和FIFO控制层,还有其他低功耗管理之类层次。MAC实现按USB协议进行数据包打包和解包,并把数据按照UTMI总线格式发送给PHY(USB3.0为PIPE)。CSR层进行寄存器控制,软件对USB芯片的控制就是通过CSR寄存器,这部分和CPU进行交互访问,主要作为Slave通过AXI或者AHB进行交互。FIFO控制层主要是和DDR进行数据交互,控制USB从DDR搬运数据的通道,主要作为Master通过AXI/AHB进行交互。

  • PHY部分功能主要实现并转串的功能,把UTMI或者PIPE口的并行数据转换成串行数据,再通过差分数据线输出到芯片外部。

USB芯片内部实现的功能就是接受软件的控制,进而从内存搬运数据并按照USB协议进行数据打包,并串转换后输出到芯片外部。或者从芯片外部接收差分数据信号,串并转换后进行数据解包并写到内存里。
