为什么Wi-Fi ,蓝牙和 USB 3.0 会互相干扰?

USB中文网 2021-07-07 23:33:43 编辑

简单的说是因为USB3.0的传输速度是5Gbps,但USB3.0使用8:10编码,这样使usb3.0会产生一个低于带宽/2的非周期传输频率。而WIFI和工们的蓝牙一般工作在2.4GHZ这个频率上,所以会导致相互感扰。

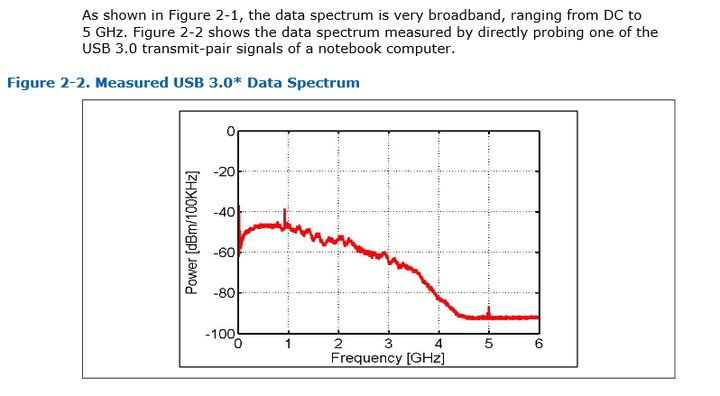

关于USB3.0的干扰,Intel做了严格的测试,并结出了干扰频谱。

干扰频谱

Wifi使用的是2.4GHz的频率,所以USB3.0的传输会对WIFI产生较大的噪声干扰。

USB中文网 2022-03-27 23:24:05 编辑

首先,需要明确一点事实,任何有线信号都会向外辐射电磁波,除非它是直流电(没有频率变化)、或者完全屏蔽。干扰的强度与线缆上传输的信号(如电压、电流、频率)有关。

举一个特别现实的例子:一般在高压线的下方,如果要传输以太网信号,最可靠的方法是用光纤,如果用双绞线铜缆传输信号,很有可能会被干扰。

大多数电子器件在设计的时候都要考虑电磁屏蔽和抗干扰的问题。所以,尽管USB3.0是有线信号,但仍然可能向外辐射电磁波,对其它信号产生干扰。

那么有人会问了,USB3.0不是5GHz吗?Wifi是2.4GHz怎么会有干扰呢?问题出在USB传输线上。

USB3.0的传输频率确实是5GHz串行,但USB3.0使用4条数据线组成2组,每组负责一个传输方向,实现全双工双向5GHz,而每条数据线的基准频率是2.5GHz。

所以,总带宽是5GHz没错,但每条线上是2.5GHz,这个频率距离2.4G Wifi的频率太近了,又因为高频设备大多数都使用了SSC技术(扩频时钟?)使得信号不完全分布在一个固定频率上,所以就波及了2.5GHz附近的其它频率,所以对Wifi和蓝牙产生了较大的干扰。

Wifi使用的是2.4GHz的频率,所以USB3.0的传输会对WIFI产生较大的噪声干扰。

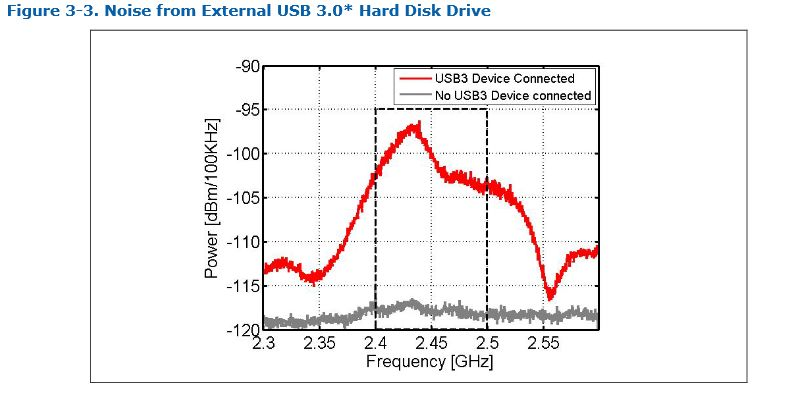

下图是USB3.0挂移动硬盘时产生的干扰图,说明只有接上设备以后才有干扰:
USB3.0硬盘干扰图

通常来说USB3.0线缆的屏蔽性是很好的,但主要的问题出在接头处。如果拆开一个USB3.0的线,会发现外面有屏蔽层之类的保护,但这些东西不是完全屏蔽的,在接头处是裸露的,并且不完全封闭,这就使得USB3.0在接头处对外产生了较大的干扰。
