一直有一个心愿,就是虚拟USB全家桶。
USB控制器,USB集线器开始,再到各个USB类设备。
当然USB类设备也是很多的,包括HID,UVC,UAC,大容量存储等各种USB设备。
由于本人对以上UVC, UAC ,HID待相对熟悉一些,故以这些设备来展示。

整个驱动分为以下几层:
VUSB

typedef enum _VDEVICE_TYPE
{
    VDEV_FROOT,  //根虚拟节点FDO
    VDEV_PHCI,  //USB控制器PDO
    VDEV_FHCI,  //USB控制器FDO
    VDEV_PHUB,  //USB根集线器PDO
    VDEV_FHUB,  //USB根集线器FDO
    VDEV_PUSB  //USB设备PDO
}VDEVICE_TYPE;

所以整个驱动内部层次分为6部分。

由于本人给根集线器默认给了16个端口,所以在虚拟设备时,也是类型轮循虚拟。

    for (UCHAR i = 1; i <= 16; i++)
    {
        switch (i % 4)
        {
        case 0:
            status = CreateHubHidDevice(vHub, i);
            break;
        case 1:
            status = CreateHubCameraDevice(vHub, i);
            break;
        case 2:
            status = CreateHubMicDevice(vHub, i);
            break;
        case 3:
            status = CreateHubSpeakerDevice(vHub, i);
            break;
        case 4:
            break;
        default:
            break;
        }
    }

最终安装驱动后,在设备管理器中如下:
设备管理器

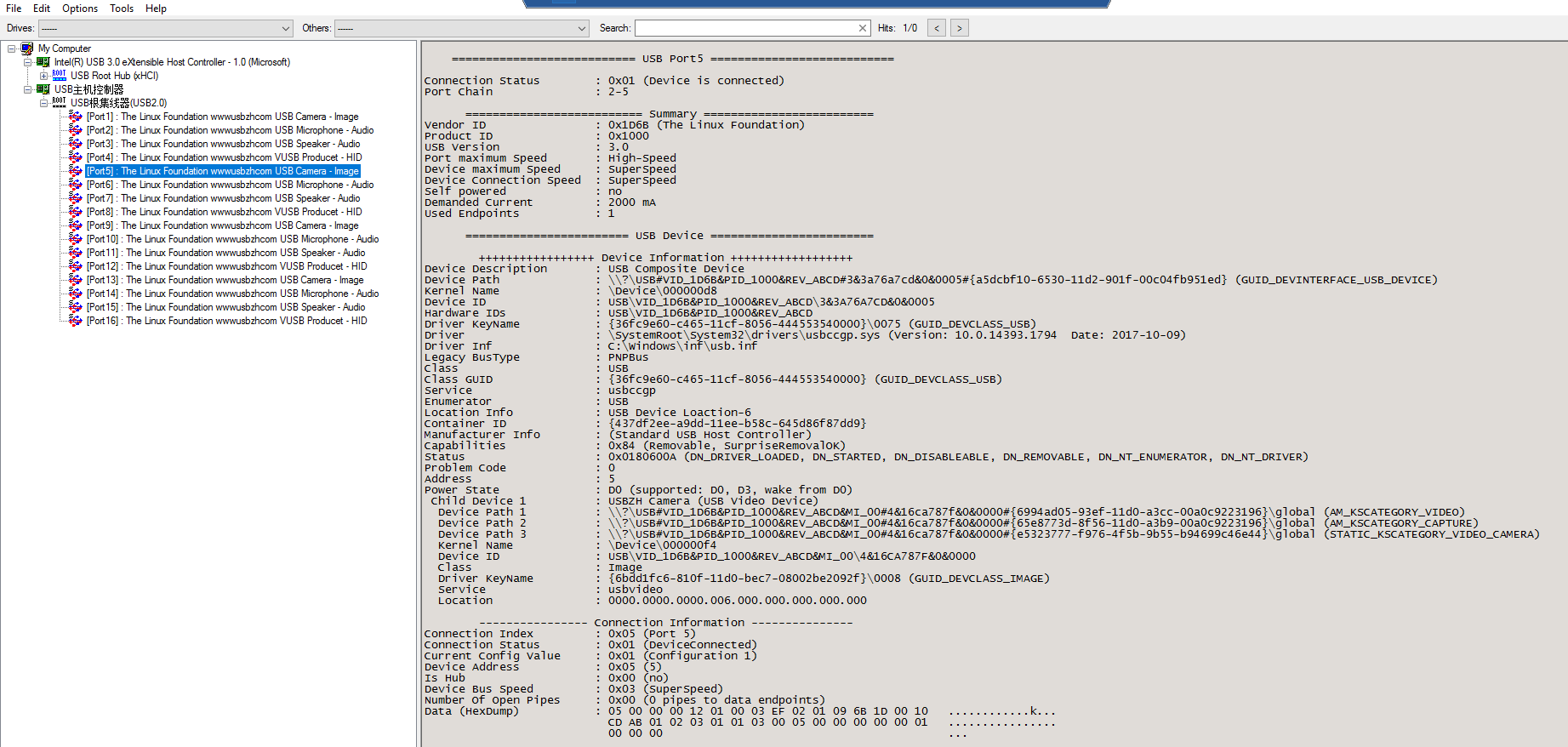

通过USBTREEVIEWER可以看到设备信息:
USBTREEVIEWER
