USB3.2GEN1链路命令
2026-05-29
本文链接为:http://www.usbzh.com/article/detail-1669.html ,欢迎转载，转载请附上本文链接。
USB3.2GEN1的链路命令格式如下：

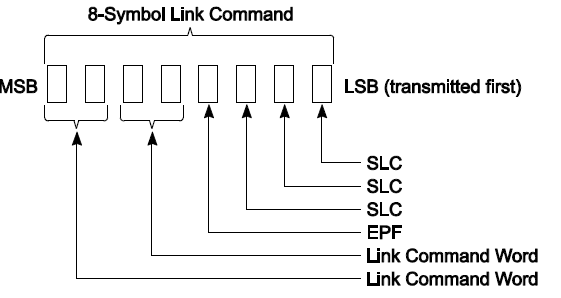

8符号的链路命令如下：
- 3个符号的SCL
- 1个符号的EPF
- 4个符号的链路命令

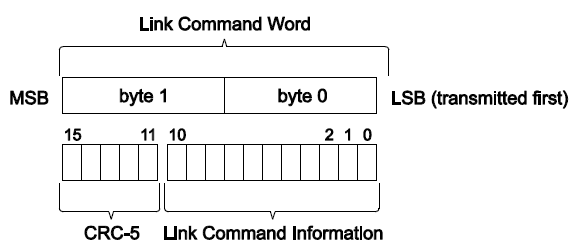

4个字符的链路命令，其中低11位链路信息，高5位为CRC5
低11位的链路信息又分为：
数据传输与流控制（b10-9:00）
| 命令 | 功能方向 | 描述 |
|---|---|---|

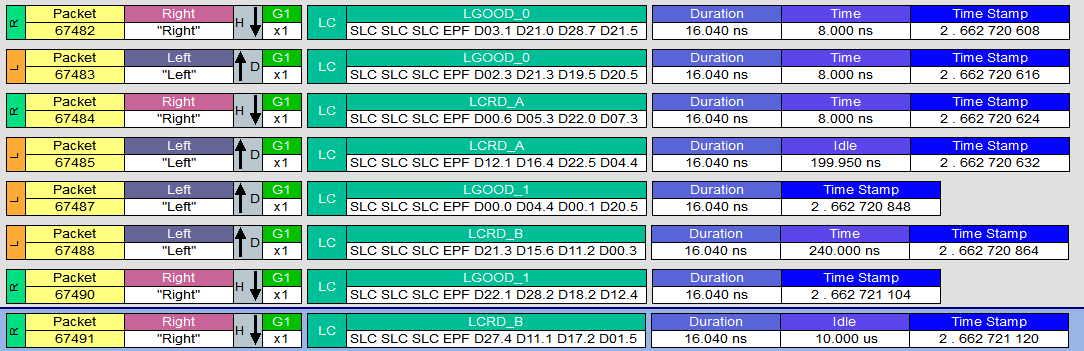

| LGOOD_n(b8~7:00) | 接收端 → 发送端 | 确认接收成功。通知对方序列号为n的数据包已正确接收。 |
| LCRD_x(b8~7:01) | 接收端 → 发送端 | 释放缓冲区信用。告知对方自己的Rx Header Buffer已可用，相当于通知可以继续发送数据。 |
| LBAD(b8~7:10) | 接收端 → 发送端 | 通知接收失败。告知对方接收到的数据包校验错误（CRC损坏）。 |
| LRTY(b8~7:11) | 发送端 → 接收端 | 准备重传。在接收到LBAD后，发送端在重发数据前会先发送此命令。 |
- 固定的命令结构：每个链路命令都是固定的 8个符号 长，并且会重复命令字以增强容错性。
- 核心确认机制 (
LGOOD_n&LCRD_x)：这是USB 3.0保证可靠传输的关键。- 序列号 (
n)：LGOOD_n使用模8递增的包头序列号来精确确认是哪一个数据包被成功接收，如果序列号不连续，就意味着发生了丢包或包损坏。 - 信用索引 (
x)：LCRD_x使用字母（A, B, C, D）循环作为索引，代表不同的接收缓冲区。接收端每处理完一个数据包，就会按顺序发送LCRD_x来“释放”一个缓冲区，告诉发送端“我有空位了，可以继续发”。如果发送端接收到的LCRD_x索引不连续，也意味着可能有命令丢失。
- 序列号 (
- 错误恢复流程 (
LBAD&LRTY)：当接收端检测到坏包时会回复LBAD，但不会指明是哪个包。发送端收到LBAD后，必须先发送LRTY，然后重发从最后一个被LGOOD_n确认的包之后的所有数据包，这种“回退”机制保证了数据的最终一致性。 - 链路训练状态机 (LTSSM)：所有这些链路命令，特别是电源管理相关的命令，都运行在一个复杂的链路训练与状态状态机的框架下。LTSSM定义了链路从初始化、正常工作到进入/退出低功耗模式的完整状态流转过程。
链路电源管理（b10-9:01）
| 命令 | 功能方向 | 描述 |
|---|---|---|
| LGO_U1/U2/U3(b8~7:00) | 任一方 → 对方 | 请求进入低功耗状态。主动向链路伙伴请求进入U1（浅睡眠）、U2或U3（深度睡眠）状态。 |
| LAU(b8~7:01) | 对方 → 请求方 | 接受状态切换请求。同意进入对方所请求的Ux低功耗状态。 |
| LXU(b8~7:10) | 对方 → 请求方 | 拒绝状态切换请求。拒绝进入U1或U2低功耗状态。 |
| LPMA(b8~7:11) | 双方交互 | 确保电源状态同步。与LGO_Ux和LAU握手配合，保证链路两端同时进入相同的电源状态。 |
链路活性保持（b10-9:10）
| 命令 | 功能方向 | 描述 |
|---|---|---|
| LUP(b8~7:00) | 设备（上行端口） → 主机 | 上行端口活性指示。在U0状态下，设备若无其他事务发送，需每隔10µs发送一次，以表明自身仍在正常工作。 |
| LDN(b8~7:11) | 主机（下行端口） → 设备 | 下行端口活性指示。与LUP功能类似，由主机下行端口定期发送，以维持链路的活动状态。 |
