USB4百科
+ -

USB4 2.0规范支持到80Gbps

2022-09-19 4 0
欢迎加入官方QQ群:952873936或联系站长进行技术交流。

USB4规范的2.0的即将发布,使用的接口还将是USB Type-C线缆,最高速度可达80Gbps(10GB/s)的数据传输速率。USB Type-C 和 USB Power Delivery (USB PD) 规范也将更新,以实现更高水平的数据性能。所有这些规范更新预计将在今年计划于 11 月举行的 USB DevDays 系列开发者活动之前发布。

更新后USB4解决方案的主要特点:

  • 高达 80 Gbps 的运行,基于新的物理层架构,使用现有的40 Gbps USB Type-C 无源电缆和新定义的 80 Gbps USB Type-C 有源电缆。
  • 更新数据和显示协议,以更好地利用可用带宽的增加。
    • USB 数据架构更新现在使 USB 3.2 数据隧道能够超过20 Gbps。
    • 更新以符合最新版本的 DisplayPort 和 PCIe 规范。
  • 向后兼容 USB4 版本 1.0、USB 3.2、USB 2.0 和 Thunderbolt™ 3。

为了让开发人员尽快了解和适应USB4 2.0规范,USB-IF协会将于2022年11月1日至2日在美国西雅图及11月15日至16日在韩国首尔举行两场活动,包括了详细的技术培训,涵盖USB4、USB Type-C和USB PD规范的最新更新,目前可通过USB-IF协会网站预定注册。

关于 USB 发起人组

由 Apple Inc.、Hewlett-Packard Inc.、Intel Corporation、Microsoft Corporation、Renesas Electronics Corporation、STMicroelectronics 和 Texas Instruments 组成的 USB Promoter Group 继续开发 USB 系列规范以满足市场对增强功能和USB 解决方案的性能。此外,USB Promoter Group 开发规范附录(USB Power Delivery、USB Type-C ®等)以扩展或调整其规范以支持更多平台类型或使用案例,在这些平台类型或使用案例中,采用 USB 技术将有利于提供更普遍的、更丰富的用户体验。

关于 USB-IF

非营利性 USB 实施者论坛公司成立的目的是为 USB 规范中定义的 USB 技术的进步和采用提供支持组织和论坛。USB-IF 通过其标志和合规性计划促进高质量兼容 USB 设备的开发,并宣传 USB 的优势和通过合规性测试的产品质量。更多信息,包括最新产品和技术公告的发布,请访问 USB-IF 网站www.usb.org。

USB4 ®、USB Type-C ®和 USB-C ®是 USB 实施者论坛 (USB-IF) 的注册商标。Thunderbolt™ 是英特尔公司的商标。PCI Express ®和 PCIe ®是 PCI-SIG 的注册商标。DisplayPort™ 是 VESA 的商标。

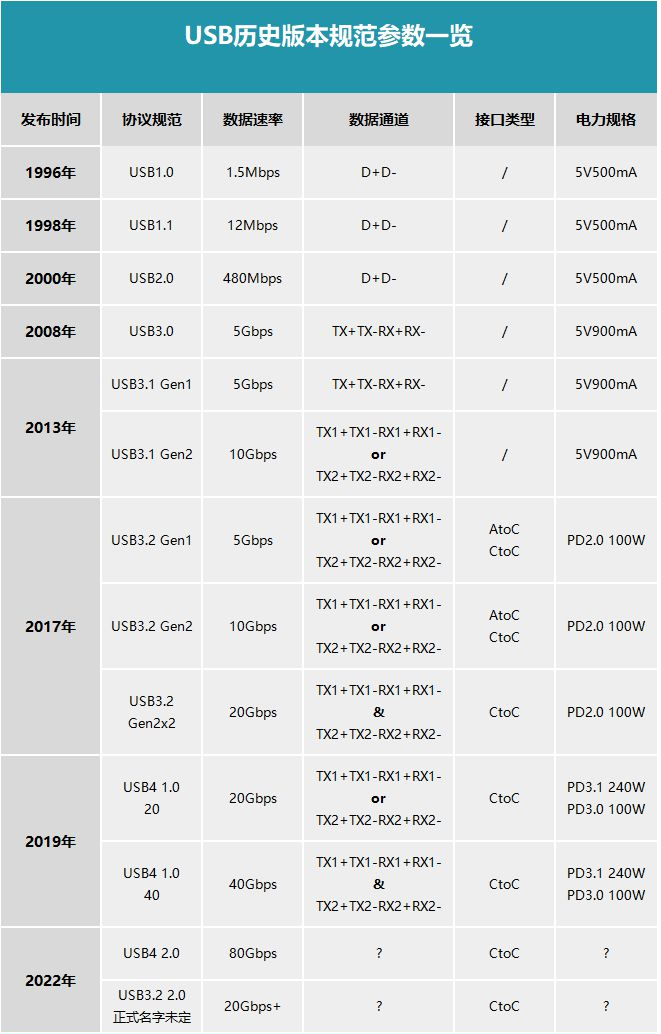

历代USB版本

USB版本 最大传输速度 代号 最大输出电流
USB 1.0 1.5Mbps(0.192MB/s) Low Speed 5V/500mA
USB 1.1 12Mbps(1.5MB/s) Full Speed 5V/500mA
USB 2.0 480Mbps(60MB/s) Hi-Speed 5V/500mA
USB 3.0 5Gbps(625MB/s) SuperSpeed 5V/900mA
USB 3.1 (Gen 1) 5Gbps(625MB/s) SuperSpeed 5V/900mA
USB 3.1 (Gen 2) 10Gbps(1250MB/s) SuperSpeed+ 20V/5A
USB 3.2 (Gen 1) 5Gbps(625MB/s) SuperSpeed 5V/900mA
USB 3.2 (Gen 2) 10Gbps(1250MB/s) SuperSpeed+ 20V/5A
USB 3.2 (Gen 2×2) 20Gbps(2500MB/s) SuperSpeed+ 20V/5A
USB4 1.0 40Gbps(5000MB/s) 未知 48V/5A
USB4 2.0 80Gbps(10000MB/s) 未知 48V/5A

USB历史版本及规范参数
