USB3硬件及电气信号
CTLE档位及参数详解
2026-07-04
本文链接为:http://www.usbzh.com/article/detail-1751.html ,欢迎转载，转载请附上本文链接。
DC Gain（直流增益）:是频率趋近于 0Hz（超低频）时，CTLE 的固定增益基线
增益(dB)
↑
│ ● 峰值点
│ ╱
│ ╱
│ ╱
-3.5dB│───────────────┘ ← f_zero=650MHz（从这里开始往上抬升）
│
└──────────────────────────→ 频率
低频段整条水平线高度 = DC Gain = -3.5dB
AC：代表中高频交流信号（USB 高速码型对应的频率分量）
DC：代表极低频率 / 直流基线
AC‑DC Gain = 增益峰值 − 直流基线增益
量化 CTLE 对高频总共抬高了多少分贝，是补偿线缆高频损耗的核心调节量
增益(dB)
↑
3.4dB│ ● 曲线最高点（峰值增益）
│ ╱
│ ╱
│ ╱
-3.5dB│───────────────┘ ← f_zero=650MHz 开始爬升
│ ↑
│ AC-DC Gain = 6.9dB（两段垂直差值）
│
└──────────────────────────→ 频率
电压增益（倍数）与dB的换算关系：
增益(dB) = 20 × log₁₀(输出电压 / 输入电压)
| dB值 | 倍数（电压增益） | 含义 |
|---|---|---|
| -20dB | 0.1倍（1/10） | 信号衰减到原来的1/10 |
| -12dB | 0.25倍（1/4） | 信号衰减到1/4 |
| -6dB | 0.5倍（1/2） | 信号幅度减半 |
| -3.5dB | ≈0.67倍（约2/3） | USB-IF参考模型的DC Gain |
| -3dB | ≈0.707倍 | 信号幅度降至70.7%（功率减半点） |
| 0dB | 1倍 | 不放大也不衰减 |
| +3dB | ≈1.41倍 | 信号幅度放大1.41倍 |
| +6dB | 2倍 | 信号幅度放大2倍 |
| +6.9dB | ≈2.2倍 | USB-IF参考模型的AC-DC Gain |
| +10dB | ≈3.16倍 | 信号幅度放大3.16倍 |
| +12dB | ≈4倍 | 信号幅度放大4倍 |
| +20dB | 10倍 | 信号幅度放大10倍 |
| 参数 | 典型dB值 | 实际增益倍数 | 对信号的实际影响 |
|---|---|---|---|
| DC Gain | -3.5dB | ≈0.67倍 | 低频信号衰减到原来的2/3（基线压低，抑制低频噪声） |
| DC Gain（调高后） | 0dB | 1倍 | 低频信号不衰减，保持原始幅度 |
| High Freq Boost（小） | +2 ~ +3dB | ≈1.26~1.41倍 | 高频信号轻微放大，补偿短线损耗 |
| High Freq Boost（中） | +6 ~ +7dB | ≈2.0~2.2倍 | 高频信号放大2倍左右，标准配置 |
| High Freq Boost（大） | +10 ~ +12dB | ≈3.16~4倍 | 高频信号放大3~4倍，强力补偿长线损耗 |
以USB-IF参考CTLE模型（DC Gain = -3.5dB，AC-DC Gain = +6.9dB）为例：
| 信号频率 | 增益值 | 实际倍数 | 说明 |
|---|---|---|---|
| 低频（DC~几百MHz） | -3.5dB | ≈0.67倍 | 低频被轻微衰减 |
| 中频（~650MHz起） | 逐步从-3.5dB上升 | 从0.67倍→更高 | 增益开始抬升 |
| 峰值频率（~2GHz） | -3.5dB + 6.9dB = +3.4dB | ≈1.48倍 | 高频被放大1.48倍 |
| 超高频（>5GHz） | 滚降下降 | 倍数下降 | 抑制高频噪声 |
关键理解：
- 低频（-3.5dB = 0.67倍）：信号被压低了1/3
- 高频（+3.4dB = 1.48倍）：信号被放大了近1.5倍
- 净效果：高频相对低频提升了 6.9dB（≈2.2倍）
这就是CTLE的本质：让高频分量比低频分量多放大约2.2倍，从而补偿电缆对高频的衰减，使到达判决电路的0/1电平幅度均衡。

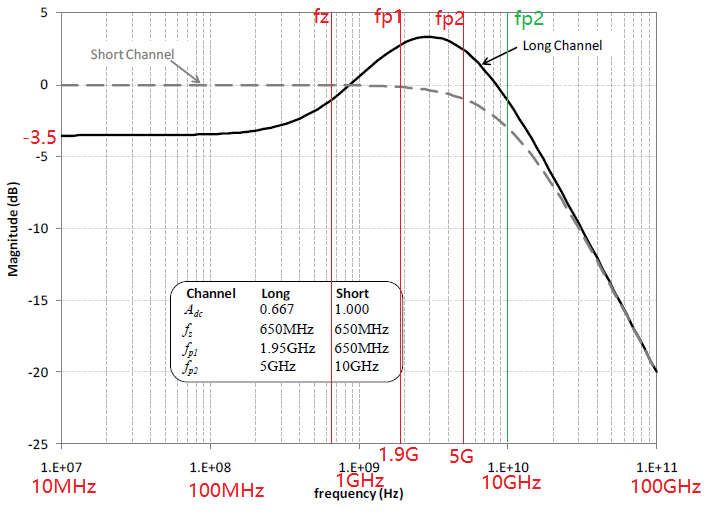

一、USB-IF参考CTLE模型
以下参数由USB-IF规范定义，是标准化的数学模型，芯片设计时已固化，用户/驱动无法修改，但芯片设计者可能根据需要设计几档。
| 参数 | 固定值 | 说明 |
|---|---|---|
| DC Gain | -3.5dB | 低频渐近增益，参考模型中为定值 |
| AC-DC Gain | +6.9dB） | 峰值总增益与DC增益的差值，参考模型中为定值 |
| f_zero（零点频率） | 650MHz | 增益开始抬升的起始频率点 |
| f_p1（极点1频率） | 1.95GHz | 增益上升斜率开始放缓的频率点 |
| f_p2（极点2频率） | 5GHz | 增益由顶峰开始下跌的频率点 |
| 峰值频率位置 | ~2GHz | 由上述零极点共同计算得出，参考模型不可独立调节 |
二、可变化（设计Preset档位时独立配置）
设计者通过寄存器配置，为每个Preset档位设定不同的参数组合（以Intel/USB-IF典型参考设计为例）：
| 可调参数 | 典型变化范围 | 档位设计逻辑 |
|---|---|---|
| DC Gain（直流增益） | 约 -3dB ~ 0dB | 短距离可降低，减少低频噪声；长距离升高以补偿线缆整体损耗 |
| High Frequency Boost（高频提升量/AC-DC Gain） | 约 0 ~ 10dB+ | 核心调节变量：短线用低Boost，长线/劣质线用高Boost |
| Peak Frequency（峰值频率位置） | 约 1.5GHz ~ 3.5GHz | 匹配不同线缆的损耗拐点：长线拐点低（~1.5-2GHz），短线拐点高（~2.5-3.5GHz） |
三、Preset档位设计逻辑
芯片设计时，预先组合上述3个可调参数，形成4~8组离散档位：
| 档位 | DC Gain | High Freq Boost | Peak Freq | 适配场景 |
|---|---|---|---|---|
| Preset 0 | -2dB | 较小（~2-3dB） | 高（~3GHz） | 超短线（<0.5m）高质线缆 |
| Preset 1 | -2dB | 中等（~4-5dB） | 中（~2.5GHz） | 标准1m USB3.0线缆 |
| Preset 2 | -1dB | 较高（~6-7dB） | 中（~2.2GHz） | 标准2m线缆 |
| Preset 3 | 0dB | 最大（~8-10dB+） | 低（~1.8GHz） | 长线/劣质线/多级Hub串联 |
