USB3.0 CTLE均衡器

一、CTLE概述

1.1 什么是CTLE？

CTLE（Continuous Time Linear Equalizer）即连续时间线性均衡器，是一种常见的线性均衡器，在USB3.0芯片的接收端中广泛使用。

1.2 为什么需要CTLE？

USB3.0的速度高达5Gbps，当USB电缆较长时，RX端眼图很可能已闭合，这时分析眼图与抖动是没有意义的。使用CTLE均衡仿真后，对均衡后信号测量眼图与抖动指标，可以精确验证其性能。

二、USB3.0 5Gbps信道损耗本质

USB3.2 Gen1（5Gbps）码元速率5G Baud，有效频谱主要集中在几百MHz~2.5GHz频段。

2.1 四大损耗来源

最终结果：接收端原始眼图塌陷闭合，判决电路无法区分0/1电平。

2.2 均衡技术分类总览

三、CTLE预设档位（Preset）机制

3.1 为什么需要预设档位？

CTLE调节只有3个核心变量：直流增益、峰值频率、高频抬升量。

如果允许芯片实时连续微调这三个模拟参数，电路复杂度、功耗、收敛速度都会暴涨。因此PHY厂商提前预制多组固定参数组合，每一组就是一个Preset档位。

3.2 典型档位划分

3.3 RX内部自动遍历档位（链路训练完整流程）

USB3.0 Polling链路训练阶段，接收端PHY会自动遍历内部全部CTLE预设Preset档位，逐一评估信号质量，最终锁定综合性能最优的一档CTLE配置，在后续U0传输中长期使用。

┌─────────────────────────────────────────────────────────────────┐
│                    CTLE档位遍历流程                             │
├─────────────────────────────────────────────────────────────────┤
│  Step 1: RX从最低档位起步，加载档位0 CTLE配置                   │
│                      ↓                                        │
│  Step 2: 接收对端训练码，内部统计误码数量、眼高、抖动大小        │
│                      ↓                                        │
│  Step 3: 自动切换下一个Preset档位，重复测试打分                 │
│                      ↓                                        │
│  Step 4: 遍历完芯片全部预设档位（常见4~8档）                    │
│                      ↓                                        │
│  Step 5: 对比所有档位得分，锁定最优档位                         │
│                      ↓                                        │
│  Step 6: 结束均衡训练，进入U0高速传输                          │
└─────────────────────────────────────────────────────────────────┘

执行主体：纯PHY硬件自主完成

整个档位遍历、打分、择优锁定是PHY模拟/数字前端硬件逻辑自动运行，不需要xHCI控制器、驱动、软件参与，属于物理层内部自适应动作。

遍历评判依据

切换每一档CTLE后，接收TS1/TS2训练序列，内部统计：

• 误码多少
• 眼图裕量
• 抖动大小

两种结局

动态重训练

后续链路进入Recovery等重训练状态时，PHY会再次完整走一遍档位遍历择优流程，重新适配变化后的信道条件（线缆受热、接触松动、Hub级联变动等）。

四、CTLE参数详解

4.1 USB-IF参考模型 vs PHY三参数

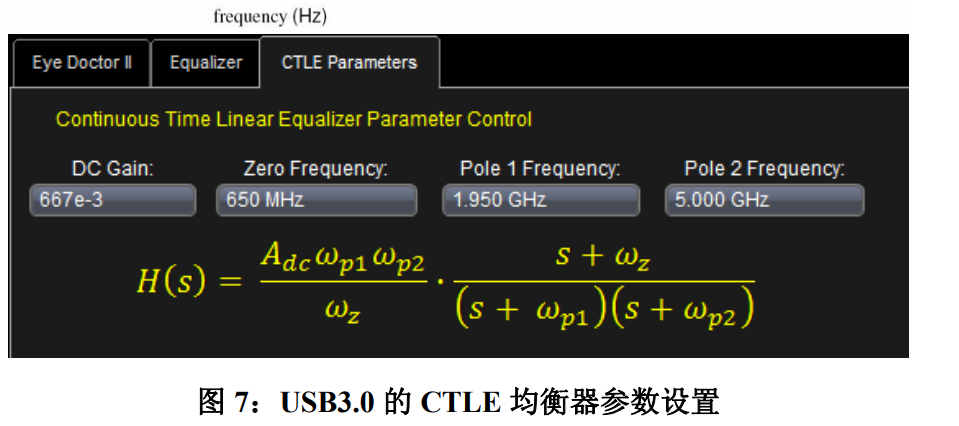

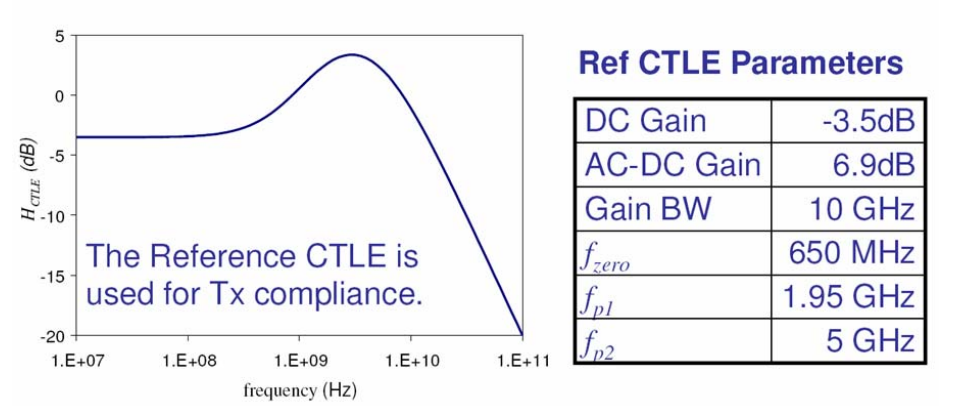

USB官方组织规定了USB3.0使用的CTLE均衡器参数。USB‑IF参考CTLE是标准化数学模型，用DC Gain / AC‑DC Gain / f_zero / f_p1 / f_p2五个参数定义整条频响曲线。

PHY寄存器对外抽象出三个用户可调配置项，是芯片厂商做了一层封装映射。

4.2 三参数一一对应关系

详细解析：

① DC Gain（低频基线增益）

• 含义完全一致：低频渐近增益、整条曲线的基线电平
• Preset档位可独立修改

② High Frequency Boost（高频提升量）

• AC‑DC Gain = 峰值总增益 − DC增益
• 含义：高频相对低频抬升多少dB
• 作用：补偿线缆高频损耗，是档位强弱调节的核心变量

③ Peak Frequency（峰值频率位置）

• USB‑IF参考CTLE：没有直接写”Peak Frequency”这个参数

  • 曲线最高点由零点+两个极点三个固定频点共同运算得出：
    • f_zero = 650MHz：增益开始抬升起点
    • f_p1 = 1.95GHz：增益上升斜率放缓
    • f_p2 = 5GHz：增益由顶峰开始下跌
  • 这套标准模型零极点锁死，峰值频率固定不可改

• 商用PHY寄存器：把「峰值频率」做成独立可调参数

  • 芯片内部允许寄存器配置偏移零点/极点位置
  • 直接移动频响曲线最高点位置
  • 长线缆损耗拐点偏高 → 调高Peak Frequency
  • 短线缆损耗拐点偏低 → 调低Peak Frequency

五、CTLE内部电路原理与频响精确解读

5.1 核心定位

CTLE集成在PHY接收模拟前端（Analog RX AFE），模拟域实时连续均衡，无需时钟同步，上电默认开启，是USB3.0接收端第一道信号修复电路。

5.2 传递函数极简理解

CTLE采用极点+零点架构，构造带峰化的高通特性：

• 零点：抬升高频增益，抵消信道高频衰减
• 极点：限制增益过度抬升、抑制高频噪声放大

5.3 三个可调核心参数

5.4 频响误区纠正

⚠️ CTLE不是纯粹高通滤波器

• 低频并非无限衰减，只是增益偏低
• 中高频逐步抬升达到峰值后缓慢滚降
• 既补偿ISI，又避免过度放大底噪、引入额外抖动

增益(dB)
  ^
  |          ┌───────── 峰值频率处增益最大
  |         ╱
  |        ╱
  |       ╱      ← 逐步抬升
  |      ╱
  |     ╱
  |    ╱
  |   ╱
  |  ╱
  | ╱______________________________ 低频增益（DC Gain）
  +─────────────────────────────────────> 频率(Hz)
   低频区    中频抬升区    高频滚降区

六、CTLE与USB3.0链路训练（LTSSM）强关联

6.1 链路训练完整联动逻辑

┌─────────────────────────────────────────────────────────────────┐
│              CTLE与LTSSM联动流程                               │
├─────────────────────────────────────────────────────────────────┤
│  ① 两端进入链路训练阶段（TS1/TS2有序集）                        │
│                      ↓                                        │
│  ② TX发送训练序列，RX采样原始受损信号                           │
│                      ↓                                        │
│  ③ RX内部自动遍历CTLE预设档位（Preset）                        │
│     USB3.0 PHY一般内置4~8组CTLE预设配置                        │
│                      ↓                                        │
│  ④ 统计误码、眼图裕量，选择最优CTLE配置锁存                     │
│                      ↓                                        │
│  ⑤ 协商完成，锁定速率SuperSpeed，进入正常数据包传输              │
└─────────────────────────────────────────────────────────────────┘

6.2 异常场景

七、示波器CTLE仿真实操（力科眼图医生）

7.1 两种均衡模式

7.2 测试合规硬性要求

USB-IF规范明确：评估USB3.0接收端信号质量，眼图、抖动测试必须开启对应规格CTLE模型，未均衡的闭合眼图测试结果无效。

7.3 典型操作步骤

Step 1: 采集通道接入RX输入波形，关闭示波器自带均衡
          ↓
Step 2: 打开Eye Doctor，加载USB3.0 Gen1标准CTLE模板
          ↓
Step 3: 手动迭代Peak Gain、Peak Freq匹配被测线缆长度
          ↓
Step 4: 均衡开启前后对比眼高、眼宽、总抖动Tj
          ↓
Step 5: 裕量不足则定位：线缆问题/PHY CTLE配置不合理/PCB走线损耗超标

八、CTLE vs DFE vs TX-FFE 横向对比

九、xHCI+PHY视角：CTLE寄存器层面调试

9.1 控制位置

• 不在xHCI操作寄存器空间，归属USB PHY私有配置寄存器
  • PCI配置空间扩展页
  • 独立PHY I2C寄存器
  • ACPI引脚配置
• Linux驱动位置：drivers/usb/phy/、xhci-plat.c、厂商PHY驱动（如µPD720202、TI、Realtek PHY驱动）负责初始化CTLE预设档位

9.2 常见可调试行为

9.3 系统日志对应链路

物理层：CTLE收敛异常 → 链路训练TS超时
    ↓
协议层：LTSSM反复进入Recovery状态
    ↓
系统层：dmesg打印端口重试、降级、断开、error -32
    ↓
调试入口：lsusb、dmesg、PHY寄存器读取、示波器CTLE仿真定位根因

十、工程排障细化方案

10.1 线缆过长频繁降级USB2.0

10.2 劣质线缆随机断连

10.3 多级Hub串联不稳定

10.4 高低温环境偶发断开

十一、整体分层闭环总结

┌─────────────────────────────────────────────────────────────────┐
│                    物理层 → 协议层 → 系统层                      │
├─────────────────────────────────────────────────────────────────┤
│                                                                 │
│  PCB/线缆信道高频损耗 → ISI码间干扰 → RX原始眼图闭合             │
│                         ↓                                      │
│  PHY RX CTLE自适应均衡（链路训练配置最优参数）                   │
│                         ↓                                      │
│  均衡后信号满足电平/抖动规范 → LTSSM锁定SuperSpeed 5Gbps        │
│                         ↓                                      │
│  协议层数据包收发、CRC校验正常                                   │
│                         ↓                                      │
│  系统层枚举成功，lsusb识别高速设备，无disconnect报错             │
│                                                                 │
├─────────────────────────────────────────────────────────────────┤
│                    故障反向定位流程                              │
├─────────────────────────────────────────────────────────────────┤
│                                                                 │
│  dmesg/lsusb发现异常                                            │
│         ↓                                                      │
│  协议链路训练失败                                               │
│         ↓                                                      │
│  根源CTLE均衡裕量不足/配置异常                                  │
│         ↓                                                      │
│  示波器CTLE仿真定位信号完整性问题                                │
│                                                                 │
└─────────────────────────────────────────────────────────────────┘

附录：关键参数速查表
