V4L2 UVC事件

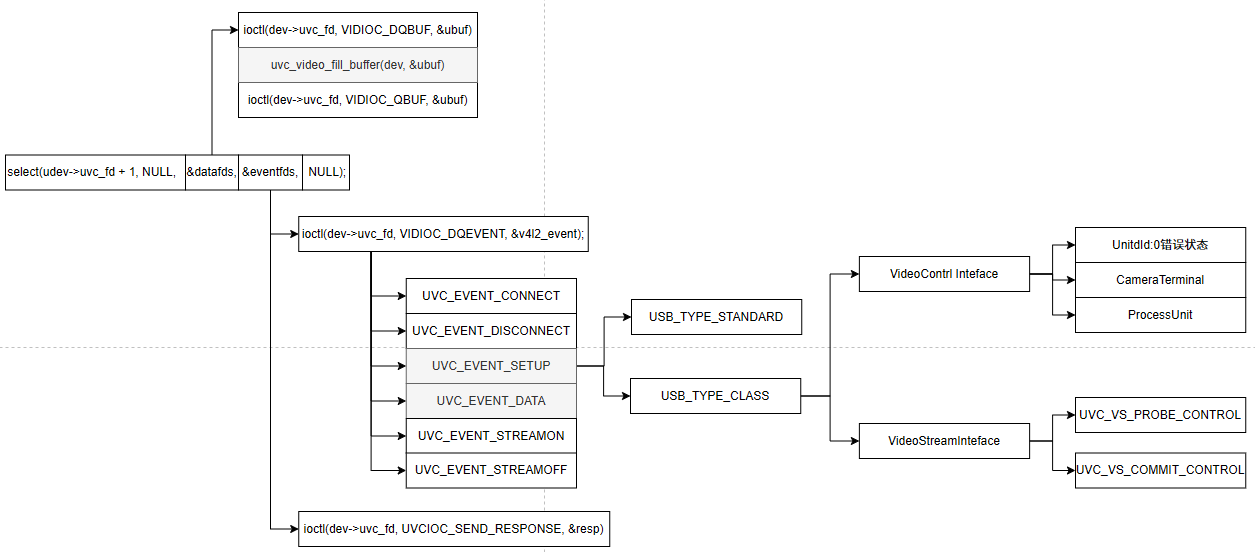

UVC事件包括两类，分别为数据事件（读写）和异常事件。这两类事件可通过select函数查看。
事件的注册可见：

    struct v4l2_event_subscription sub;
    memset(&sub, 0, sizeof sub);
    sub.type = UVC_EVENT_SETUP;
    ioctl(dev->uvc_fd, VIDIOC_SUBSCRIBE_EVENT, &sub);

    sub.type = UVC_EVENT_DATA;
    ioctl(dev->uvc_fd, VIDIOC_SUBSCRIBE_EVENT, &sub);

    sub.type = UVC_EVENT_STREAMON;
    ioctl(dev->uvc_fd, VIDIOC_SUBSCRIBE_EVENT, &sub);

    sub.type = UVC_EVENT_STREAMOFF;
    ioctl(dev->uvc_fd, VIDIOC_SUBSCRIBE_EVENT, &sub);

数据事件

数据事件对应于select函数的读写事件。
对于UVC Gadget 应用写数据，当事件来到时。应

        struct v4l2_buffer ubuf;
        ret = ioctl(dev->uvc_fd, VIDIOC_DQBUF, &ubuf); //获取空闲队列
        uvc_video_fill_buffer(dev, &ubuf);//自定义函数，填充数据缓冲区
        ret = ioctl(dev->uvc_fd, VIDIOC_QBUF, &ubuf); //重新入队列等待数据发送

异常事件

异常事件包括UVC本身的控制请求和设备的事件。
首先应先通过VIDIOC_DQEVENT ioctl获取事件v4l2_event。

//事件本身
struct v4l2_event {
    __u32                type;
    union {
        struct v4l2_event_vsync        vsync;
        struct v4l2_event_ctrl        ctrl;
        struct v4l2_event_frame_sync    frame_sync;
        struct v4l2_event_src_change    src_change;
        struct v4l2_event_motion_det    motion_det;
        __u8                data[64];
    } u;
    __u32                pending;
    __u32                sequence;
    struct timespec            timestamp;
    __u32                id;
    __u32                reserved[8];
};

//事件响应
struct uvc_request_data {
    __s32 length;
    __u8 data[60];
};

其中type为事件类型

#define UVC_EVENT_CONNECT         (V4L2_EVENT_PRIVATE_START + 0)
#define UVC_EVENT_DISCONNECT      (V4L2_EVENT_PRIVATE_START + 1)
#define UVC_EVENT_STREAMON         (V4L2_EVENT_PRIVATE_START + 2)
#define UVC_EVENT_STREAMOFF        (V4L2_EVENT_PRIVATE_START + 3)
#define UVC_EVENT_SETUP            (V4L2_EVENT_PRIVATE_START + 4)
#define UVC_EVENT_DATA            (V4L2_EVENT_PRIVATE_START + 5)

当为UVC_EVENT_SETUP或UVC_EVENT_DATA事件时，v4l2_event.u.data类型为uvc_event

struct uvc_event {
    union {
        enum usb_device_speed speed;
        struct usb_ctrlrequest req;
        struct uvc_request_data data;
    };
};

故

    struct uvc_event *uvc_event = (void *)&v4l2_event.u.data;

uvc_event分为2类：

• UVC_EVENT_SETUP 控制请求
• UVC_EVENT_DATA 控制请求OUT事务的数据包

  UVC_EVENT_SETUP 的IN事务数据包通过UVCIOC_SEND_RESPONSE ioctl下发给驱动。

truct uvc_event {
    union {
        enum usb_device_speed speed;
        struct usb_ctrlrequest req; //UVC_EVENT_SETUP
        struct uvc_request_data data; //UVC_EVENT_DATA
    };
};
struct usb_ctrlrequest {
    __u8 bRequestType;
    __u8 bRequest;
    __le16 wValue;
    __le16 wIndex;
    __le16 wLength;
} __attribute__ ((packed));

struct uvc_request_data {
    __s32 length;
    __u8 data[60];
};

UVC_EVENT_SETUP

UVC_EVENT_SETUP事件就是标准的SETUP事务，USB控制请求，所以从理论上包括标准请求、类请求和Vendor自定义请求，这里需要关注的是类请求。
UVC的类请求分为两类：VC和VS的区别可以通过wIndex & 0xff来获取对应的接口描述符ID来判断。

• 第一类为UVC视频控制接口的GET_CUR,SET_CUR,GET_DEF等标准类请求，主要是相机终端、处理单元、扩展单元的请求。
• 第二类为UVC类视频流控制请求，主要涉及的是数据流接口的PROB COMMIT请求,也是一大堆的GET_CUR和SET_CUR等。

对于UVC控制接口，当unitId=0时，cs=UVC_VC_REQUEST_ERROR_CODE_CONTROL表求请求错误代码信息，通常由主机（如PC）向UVC设备（如摄像头）发送，以查询或清除设备报告的错误状态。

static void uvc_events_process_control(
    struct uvc_device *dev, uint8_t req, uint8_t cs, uint8_t entity_id, uint8_t len, struct uvc_request_data *resp)
{
    switch (entity_id) {
    case 0:
        switch (cs) {
        case UVC_VC_REQUEST_ERROR_CODE_CONTROL:
            /* Send the request error code last prepared. */
            resp->data[0] = dev->request_error_code.data[0];
            resp->length = dev->request_error_code.length;
            break;

        default:
            /*
             * If we were not supposed to handle this
             * 'cs', prepare an error code response.
             */
            dev->request_error_code.data[0] = 0x06;
            dev->request_error_code.length = 1;
            break;
        }
        break;
