PD供电能力Request消息请求供电

2022-11-09 2022 0

Request用于接收供电方向供电方发送其请求的供电。
比如说当供电方通过Source_Capabilities消息告诉供电电方自己可提供的供电能力后，接收方回复GoodCRC之后，被供电方可向供电方请求其选择的供电规格。

Request消息格式

premable
sop
Request消息ID
Request消息请求的供电规格说明
CRC
EOP

Request

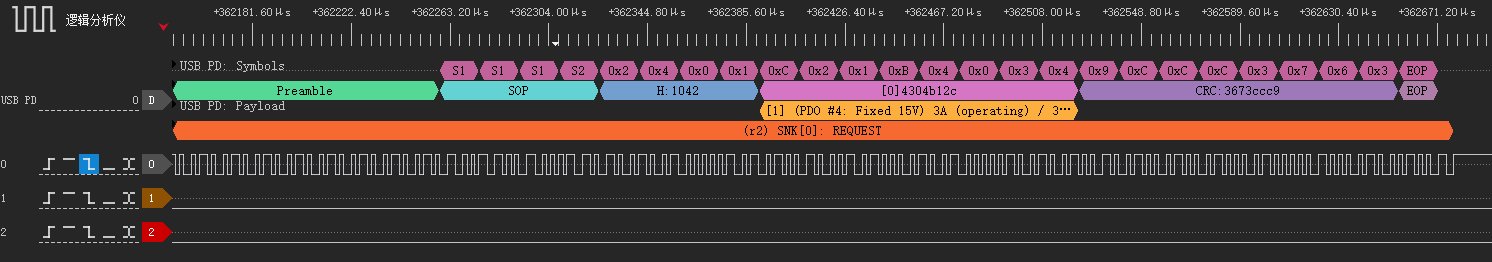

感谢USB中文网QQ群 墨玉麒麟 提供抓包示例
