低频周期信号LFPS

LFPS全称Low Frequency Periodic Signaling (LFPS)，中文名低频周期信号。

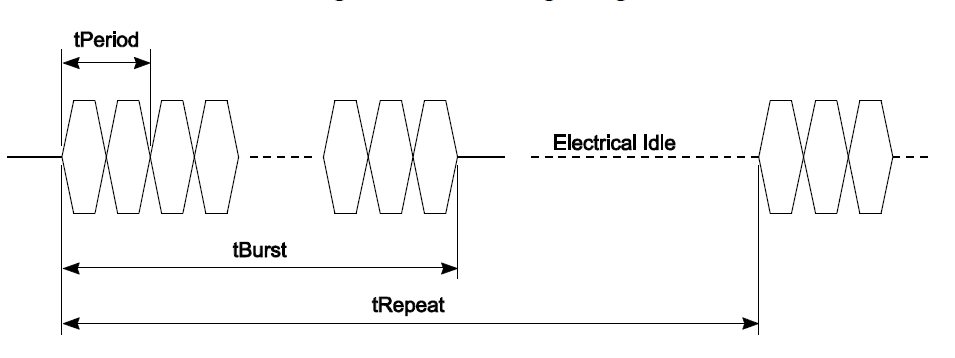

LFPS定义

LFPS信号由三个参数定义：

• tPeriod：内部方波周期
• tBurst:内部方波持续的时间长度
• tRepeat:距离下次LFPS的时间长度
• tRepeat-tBurst:该次突发的空闲时间

• tPeriod 是脉冲内部小周期；tRepeat 是整段突发重复大周期，层级完全不同
• 不同用途 LFPS（Ping 唤醒、U1 退出、Warm Reset复位），就是靠修改 tBurst、tRepeat 数值区分指令含义，tPeriod 统一区间不变
• 低功耗 U1/U2/U3 唤醒时：主机周期性发送 LFPS 突发串，设备检测到脉冲串就退出休眠，依靠的就是这套时序机制。

LFPS功能

1. 低功耗状态下的带内边带通信

功能说明：链路进入U1、U2、U3各级低功耗链路状态时，高速SuperSpeed差分收发器关闭、进入电气空闲状态以降低功耗；LFPS作为复用差分总线的低速低频脉冲信令，替代高速码流完成两端物理层电源管理交互。
典型应用：双向协商进入U1/U2/U3深度休眠（LGO_Ux链路休眠命令的物理层承载）、发送专属唤醒脉冲退出休眠，U1状态下Ping.LFPS心跳保活链路。

1. LGO_Ux（进入低功耗链路命令）协议层下发指令，物理层依靠对应LFPS时序脉冲完成两端握手确认：
   • 进入U1/U2：两端交互LFPS确认休眠；
   • U3深度休眠：主机发送专属唤醒LFPS脉冲串，设备检测后退出睡眠；
2. 细分LFPS类型：
   • Ping.LFPS：U1状态保活心跳，防止链路超时断开；
   • U1/U2 Exit LFPS、U3 Wakeup LFPS：专门用于各级低功耗唤醒协商；
3. 关键：LFPS全程复用高速差分对走线，不需要额外物理引脚，属于带内（in-band）信令。

LOOPBACK的退出也是通过LFPS实现的。

2. 链路上电初始化与链路训练

功能说明：LTSSM链路训练状态机Polling初始化阶段，两端依靠Polling格式LFPS完成上电基础握手，在时钟未锁定、接收均衡未调校完成前建立最基础通信。
典型应用：确认对端设备存在、协商差分极性、宣告链路速率能力，握手完成后切换至TSEQ高速序列，开展时钟恢复、接收均衡等完整链路训练。

1. 上电先经过Rx.Detect检测对端50Ω终端电阻，确认有设备接入后，两端互相发送Polling.LFPS低频脉冲；
2. 低频LFPS极易被未均衡、未锁定时钟的接收端解析，作用：告知对端「链路训练即将开始」，双方完成极性协商、链路能力初步交互；
3. LFPS握手完成后，才会切换发送高速TSEQ训练序列，做时钟锁定、接收均衡CTLE调校、眼图优化等高速信号训练工作。

3. 发起链路热复位（Warm Reset）

功能说明：当下游主机/集线器下行端口检测链路卡死、大量误码等异常时，发送标准时序的长时LFPS脉冲串触发Hot Reset链路热重启。
典型应用：清空链路均衡配置、时序状态与错误统计，强制链路重回Polling状态重新训练，实现物理层故障软恢复。

1. Warm Reset由下行端口（Host→Device方向）发起，LFPS脉冲时序长度有硬性标准（80~120ms持续脉冲）；
2. 效果：清空链路时序状态、均衡参数、错误计数器，软复位物理层链路，不会触发设备全局上电复位，属于链路层级局部复位。
