USB3电压定义

在高速差分信号的命名规范中：

• TXp = TX+（Positive，正极/同相端）
• TXn = TX-（Negative，负极/反相端）
  其中 p 代表 Positive，n 代表 Negative（有些厂商会用 m 表示 Minus，含义相同）。

差分电压VDiff

VDiff定义的是TXp-Txn的最大电压差

VDiff-PP

VDiff-pp这定义的是TXp-Txn的信号最大峰值与最小峰值的电压差，所以是VDiff-PP =2 * V DIFF

共模电压VCm

共模电压Common Mode Voltage (VCM是呈现在同一差分对上相对于地的平均电压。这是相对于地，如此测量而得：
VCM = (Txp + Txn) / 2

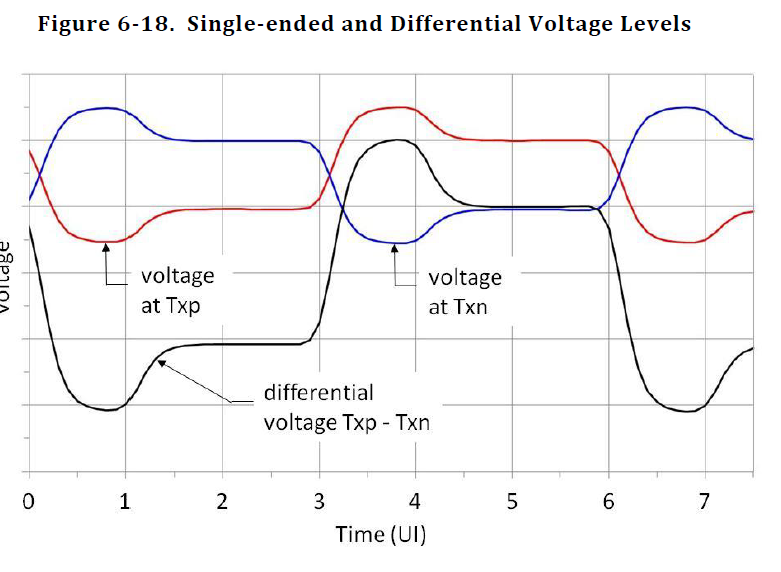

图示

显示了一个示例波形。在这个波形中，差分电压峰峰值， VDIFF-PP ，是 800 mV 。
差分电压， V DIFF ，是 400 mVPP 。
注意，尽管 Txp 和 Txn 的中心交叉点显示在 300 mV ，相应的差分电压的跨越点（ crossover point ）是 0.0 V 。中央交叉点在 300 mV 也是共模电压， VCM 。
注意这些波形包含了解加重（ de emphasis ）。
