USB3 逻辑空闲Logical Idle
USB3 的 Logical Idle（逻辑空闲）数据模式（即 D0.0 加扰数据）并不是一个在特定时刻发送的单一信号，而是在链路处于 U0 活动状态却没有实际数据或链路管理包需要发送时，持续在链路上传输的一种数据模式。
USB 3.x SuperSpeed 链路在最高速的 U0 状态下是时刻保持活跃的。当没有数据包或链路管理包需要传输时，链路并不会真的“安静”下来，而是会持续发送 Logical Idle 数据模式。这个模式是经过扰码（Scrambled）的 D0.0 符号，从信号上看，它和普通的数据没有区别，都保持着完整的信号幅度和传输速率。

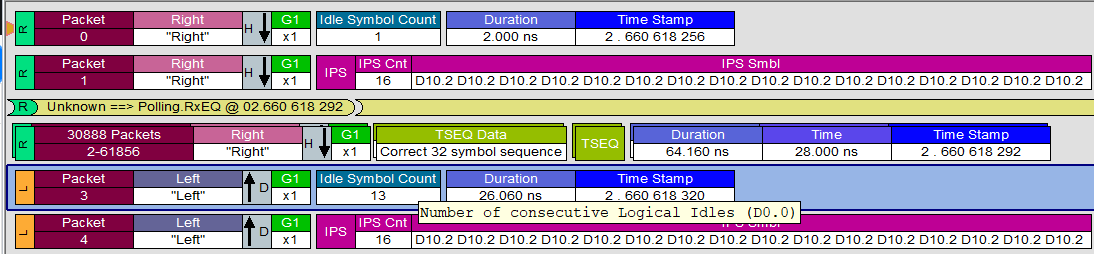

逻辑空闲抓包
- Polling.RXEQ前，主机也会下发LogIcal Idle
- Polling.RXEQ后，设备也会下发LogIcal Idle
如设备发给主机的13个逻辑空闲
与电气空闲（Electrical Idle）的区别
Logical Idle 和 Electrical Idle（电气空闲）是完全不同的两个概念：
- Logical Idle (D0.0)：发生在 U0 状态，是一个“数据模式”。表示“现在没正事，但时刻准备着”。
- Electrical Idle：发生在低功耗状态（如 U1/U2/U3），是物理信号的“安静状态”，这时发送端的差分电压会被拉到共模电压，几乎没有信号活动。
与LDN和LUP的区别
Logical 是PHY物理层的，LDN和LUP是链路层的。
Logical Idle、LDN 和 LUP 虽然都在 USB 3.x 链路处于 U0 活动状态时出现，但它们的本质、作用和发送方完全不同。
| 特征 | Logical Idle (逻辑空闲) | LDN (下行端口活性指示) | LUP (上行端口活性指示) |
|---|---|---|---|
| 本质 | 数据模式（PHY层信号） | 链路管理包 (LMP)（链路层数据包） | 链路管理包 (LMP)（链路层数据包） |
| 核心作用 | 占位符/同步保持。在没有实际数据或链路管理包发送时，持续发送特定模式的信号（加扰的D0.0），以维持接收端的时钟同步和链路激活状态。 | “心跳”信号。由主机下行端口定期发送给设备，用于向链路伙伴表明自己（主机） 仍在正常工作，链路处于活动状态。 | “心跳”信号。由设备上行端口定期发送给主机，用于向链路伙伴表明自己（设备） 仍在正常工作，链路处于活动状态。 |
| 发送方 | 发送数据的任意一方（主机或设备）。谁在U0状态下没有数据要发，谁就发送。 | 仅限主机（下行端口） | 仅限设备（上行端口） |
| 触发条件 | 任何处于 U0 状态且无任何数据包或LMP需要发送的时刻。 | 在U0状态下，主机若无其他事务发送，需每隔10µs发送一次。 | 在U0状态下，设备若无其他事务发送，需每隔10µs发送一次。 |
| 协议层次 | PHY层（物理层） 的信号行为。 | 链路层的一个管理包（LMP），有特定的包格式和CRC校验。 | 链路层的一个管理包（LMP），有特定的包格式和CRC校验。 |
基础与上层：Logical Idle 是链路在U0状态下最底层、最基础的“填充”信号，就像一个持续播放的“白噪声”占位符。而 LDN 和 LUP 是需要被封装成特定格式的“上层管理指令”，它们也是众多需要被发送的“数据包”中的一种。
主动与被动：LDN/LUP 是链路在没有任何数据传输时，为了主动向对方证明自己“活着”而发送的“心跳包”。而 Logical Idle 则是一种被动的、无特定信息含义的“背景信号”，它在所有需要发送的内容（包括LDN/LUP）都停止时才会出现。
作用范围：Logical Idle 服务于物理链路的同步和电气特性维护；而 LDN/LUP 服务于链路层的状态管理和活性确认。
Logical Idle 是链路空闲时的“背景音”，而 LDN 和 LUP 是主机和设备为了维持链路状态而定时敲击的“心跳声”。
