USB3.0 CTLE电路

CTLE = Continuous-Time Linear Equalizer 连续时间线性均衡器,是USB3.0 接收端（RX PHY 内部）必备模拟电路模块，放在 CDR 时钟恢复前面，专门修复传输畸变信号.

在 USB3.0 发送端（TX）眼图与抖动测试中，测量对象为被测信号经过参考测试信道后 TP1 测试点的眼图与抖动参数。
图中Reference test channel即参考测试信道，规范定义三种类型：长信道（long channel）、短信道（short channel）、3 米电缆信道。

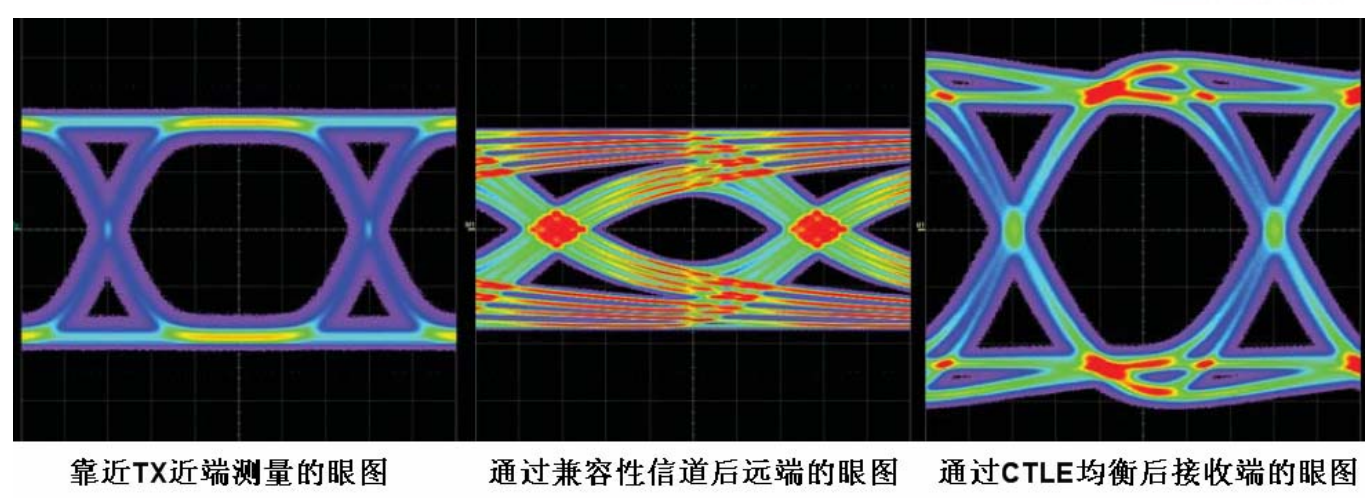

若采用长信道或长电缆传输，信号抵达接收端时衰减幅度很大，眼图会趋于闭合。USB3.0 芯片接收端内置CTLE 均衡器对畸变信号做补偿均衡处理；经过 CTLE 校正后，信号眼图质量会显著改善。因此测试仪器需要分析CTLE 均衡处理之后的眼图与抖动指标。
