USB3总线分析仪传输抓包分析
USB3设置配置SET_CONFIGURATION传输(NRDY)
2026-06-02
本文链接为:http://www.usbzh.com/article/detail-1681.html ,欢迎转载，转载请附上本文链接。
整体流程：SetConfig配置 → 主机下发HID控制报文 → 设备先NRDY流控暂停 → ERDY就绪恢复 → 最终ACK正常结束

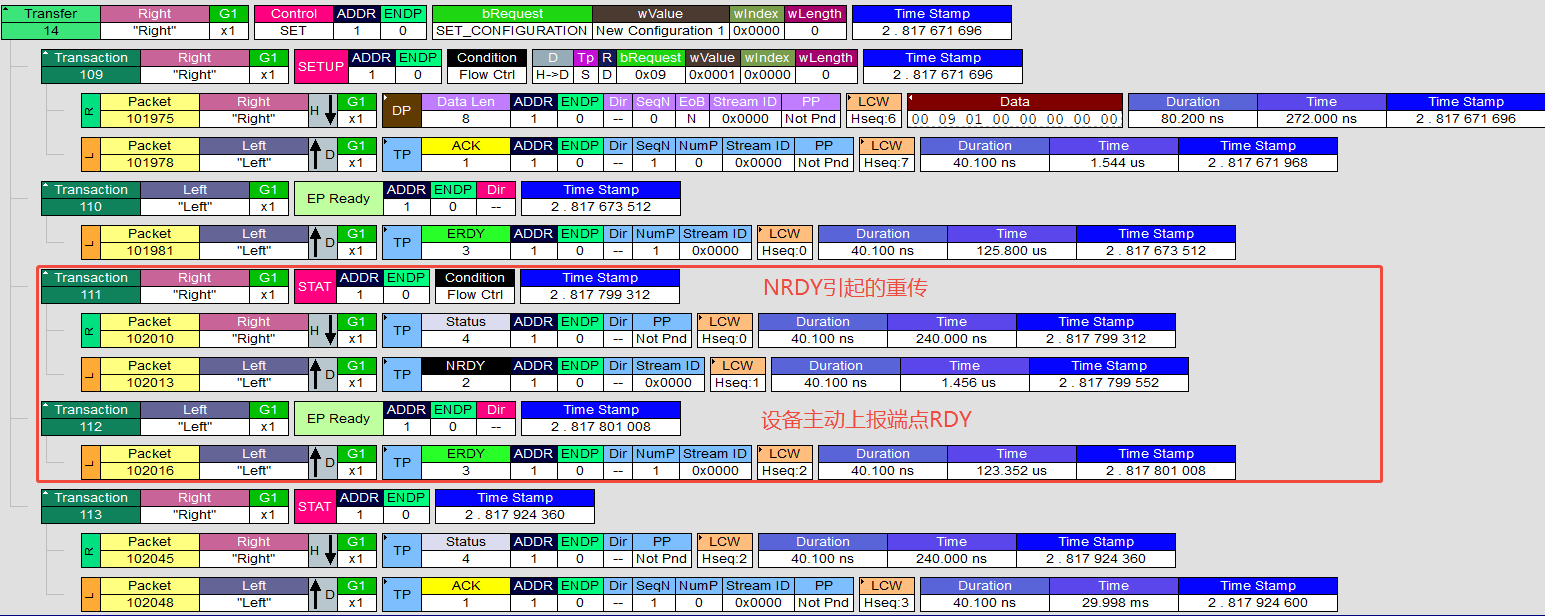

1. Transaction14：SET_CONFIGURATION 标准配置描述符
- 传输类型：控制SETUP事务，ADDR=1、ENDP=0
bRequest=SET_CONFIGURATION，wValue=1：主机下发配置1，USB设备进入配置态，端点0正式启用收发，是后续所有交互的前置。
2. Transaction109：控制下发（主机→设备 OUT）
- SETUP包：
bRequest=0x09（SET_FEATURE），wValue=0x0001，主机发起特性设置控制请求 - OUT数据包：
Data = 00 09 01 00 00 00 00 00（8字节DATA），主机把载荷下发到设备EP0 - 设备回ACK：设备成功收下OUT数据，链路应答正常。
3. Transaction110：设备上报ERDY（端点就绪通知）
EP Ready + ERDY令牌包：设备通过IN方向发送ERDY，含义：IN端点缓冲区空闲就绪，随时可以接收主机IN令牌拉取数据；USB3链路流控机制：ERDY=Device IN buffer ready。
4. Transaction111：设备发送NRDY → 触发流控暂停（关键异常点）
- 主机发起STAT状态阶段交互，设备回复 NRDY 令牌包
- NRDY释义：设备当前IN缓冲区满载/忙，无法接收主机后续IN请求，主动挂起链路流控，图中标注注释：
endpoint has initiated flow control by sending an NRDY packet和抓包完全对应。 - 此时主机收到NRDY，停止继续发起IN传输，等待设备就绪。
- NRDY释义：设备当前IN缓冲区满载/忙，无法接收主机后续IN请求，主动挂起链路流控，图中标注注释：
5. Transaction112：设备再次上报ERDY，解除NRDY阻塞
设备再次发送ERDY：缓冲区资源释放完毕、取消流控，通知主机可以继续发起IN事务读取数据。
6. Transaction113：控制传输状态阶段收尾（IN+ACK）
- 主机发起IN状态阶段（控制传输标准收尾），设备回送状态包，主机ACK应答；
- 整组
SET_CONFIGURATION控制传输完整闭环结束。
