USB3.0 Loopback抓包

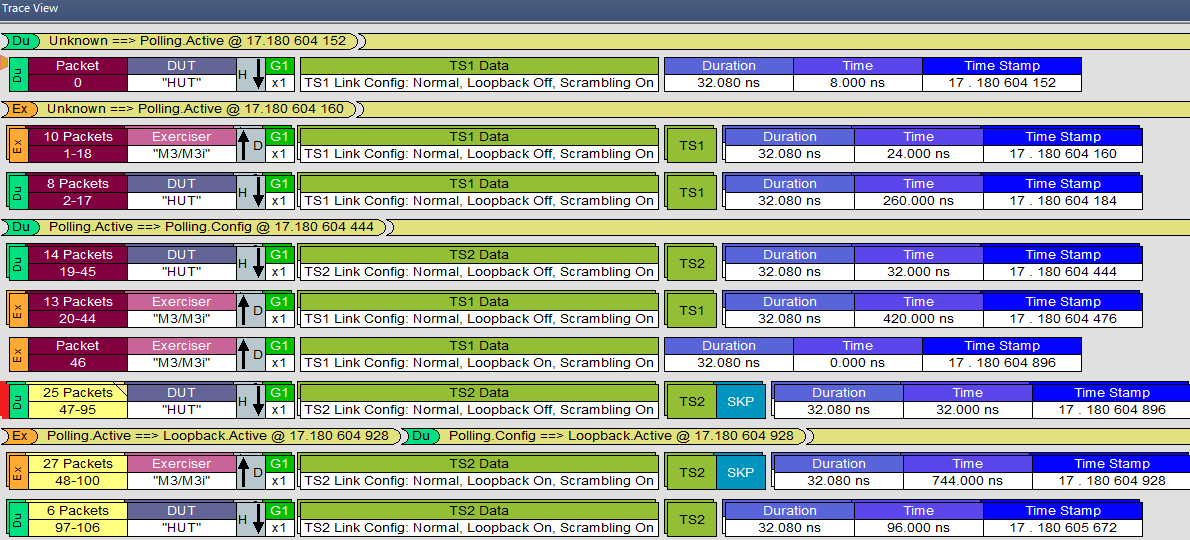

LoopBack配置

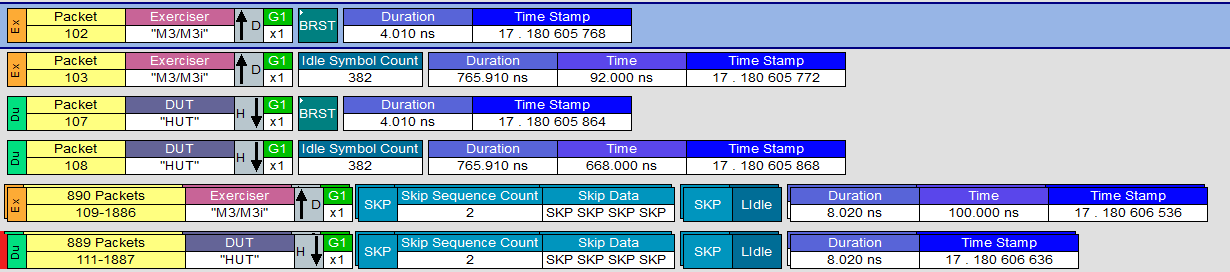

下面的SKP,Logical Idle和LoopBack Packets

• SKP:109-18886,1111-1887
• Logical Idle:103,108
• Loopback Packets:102,107

设备给主机：102=Burst批量突发传输→103=链路Idle空闲
主机给设备：107=Burst批量突发传输→108=链路Idle空闲

① 102：Burst突发传输（TP/Burst包簇）

Loopback模式下，PHY/控制器按预设Burst长度连发一串数据包：

• 由连续TP（Transaction Packet）拼接成一次Burst爆发，对应USB3数据包序列；
• 物理层持续发符号、链路处于活跃L0工作状态，无SKP填充长空闲。

② 103：链路Idle空闲期

一轮Burst发完后，控制器停止发包，进入链路空闲：

1. 链路由有效数据切换为SKP有序集填充（USB3空闲填充码）；
2. 保持L0链路状态（Loopback一般不降功耗切L1/L2），仅空填充，对应抓包空闲帧103；

   空闲时长由固件配置：Burst间隔周期（IPG，Inter-Packet Gap）决定。

2、补充Loopback特有细节

1. Loopback包特征：收发同源（TX数据直接环回RX），Burst长度、空闲间隔是寄存器配置值，所以抓包呈现固定周期：Burst→Idle→Burst→Idle循环；
2. 和普通IN/OUT批量传输区别：普通USB Bulk受主机调度、缓冲水位控制，Burst长度不规整；Loopback是硬件自主发包，分段边界整齐（102/103、107/108清晰切分）；
3. 链路状态：全程基本锁定L0，不会出现Link CMD切节电状态，空闲仅SKP填充。

3、快速校验小方法

• 统计102包总字节数 = 单次Burst配置长度；
• 统计103空闲时长 = IPG寄存器配置间隔；
  两者和固件配置一致即可确认分段无误。

包统计

这两行是抓包软件按收发两个方向的总包计数：
890 packets：TX 发送总包（设备 PHY 往外发的包）
889 packets：RX 接收总包（线路收进来的包）
1、差 1 包的原因（Loopback 场景标配现象）
Loopback 是芯片 TX→片内环回→RX：
首轮 TX 先发 1 包，还没环回收到，RX 计数滞后 1；
抓包终止瞬间：最后一个 TX 包已经送出，但环回数据还没走完 PHY 链路、没被 RX 捕获，就出现 TX=890，RX=889。
