USB3.0 去加重比值

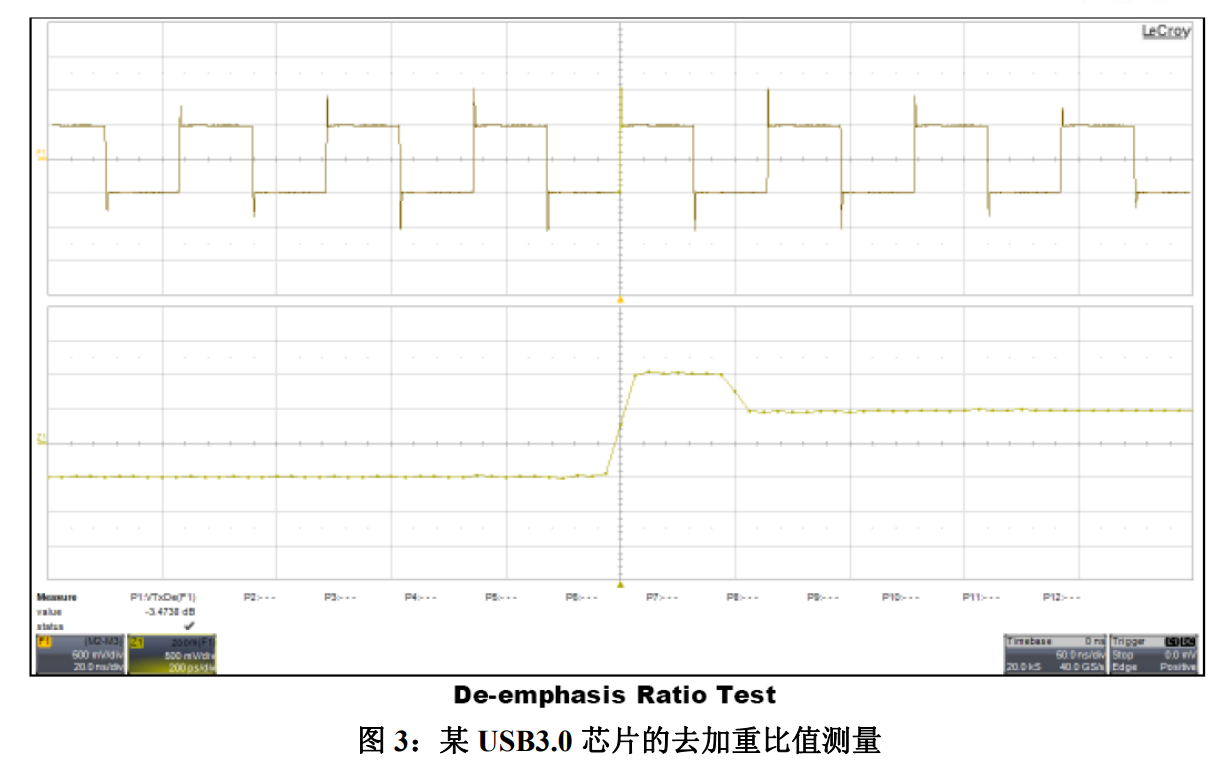

一、图片基础信息

• 设备：LeCroy（力科）高速示波器，USB3.0发送端TX一致性测试项目
• 项目名称：De-emphasis Ratio Test 去加重比值测试
• 实测读数：-3.4738 dB

二、波形分区说明

1. 上方波形：连续比特数据流全貌
   直观呈现去加重特征：

• 电平跳变位（0↔1）：满幅度输出
• 紧随其后的连续相同比特：幅值主动压低，是去加重波形典型形态

1. 下方单比特局部放大波形
   专门截取一次电平跳变过程：

• 左侧平稳段：连续比特，压低后电平
• 中间跳变沿：跳变位，恢复满幅值
• 右侧平缓回落：后续连续比特重新进入衰减电平
  示波器通过两段电平差值自动计算dB比值。

三、指标判定（USB3.0 Gen1 5Gbps官方规范）

1. 标准标称值：要求去加重 = -3.5 dB
2. 实测值：-3.4738 dB

   偏差=∣−3.4738−(−3.5)∣=0.0262 dB


该偏差在USBIF允许公差范围之内，去加重指标Pass，符合USB3.0发送端电气规范

公差常识：USB3.0一般允许去加重范围约 -3.0dB ~ -4.0dB，超出区间判定TX输出不合格。

四、原理回顾（匹配你之前学习内容）

1. 去加重定义：发送端对连续相同比特预先衰减，抵消传输线缆/PCB天然高频损耗，减小码间干扰ISI
   数值越负，代表连续比特压得幅度越大。

五、测试意义

1. 是USB3.0 TX一致性必测项，去加重偏离超标会导致长线传输眼图收缩、接收端BER误码上升
2. 该测量点一般对应你前一张原理图里的TP1测试节点，是USBIF认证官方测量点位
3. 若数值偏浅（如-1dB~-2dB）：补偿不足；数值过深（小于-4dB）：过度预失真，同样劣化接收裕量

为什么去加重能减少码间干扰

这个问题问到了高速信号设计的核心。要理解去加重为什么能减少码间干扰（ISI），我们需要先弄明白码间干扰是怎么产生的，然后看去加重是如何“对症下药”的。

1. 码间干扰（ISI）是怎么来的？

在高速通道（如PCB走线、线缆）中，信号衰减有一个关键特性：频率越高，衰减越大。

• 高速信号（如USB 3.0的5Gbps）本质上是方波，而方波在频域上由基频（2.5GHz）和无数高次谐波（如5GHz、7.5GHz…）组成。
• 当信号通过通道时，高频谐波被严重衰减，低频谐波衰减较小。

这就导致接收端看到的信号，不再是陡峭的方波，而是一个上升沿和下降沿都变缓了的“钝化”波形。更致命的是，如果上一个比特是“长1”或“长0”（即没有跳变），它会把通道“充电”到一个稳定的高电平或低电平状态；而当紧接着要跳变到相反状态时，由于电容效应，信号无法立刻从高电平“爬”下来，导致这个跳变位的起始电压不在0电平，而是一个残留的高电压。这种“残留电荷”干扰了当前比特的判决，就是码间干扰（ISI）。

2. 去加重是如何“精确打击”这种干扰的？

去加重策略的核心思路是：既然跳变位（高频信号）到达接收端时最弱，那就在发射端提前给它“强化”或“不加压”；既然非跳变位（低频信号）到达接收端时最强，那就在发射端主动把它“压低”。

具体实现上，去加重只压低“非跳变位”的幅度，而保持“跳变位”的幅度不变。

• 对于跳变位（例如从0跳到1）：发射端输出满幅度（如标称的800mV）。这个强烈的跳变信号虽然经历高频损耗衰减，但因为有最高的初始能量，到达接收端时依然能被正确识别。
• 对于非跳变位（例如连续的1）：发射端输出幅度被主动降低（如降低3.5dB，即约533mV）。这部分信号频率较低，损耗小，即使发射端压低它，到达接收端时幅度依然足够，且不会过度积累残留电荷。

这样就达到了一个精妙的平衡：让所有到达接收端的比特（无论跳变还是非跳变），其幅度都趋于一致，不再有高有低。 当接收端的判决器看到一串幅度均匀的比特流时，眼图的高度和宽度都得到了优化，误码率自然就下降了。

关于去加重严禁超过4dB”

去加重是把双刃剑。
如果去加重过大（超过4dB），非跳变位被压得太低，到达接收端时可能信号不足，无法被正确判别，导致误码。因此标准将上限定在4dB，是为了在减少码间干扰和保证基础信号幅度之间取得最佳平衡点。

总结来说，去加重并非一种“万能补药”，它是一种预畸变（Pre-emphasis）技术，通过精确调整发射端不同比特的幅度，来预补偿通道的频率选择性衰减，从而在接收端恢复出等幅的信号，有效抑制码间干扰。这也是为什么在几乎所有高速串行总线（PCIe、USB、SATA等）中，去加重都是必备的发射端均衡技术。
