USB3的信号测量

规范眼图测试需依托合规参考信道进行，这类信道分别模拟长线和短线两种场景，以覆盖实际产品应用中可能出现的各类信号损耗情况。

由于信道传输特性不理想，接收端的原始眼图可能完全闭合。为此，规格书中提供了基于接收均衡器（CTLE）的参考设计方案，该均衡器针对合规测试信道进行了专门优化，旨在恢复并有效张开接收端闭合的信号眼图。

长通道和短通道

• 短通道：直连无长线、无负载板，简易调试用；
• 长通道：中间串 3 米标准参考线缆 + 末端加信道负载板，合规认证必用。

短通道的测量连接图

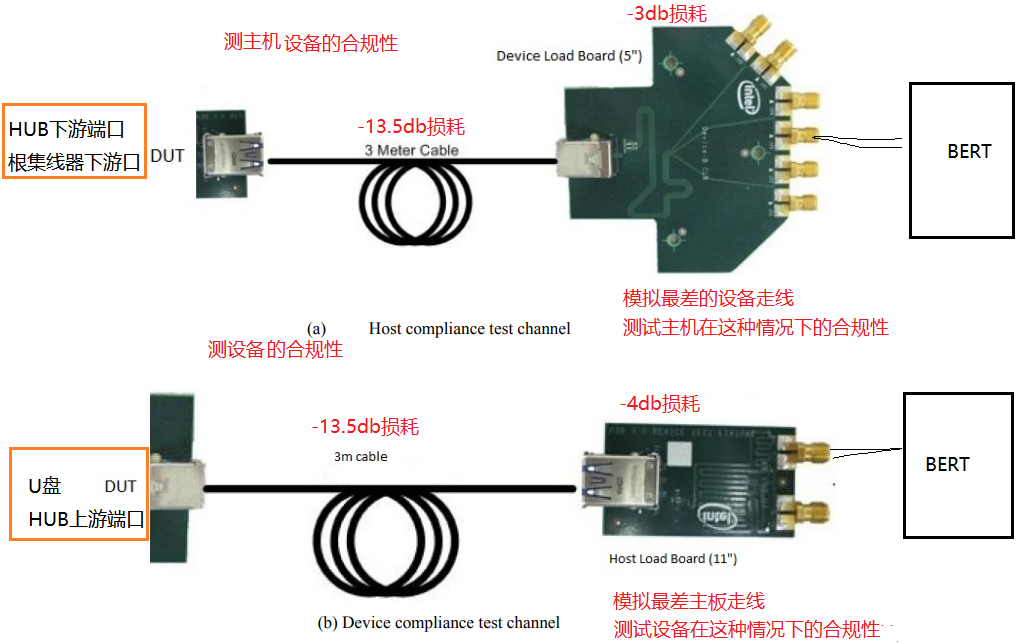

长信道的测量连接图

USB3.2 Gen1(5G) / Gen2(10G) 测量对应的全套规范文档

一、USB3.2 Gen1（5GT/s，原USB3.0）

1. 协议主规范（强制标准，眼图/均衡基础定义）

Universal Serial Bus 3.0 Specification Rev 1.0（后合并进 USB 3.2 Specification）

• 第6章物理层：定义眼图指标、时钟恢复、TP2/TP3测试点、TSEQ均衡训练、参考接收均衡CTLE公式。

2. 信道&均衡配套白皮书

USB 3.0 SuperSpeed Equalizer Design Guidelines（2011-06-10）

• 用途：Gen1 5G合规信道模型、长短链路损耗、发送/接收均衡参考模型、TSEQ训练仿真方法、补充低损耗信道；
• USB 3.0 SuperSpeed Equalizer Design Guidelines

3. 一致性测试规范（实操测量流程、判定标准）

SuperSpeed USB Electrical Compliance Test Specification (CTS)

• 规定示波器测量步骤、眼图合格阈值、去嵌入、参考均衡加载流程。

二、USB3.2 Gen2（10GT/s，原USB3.1 Gen2）

1. 协议主规范

USB 3.1 Specification Rev 1.0 / USB 3.2 Specification
物理层新增10G速率专属均衡、信道损耗、眼图模板、CTLE参数。

2. Gen2专属配套白皮书

Methodology Used to Determine SuperSpeed USB 10 Gbps (USB 3.1) - Gen2 Channel and Cable Assembly High Speed Compliance（2013年4月发布，USB-IF官网可下载）

• 内容：Gen2 10G合规信道模型、线缆损耗、Gen2专用参考均衡器、10G眼图测试仿真基准。
• Methodology Used to Determine SuperSpeed USB 10 Gbps (USB 3.1) - Gen2 Channel and Cable Assembly High Speed Compliance

3. Gen2一致性测试规范

USB 3.1 Gen2 Electrical Compliance Test Specification
包含10G专属发射机均衡、接收机均衡、高速眼图、SSC、抖动全套测量方法。

数据流向

测试全流程的信号流向：

BERT PG（发送） → 信道板 → TP1（示波器在此校准） → DUT RX（接收）
DUT内部：接收数据 → CDR恢复时钟 → CTLE均衡 → 从TX端口环回发出
DUT TX（发送） → BERT ED（接收并比对） → 内部统计误码

在整个测试中，示波器只在校准时观察RX入口（TP1），而测试TX出口数据的工作，完全由BERT的ED在仪器内部自动完成。
