USB3 RX检测电路

1.发起检测

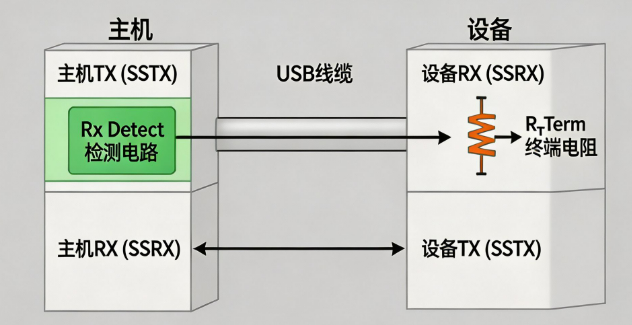

位置：主机 TX (SSTX) 通道
功能：集成专用检测电路，主动产生探测电压并完成最终的状态采样判断。

2 检测对象

位置：设备 RX (SSRX) 通道
元件：内置 R_Term 终端电阻，作为被主机探测的被动负载特征。

3 逻辑通路关系

主机的 SSTX 发送通道与设备的 SSRX 接收通道通过 USB 物理线缆直接相连，形成唯一的检测路径。主机正是利用此单向链路，从自身发送端验证对端设备接收端的存在性

▌ 发起端特征
具备“主动探测能力”的模块完全位于主机 TX 内部，所有电压生成、阻抗测量和状态判定逻辑均在此完成，无需主机 RX 参与。

▌ 接收端特征
设备端仅需提供规范的电气特性负载。只要 SSRX 通道正确挂载 R_Term 终端电阻，就能被主机识别为“设备已连接”，无需主动反馈任何信号。

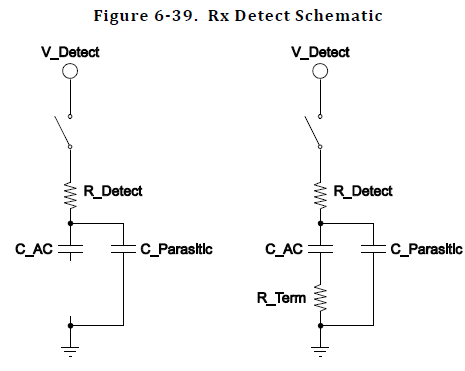

RX检测等效电路

如规范所述，Rx Detect是通过充放电的时间来确定外部是否有设备的。主机端的TX在其加上共模电压，由于接上设备端的RX接与不接外设备（无R_term)电阻从而引起充放电时间不一样。

一、推荐的接收端检测完整流程

1. 发送端预准备
   发送器在输出共模偏移检测电平前，先输出稳定直流电压。
2. 发送端发起检测信号
   发送器改变差分线Txp/Txn共模电压，用来探测对端接收端是高阻状态；该高阻阻抗有规范参数 Z_RX-HIGH-IMP-DC-POS 约束上限。
3. 依据电压爬升速率判断是否存在接收设备
   通过发送端侧电压建立快慢区分有无对端接收器：

• 无设备：电压上升仅由发送端内阻、线缆寄生电容、串联隔直电容决定；
• 有设备：电压上升额外叠加了对端接收端匹配终端电阻的负载，充电速率明显不同。

二、特殊链路状态下的检测规则

1. 退出电气空闲（Electrical Idle）
   不需要完整执行接收检测流程，也可以中途终止检测。
2. 设备刚上电接入阶段
   外设接收端必须持续保持高阻态，直到自身电源稳定。
   目的：防止主机误识别设备、在外设未就绪时提前发起链路均衡训练。
3. 端口Disabled（禁用）状态
   端口接收终端必须维持规范限定的高阻 Z_RX-HIGH-IMP-DC-POS，直到上层指令退出禁用状态。
4. 端口U1/U2/U3低功耗空闲状态（对比Disabled）
   和禁用态相反：处于U1/U2/U3电气空闲的端口，必须打开接收端终端匹配电阻，满足 R_RX-DC 直流阻抗规范。
