USB3.0 GEN1 Polling状态机

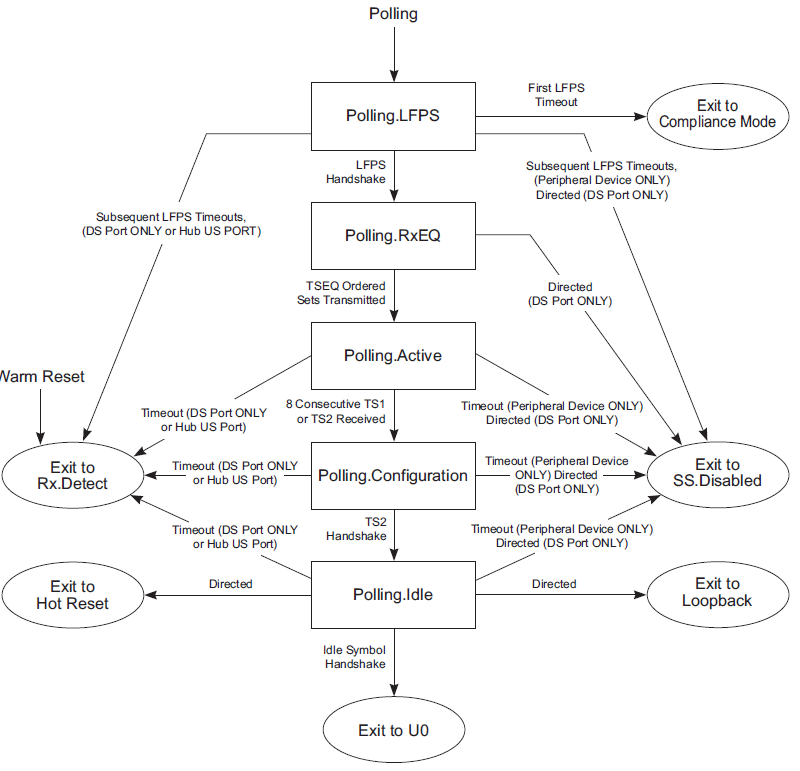

图为 USB 3.x 规范 Polling 轮询子状态机，共6个工作状态 + 6个退出终态，下面按状态流转顺序逐条拆解全部转换触发条件，区分下行端口DS Port、Hub端口、外设Peripheral Device专属规则。

一、入口：Polling.LFPS

进入来源

顶层 Polling 总状态直接进入 Polling.LFPS

流出转换

1. → Polling.RxEQ
   触发：完成 LFPS Handshake（LFPS握手交互）
   两端互相发送/识别LFPS信号，链路底层协商完成，进入均衡阶段。

2. → Exit to Compliance Mode（进入测试合规模式）
   触发：First LFPS Timeout（首次LFPS超时）
   上电后第一轮LFPS协商超时，端口切到合规测试模式，用于SI信号测试。

3. → Exit to SS.Disabled（超高速端口禁用）
   触发：Subsequent LFPS Timeouts（后续多次LFPS超时）
   限定条件：仅外设设备 Peripheral Device、仅定向下行DS Port
   多次LFPS协商失败，直接关闭超高速链路。

二、Polling.RxEQ（接收均衡阶段）

进入来源

Polling.LFPS 完成LFPS握手

流出转换

1. → Polling.Active
   触发：发送完成 TSEQ Ordered Sets（TSEQ有序集序列）
   发送均衡训练序列，Rx完成均衡参数适配，进入活跃同步阶段。

2. → Exit to SS.Disabled
   触发：Subsequent LFPS Timeouts（多次LFPS超时）
   限定：仅DS下行端口 / Hub USB端口；定向DS Port专属分支
   均衡阶段LFPS交互反复超时，关闭超高速端口。

3. → Exit to Loopback（环回测试）
   触发：Directed（定向环回指令），仅DS下行端口
   收到主机下发的定向Loopback测试指令，进入硬件环回测试状态。

三、Polling.Active（链路同步激活阶段）

进入来源

Polling.RxEQ 发送完TSEQ训练序列

流出转换

1. → Polling.Configuration（链路配置阶段）
   触发：连续收到 8组TS1/TS2有序集
   TS1/TS2是链路同步码，连续8个代表两端时钟同步稳定，进入配置协商。

2. → Exit to SS.Disabled
   触发：Timeout（超时），限定：仅外设设备、定向DS Port
   同步阶段长时间收不到有效TS码，链路失效，禁用SS端口。

3. → Exit to Rx.Detect（接收检测复位）
   触发：Timeout（超时），限定：仅DS下行端口 / Hub USB端口
   Hub/主机下行端口同步超时，退回底层接收检测状态，重新检测设备。

4. → Exit to Loopback
   触发：Directed（定向环回指令），仅DS Port
   收到测试指令切环回模式。

四、Polling.Configuration（链路参数配置协商）

进入来源

Polling.Active 收到连续8个TS1/TS2

流出转换

1. → Polling.Idle（轮询空闲状态）
   触发：完成 TS2 Handshake（TS2握手）
   TS2携带链路速率、供电、带宽等配置参数，两端协商一致，进入Idle。

2. → Exit to SS.Disabled
   触发：Timeout（超时），限定：仅外设、定向DS Port
   外设侧TS2参数协商超时，关闭超高速链路。

3. → Exit to Rx.Detect
   触发：Timeout（超时），限定：仅DS下行端口 / Hub端口
   主机/Hub侧协商超时，退回接收检测，重新枚举。

4. → Exit to Hot Reset（热复位）
   触发：Directed（定向热复位指令），仅DS Port
   主机下发热复位信号，链路执行热复位流程。

5. → Exit to Loopback
   触发：Directed（定向环回指令），仅DS Port
   测试指令切入环回。

五、Polling.Idle（轮询空闲，链路就绪前最后一步）

进入来源

Polling.Configuration 完成TS2握手

流出转换

1. → Exit to U0（正常工作状态）
   触发：完成 Idle Symbol Handshake（空闲符号握手）
   两端交互空闲有序集，确认链路完全稳定，退出Polling，进入USB3正常传输U0状态。

2. → Exit to Hot Reset
   触发：Directed（定向热复位），仅DS Port
   收到复位指令，执行链路热复位。

3. → Exit to Loopback
   触发：Directed（定向环回），仅DS Port
   进入硬件环回测试。

六、全局通用退出分支（所有Polling子状态均可触发）

Warm Reset（热复位信号）

任意Polling子状态收到Warm Reset信号 → Exit to Rx.Detect
热复位会强制链路退回底层接收检测，重新走完整轮询流程。

关键规则区分（图中限定条件汇总）

1. DS Port Only（仅下行端口，主机/Hub下游口）
   可触发：退回Rx.Detect、Hot Reset、Loopback、多次LFPS超时关端口
2. Peripheral Device ONLY（仅外设设备，U盘/硬盘等从设备）
   超时只会走向 SS.Disabled（直接关闭超高速，不会退回Rx检测）
3. Hub US Port（Hub自身上行端口）
   超时统一退回 Rx.Detect，不会直接禁用端口
4. Directed（定向指令）
   主机下发专用链路测试/复位指令，仅下行端口支持，切换Hot Reset / Loopback
5. Timeout 分类
   • First LFPS Timeout：首次LFPS超时 → 合规测试模式
   • Subsequent LFPS Timeouts：多次LFPS超时 → SS.Disabled（外设）/ Rx.Detect（Hub/主机）
   • TS同步/配置阶段Timeout：按端口类型分流至Rx.Detect 或 SS.Disabled
