PCIE-xHCI的兼容ID

在PCIe规范中，定义了各种PCI类设备，系统厂家一般提供根据这些类设备提供对应的兼容驱动，不需要额外开发。这相当任意一家USB相机只需符合对应的UVC规范，都可以使用USBVIDOE驱动而实现免驱动。

PCI设备xHCI控制器类的硬件兼容ID为PCI\CC_0C0330，其中

• PCI：表示设备连接在PCI总线（外部设备互连总线）上。
• CC：Class Code 的缩写，表示设备类别代码。
• 0C0330：具体的类别代码，其中 0C 代表“串行总线控制器”，03 代表“USB控制器”，30 代表 “xHCI” ——即 USB 3.0 可扩展主机控制器接口

以上信息可见PCI_Code-ID_r_1_11v24_Jan_2019-PCI.pdf
https://uefi.org/sites/default/files/resources/PCI_Code-ID_r_1_11v24_Jan_2019.pdf

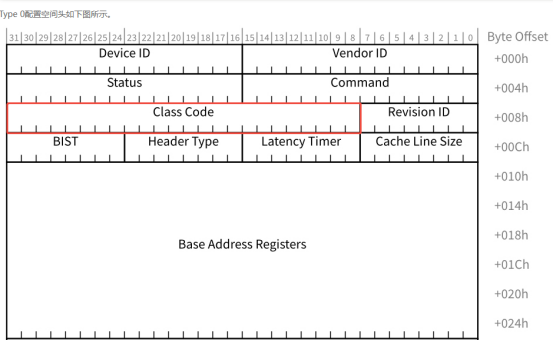

而以上信息存储的PCI设备的配置空间ClassCode（偏移地址08）中，其分别为BaseClass,SubClass,ProgIntf和Rev.Id,如xHCI的对应值为：
BaseClass=0x0C
SubClass=0x03
ProgIntf=0x30

例如：PCI_CLASS_SERIAL_USB_XHCI = 0x0C0330

• 0C = Serial (Class)
• 03 = USB (Subclass)
• 30 = xHCI (Prog-IF)

而PCI配置空间的内容由PCI设备外接的EEROM决定。

linux的硬件ID匹配

static const struct pci_device_id pci_ids[] = {
    { PCI_DEVICE_CLASS(PCI_CLASS_SERIAL_USB_XHCI, ~0),},
    { /* end: all zeroes */ }
};

其它写法：

// 写法1：只匹配 USB xHCI 类
{ PCI_DEVICE_CLASS(PCI_CLASS_SERIAL_USB_XHCI, ~0) }

// 写法2：匹配 USB 类的所有设备（包括 xHCI、OHCI、UHCI 等）
{ PCI_DEVICE_CLASS(PCI_CLASS_SERIAL_USB, 0xFF0000) }

// 写法3：匹配所有 USB 设备（包括所有 subclass）
{ PCI_DEVICE_CLASS(PCI_CLASS_SERIAL_USB, ~0)

宏定义：

#define PCI_CLASS_SERIAL_USB        0x0c03
#define PCI_CLASS_SERIAL_USB_UHCI    0x0c0300
#define PCI_CLASS_SERIAL_USB_OHCI    0x0c0310
#define PCI_CLASS_SERIAL_USB_EHCI    0x0c0320
#define PCI_CLASS_SERIAL_USB_XHCI    0x0c0330
#define PCI_CLASS_SERIAL_USB_CDNS    0x0c0380
