USB总线分析仪 USB Packet Viewer

2022-01-03 2451 10

usbpacketviewer

说明

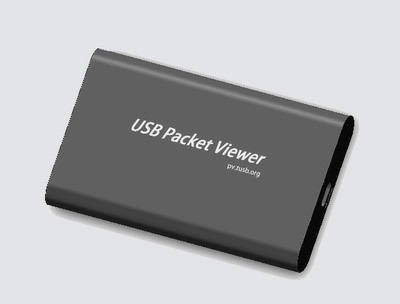

USB Packet Viewer是一款便携式USB协议分析仪,能够捕捉USB通讯的底层数据包以及总线事件。

站长手中有一款USB Packet Viewer产品,讲道理这是一款性价比超高的工具,只有几百块钱的价格(可以说是市面上同类产品的最低价),但确达到了惊人的抓包解析效果。最难能可贵的是提供了二次开发接口,这对USB开发人员特别是自定义通讯人员来说,简单太友好了。

功能特性

  • 支持低速、全速高速
  • 通讯速率自动检测
  • 32MB硬件缓存深度
  • 支持实时协议解析,支持硬件包过滤
  • 支持多种协议解析,目前支持HID、MSC、Audio、Video、HUB、CDC、FTDI设备
  • 协议解析功能开源,解码功能支持二次开发
  • 支持多种文件格式,文件解析支持二次开发

规格参数

  • 尺寸: 101mm × 61mm × 13mm
  • 重量:70g
  • USB 5V供电,工作电流 250mA
  • 监听及供电口: Type-C 母座
  • 主机接口: Type-C 母座
  • 设备接口: USB-A 母座

包装清单

  • 分析仪主机
  • USB Type-C数据线,长线
  • USB Type-C数据线,短线

上位机应用协议分析程序软件

驱动安装程序

  • 驱动自动安装程序,支持Windows XP及以后的Windows系统。
  • 绿色软件,解压即用。
  • 运行即可自动安装驱动。
  • 安装过程会持续数分钟。在Windows XP上需要先插入设备再安装驱动。
  • 下载地址:http://www.usbpacketviewer.com/downloads/usbpv_driver.zip

价格及购买地地址

价格:¥699.00-799.00 (参考)
官网:http://www.usbpacketviewer.com/
QQ群:733863085
淘宝购买地址:https://item.taobao.com/item.htm?id=621981417136

视频教程

软件界面

usbpacketviewer
usbpacketview
