USB总线分析仪
+ -

一款用于构建、分析和破解USB设备的开源、多功能工具LUNA

2022-01-07 2224 0

这是众筹网站CrowSupply上发布的一个新的众筹项目,设计文件已经上线众筹并设计文件开源。

LUNA

项目链接:https://www.crowdsupply.com/great-scott-gadgets/luna

LUNA是一个完整的工具包,使用FPGA技术与USB工作;并提供硬件、网关和软件来启用USB应用程序。

LUNA可以用来做以下的一些事:

  • 协议分析 - 低速、全速、或高速USB。LUNA提供硬件设计和网关,允许被动USB监控。当与ViewSB USB分析仪工具包结合时,LUNA硬件+网关可以作为一个功能齐全的USB分析仪使用。
  • 创建您自己的低速、全速高速,或(实验性)超高速USB设备。LUNA提供了一个nMigen网关的集合,允许您轻松地在网关、软件或两者的组合中创建USB设备。
  • 将USB功能构建到新的或现有的片上系统(SoC)中。LUNA能够针对常见的Wishbone总线生成定制外设,使其易于集成到SoC设计中,该库为开发简单的SoC设计提供了简单的自动化。

未来你可以使用LUNA做一些事情:

  • USB通信的中介 - LUNA工具包将能够充当一个USB代理,当USB数据在主机和设备之间流动时,可以透明地修改USB数据。

  • USB逆向工程和安全研究 - LUNA工具包将作为一个理想的后端工具,如FaceDancer, 允许简单仿真和快速原型兼容和不兼容的USB设备。

技术指标:

  • 使用Lattice的LFE5U-12F ECP5 FPGA,支持yosys+nextpnr开源FPGA流程;
  • 3个高速USB接口,每个连接到一个USB3343 PHY,能够以高达480Mbps的速度工作:
  • 两个USB Type-C连接器用于设备模式通信(左侧)
    • 一个USB Type-C连接器,用于主机模式通信、设备模式通信、或USB分析(右侧);
    • 一个USB Type-A连接器用于主机模式通信或USB分析(右侧,与Type-C连接器共享);
  • Microchip SAMD11调试控制器允许用户配置FPGA,并提供多个诊断接口:
  • 一个完整的、用户可编程的JTAG控制器,能够配置FPGA并通过JTAG与用户设计通信;
  • 内置的USB到串行通信桥,用于FPGA调试I/O;
  • 各种简单的、内置的调试机制,包括允许您创建简单的、PC可访问的注册界面的实用程序;
  • 通过三个USB电源开关,您可以控制从右侧USB连接器输入和输出的电源,从而方便分析中由USB供电的设备的受控电源循环;
  • 64Mbit (8 MiB) RAM用于缓冲USB流量或用户应用;
  • 两个未安装的用户I/O SMA连接器封装,用于触发器输入/触发器输出或用于多设备时钟/数据同步;
  • 两个未安装的Pmod I/O连接器提供16个高速FPGA用户IOs,支持用户FPGA应用程序,并允许在USB分析期间捕获逻辑电平数据;
  • 32Mbit (4 MiB) SPI接口的flash,用于无PC的FPGA配置;
  • 6个FPGA连接的用户LED和5个微控制器管理的状态LED。

全功能的开源USB协议分析仪:
全功能的开源USB协议分析仪

USB协议分析仪

采用开源、免费的设计工具KiCad设计:
093827351307

原理图顶层图
原理图顶层图

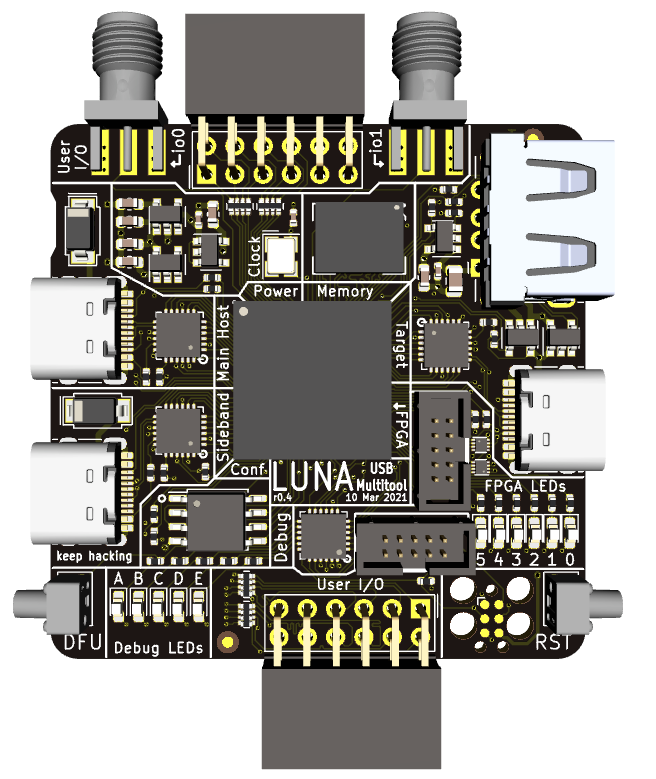

3D视图
3D视图

最终的产品大小
最终的产品大小

和类似产品的性能对比表
和类似产品的性能对比表

相关设计文档:
