UVC摄像头扩展单元调试工具-临江仙版

2021-08-11 1626 3

UVC摄像头的开发者为了实现一些私有定制协议的通讯,通常使用UVC自带的扩展单元来实现。通常是自定义一个扩展单元,再定义一些相应的选择子,然后再通过特定类请求实现与固件的通讯。 本站现提供一个Windows环境下,使用DirectShow开发的UVC扩展单元调试工具.

UVC摄像头扩展单元工具来自本站(USB中文网)技术交流群的一位技术大佬的开发,本站及本人得到了开发者的授权。

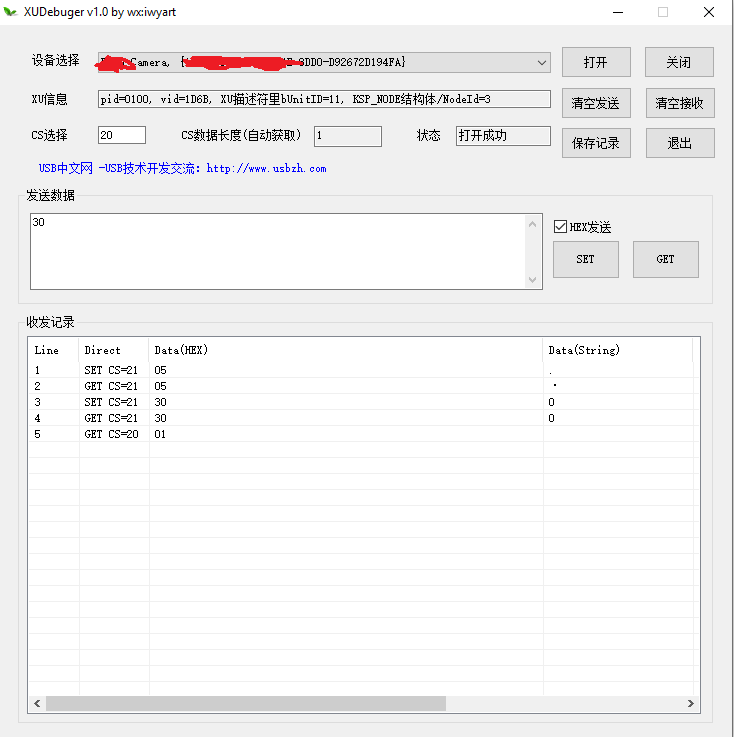

软件运行的界面如下图所示:
XUDebuger

在设备选择栏枚举出系统中所有的UVC设备,并在XU信息中显示扩展单元的信息。
这里可以通过打开按钮打开设备,在选择子这里可以自定义(10进制),对于GET_CUR请求,直接显示在收录记录信息中,对于SET_CUR可以通过发送数据栏进行设置(支持字符串和十六进制)。
实际的运行如下图所示:
XUDebuger运行

下载方式

USB中文网技术交流QQ群下载
QQ群文件/USB调试工具&测试软件/XUDebuger(UVC扩展单元调试工具).exe

QQ群号:952873936

QQ群文件下载需加入本站QQ群。
