USB调试工具
+ -

BusHound设备窗口

2021-05-10 400 0
欢迎加入官方QQ群:952873936或联系站长进行技术交流。

使用BusHound进行数据抓包,抓包的目标为设备。
BusHound提供了一个类似设备管理器的窗口,以树形的方式显示。设备树主要包括SCSI设备树和Usb设备树。
BUSHound设备窗口

设备ID

BusHound为每个显示在设备窗口中的设备树分配一个ID,这个ID在设备窗口树列表中,设备名前中括号中的数字为设备ID.
点击设备树后,会在属性窗口中显示该设备的相关信息。
如上图中设备ID为13的设备,是一个通用USB集线器,通过其属性窗口可以看到相关信息如下:

  • 硬件ID:USB\VID_05E3&PID_0610
  • 总线类型:USB2.0 高速模式。设备实际为一个USB3.0集线器,只不过被联接到系统中的USB2.0端口中。
  • 端点:设备包括2个端点,分别为端点0控制端点和端点1输入端点。

BUSHound发送命令窗口

在设备树窗口和设备属性窗口中,点击“Send Commands”按钮即可对设备发送相关的命令进行通讯。
BUSHound发送命令窗口

如我们对该集线器获取设备描述符
20210508143024922588

注意,在对设备发送命令时,一定要保证设备在工作状态D0下,否则发送命令将不成功。
如本人设电脑中接入一个USB摄像头,在非工作态时,电源状态为D3关态,这时发送命令会失败。提示Invalid Commands.
20210508143210970778

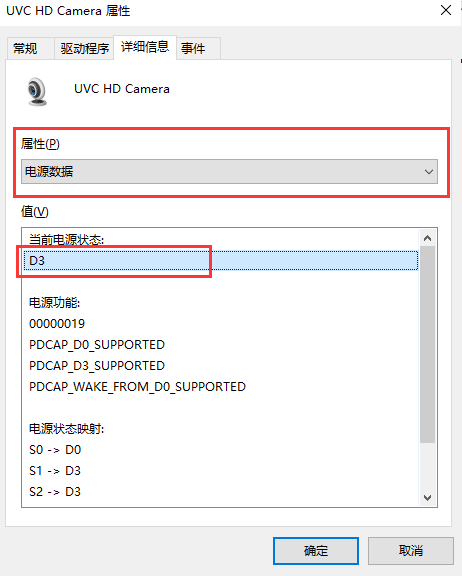

这时我们在设备管理器中,查看其设备的电源状态为D3,非工作态。
20210508143358214060
