HidReportParserV2.0正式发布

前面提到过USB中文网开发了一系列相关的USB调试及数据分析工具，其中也包括早期的HidReportParser。

HidReportParser的主要功能是通过十六进制解析出报告描述符的信息，有类像反汇编工具，将十六进制数据信息翻译成汇编指令。例如我们通过BUSHOUND等工具抓包到有一段HID设备报告描述符，其内容如下：

05  01  09  02  A1  01  09  01  A1
00  95  03  75  01  05  09  19  01
29  03  15  00  25  01  81  02  95
01  75  05  81  03  95  03  75  08
05  01  09  30  09  31  09  38  15
81  25  7F  81  06  C0

通过HidReportParser就可以解析了如下的内容：

HID报告描述符分析工具
USB中文网 http://www.usbzh.com

-----报告描述符--------------

05 01      //0       GLOBAL_USAGE_PAGE(Generic Desktop Controls)
09 02      //2       LOCAL_USAGE(Mouse)
A1 01      //4       MAIN_COLLECTION(Applicatior)
09 01      //6       LOCAL_USAGE(Pointer)
A1 00      //8       MAIN_COLLECTION(Physical)
95 03      //10      GLOBAL_REPORT_COUNT(3)
75 01      //12      GLOBAL_REPORT_SIZE(1)
05 09      //14      GLOBAL_USAGE_PAGE(Button)
19 01      //16      LOCAL_USAGE_MINIMUM(1)
29 03      //18      LOCAL_USAGE_MAXIMUM(3)
15 00      //20      GLOBAL_LOGICAL_MINIMUM(0)
25 01      //22      GLOBAL_LOCAL_MAXIMUM(1)
81 02      //24      MAIN_INPUT(data var absolute NoWrap linear PreferredState NoNullPosition NonVolatile )    Input 0.3
95 01      //26      GLOBAL_REPORT_COUNT(1)
75 05      //28      GLOBAL_REPORT_SIZE(5)
81 03      //30      MAIN_INPUT(const var absolute NoWrap linear PreferredState NoNullPosition NonVolatile )    Input 1.0
95 03      //32      GLOBAL_REPORT_COUNT(3)
75 08      //34      GLOBAL_REPORT_SIZE(8)
05 01      //36      GLOBAL_USAGE_PAGE(Generic Desktop Controls)
09 30      //38      LOCAL_USAGE(X)
09 31      //40      LOCAL_USAGE(Y)
09 38      //42      LOCAL_USAGE(Wheel)
15 81      //44      GLOBAL_LOGICAL_MINIMUM(-127)
25 7F      //46      GLOBAL_LOCAL_MAXIMUM(127)
81 06      //48      MAIN_INPUT(data var relative NoWrap linear PreferredState NoNullPosition NonVolatile )    Input 4.0
C0         //50      MAIN_COLLECTION_END

这样我们就可通过解析出的内容，很容易的分出这是一个鼠标的设备，并大致分析出数据格式。
当然，以上都是老的版本的功能，其后续的主要工作是解决BUG，和更新一些小的功能。没有特别大的突破。

时间如逝，以上的功能虽然解决了HID报告描述符分析工具从无到有，并且无法精准地分析出数据长度和格式等相关的信息，这需要对HID报告描述符很熟悉的人才能做到，所以本此更新，我们先解决长度和ReportId的问题。

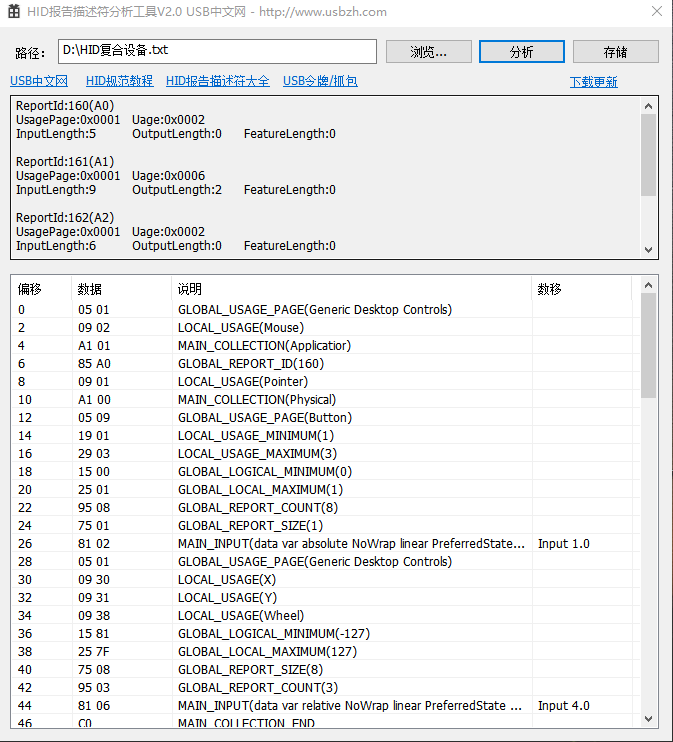

HidReportPasrserV2.0.exe此次更新后的界面如下：

我们对过分如下的报告描述符分析：

05 01 09 02 A1 01 85 A0 09 01 A1 00 05 09 19 01 29 03 15 00 25 01 95 08 75 01 81 02 05 01 09 30 09 31 09 38 15 81 25 7F 75 08 95 03 81 06 C0 C0 05 01 09 06 A1 01 85 A1 05 08 19 01 29 03 15 00 25 01 75 01 95 03 91 02 95 05 91 01 05 07 19 E0 29 E7 95 08 81 02 75 08 95 01 81 01 19 00 29 91 26 FF 00 95 06 81 00 C0 05 01 09 02 A1 01 85 A2 09 01 A1 00 05 09 19 01 29 03 15 00 25 01 95 03 75 01 81 02 95 01 75 05 81 03 05 01 09 30 09 31 15 00 26 FF 7F 75 10 95 02 81 02 C0 C0 06 00 FF 09 01 A1 01 09 01 85 05 15 00 26 FF 00 75 08 96 FF 00 91 02 C0

除了解析出以往的报告描述符注释信息外，还解析出了ReportId等信息：

ReportId:160(A0)
UsagePage:0x0001      Uage:0x0002
InputLength:5      OutputLength:0      FeatureLength:0

ReportId:161(A1)
UsagePage:0x0001      Uage:0x0006
InputLength:9      OutputLength:2      FeatureLength:0

ReportId:162(A2)
UsagePage:0x0001      Uage:0x0002
InputLength:6      OutputLength:0      FeatureLength:0

ReportId:5(05)
UsagePage:0xFF00      Uage:0x0001
InputLength:0      OutputLength:256      FeatureLength:0

这样我们对照UsagePage和Uage的索引信息，很容易知道这是一个什么设备。
而ReportId和InputLength OutputLength FeatureLengt长度信息，帮助我们可以更快的组织数据结构。
