DFU运行时设备示例

DFU运行时（RUNTIME)的测试示例来源于tinyusb

使用示例，创建的描述符如下：

        ---------------- Interface Descriptor -----------------
bLength                  : 0x09 (9 bytes)
bDescriptorType          : 0x04 (Interface Descriptor)
bInterfaceNumber         : 0x01 (Interface 1)
bAlternateSetting        : 0x00
bNumEndpoints            : 0x00 (Default Control Pipe only)
bInterfaceClass          : 0xFE (Application Specific)
bInterfaceSubClass       : 0x01 (Device Firmware Upgrade)
bInterfaceProtocol       : 0x01 (Runtime)
iInterface               : 0x04 (String Descriptor 4)
 Language 0x0409         : "USBZH DFU"

        ----- Device Firmware Update Functional Descriptor ----
bLength                  : 0x09 (9 bytes)
bDescriptorType          : 0x21 (DFU Functional Descriptor)
bmAttributes             : 0x0D
 Bit 7..4: reserved      : 0x00
 Bit 3: WillDetach       : 0x01
 Bit 2: ManifestTolerant : 0x01
 Bit 1: CanUpload        : 0x00
 Bit 0: CanDownload      : 0x01
wDetachTimeOut           : 0x03E8 (1000 ms)
wTransferSize            : 0x1000 (max 4096 bytes)
bcdDFUVersion            : 0x0101 (Version 1.1)

可以看到，其并没有其它端点描述符。所以从这里也可以看到,DFU使用的是USB控制类请求。

USB类主请求主要包括可详见：https://www.usbzh.com/article/detail-794.html

其实这些USB类请求也只是USB控件端点通过不同的类请求实现传输固件信息到固件的过程。
在tinyusb中定义的回调主要有2个

  switch (request->bRequest)
  {
    case DFU_REQUEST_DETACH:
    {
      TU_LOG_DRV("  DFU RT Request: DETACH\r\n");
      tud_control_status(rhport, request);
      tud_dfu_runtime_reboot_to_dfu_cb();
    }
    break;

    case DFU_REQUEST_GETSTATUS:
    {
      TU_LOG_DRV("  DFU RT Request: GETSTATUS\r\n");
      dfu_status_response_t resp;
      // Status = OK, Poll timeout is ignored during RT, State = APP_IDLE, IString = 0
      TU_VERIFY(tu_memset_s(&resp, sizeof(resp), 0x00, sizeof(resp))==0);
      tud_control_xfer(rhport, request, &resp, sizeof(dfu_status_response_t));
    }
    break;

    default:
    {
      TU_LOG_DRV("  DFU RT Unexpected Request: %d\r\n", request->bRequest);
      return false; // stall unsupported request
    }
  }

• DFU_REQUEST_DETACH ->tud_dfu_runtime_reboot_to_dfu_cb
• DFU_REQUEST_GETSTATUS

  // DFU Status Request Payload
  typedef struct TU_ATTR_PACKED
  {
  uint8_t bStatus;
  uint8_t bwPollTimeout[3];
  uint8_t bState;
  uint8_t iString;
  } dfu_status_response_t;


DFU RUNTIME也定义了一些其它的回调请求，不过这些都是根据USB设备的状态来进行回调的

• DFU 无数据端点 ：靠 Endpoint 0 的控制传输（SETUP/DATA/STATUS）完成所有通讯，所以描述符里没有 endpoint 描述符。
• 回调时机 ：mount /umount /suspend /resume 是设备通用回调，由枚举/总线事件触发；tud_dfu_runtime_reboot_to_dfu_cb 是 DFU Runtime 专属，只在收到 DETACH 时触发。
• led_blinking_task 是应用自己的后台轮询任务 ，回调只负责改blink_interval_ms 变量来间接控制 LED。
• 完整链路 ：tusb_init 初始化 → 枚举（GET_DESCRIPTOR → SET_ADDRESS → SET_CONFIGURATION →tud_mount_cb ）→ 通讯（SET_INTERFACE → DETACH 触发回调 → GETSTATUS 回状态），全程由tud_task() 在后台驱动。

windows下的DFU

DFU在Windows下没有对应的驱动，所以应该配成WINUSB设备,可以选择基于MSOS-V1.0或基于MSOS-V2.0，然后再自己写应用通讯。

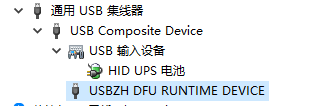

当然，这里我将其与一个HID UPS设备复合，故使用zadig强行安装winusb驱动，最终效果如下
