USB NCM实例

USB NCM介绍

USB NCM，属于USB-IF定义的CDC（Communication Device Class）下的一个子类：Network Control Model，用于Host和Device之间交换以太网帧。NCM主要用于高速网络场景下比如HSPA和LTE数据服务。

​1 功能概述

USB NCM，属于USB-IF定义的CDC（Communication Device Class）下的一个子类：Network Control Model，用于Host和Device之间交换以太网帧。NCM主要用于高速网络场景下比如HSPA和LTE数据服务。NCM协议规范基于ECM改进而来，支持了更高的数据率。

ECM和NCM都适用于IEEE 802.3类型的以太网功能，可以将IP流量传输到外部网络。ECM是为USB全速设备设计的，特别是支持docsis 1.0电缆调制解调器。尽管ECM功能完备，但它在吞吐量或效率上不能很好地扩展到更高的USB速度和更高的网络速度。NCM借鉴了从ECM实现中获得的经验，调整了数据传输协议，使其实质上更加高效。

使用NCM的主要优点在于它在单个USB批量传输中传输多个数据报。

NCM功能由一个NCM控制接口和一个NCM数据接口来实现，NCM控制接口用于配置和管理网络功能，NCM数据接口用于传输数据。

2 功能框架

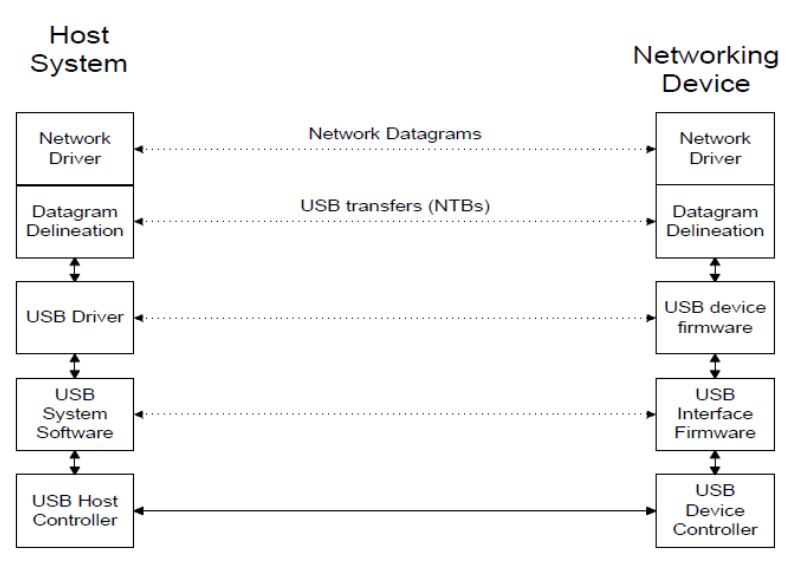

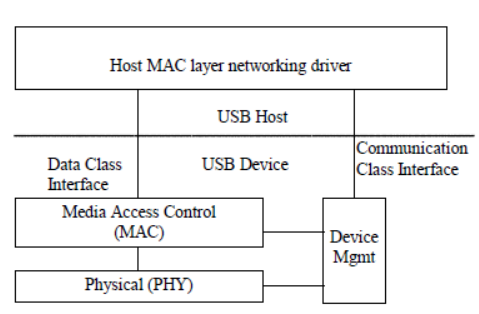

NCM的框架如下图所示：

3 数据传输

NCM允许设备和主机使用一个USB传输有效地传输一个或多个以太网帧。USB传输被格式化为NCM传输块(NTB)。

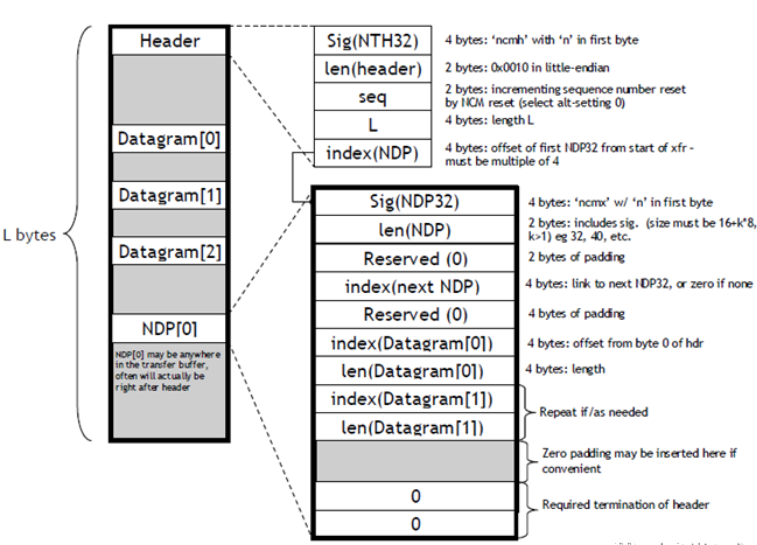

有两种NTB格式：NTB-16和NTB-32。前者用来表示长度小于65536字节的NTB，后者用来表示不超过4GB的NTB。下图是NTB-32的格式。

3.1. NTH（NCM传输头）

NTH用来标识NTB，并向接收方提供有关NTB内容的基本信息。以NTB-32为例，NTH结构的字段如下：

• Signature – ncmh
• HeaderLength – NTH长度（字节）
• SequenceNumber – NTB序列号，主要用来debug，function rest后清零。
• BlockLength – NTB长度（字节）
• NDPIndex – 首个NDP（NCM数据报指针）在NTB中的偏移位置

3.2. NDP（NCM数据报指针）

NCM数据报指针(NDPs)描述嵌入在NDP中的以太网数据报。与第NTH结构一样，定义了两种形式：NDP16和NDP32。以NDP32为例，NDP结构主要字段如下：

• Signature – ncm0/ncm1
• Length – NDP长度（字节）
• NextNdpIndex – 下一个NDP的偏移位置
• DatagramIndex[0] – 数据报偏移
• DatagramLength[0] – 数据报长度（字节）

一个NDP中可以有多个Datagram，最后的DatagramIndex和DatagramLength的值为0。

4 关键描述符

---------------- IAD Descriptor --------------------
bLength                  : 0x08 (8 bytes)
bDescriptorType          : 0x0B
bFirstInterface          : 0x00
bInterfaceCount          : 0x02
bFunctionClass           : 0x02 (Communications and CDC Control)
bFunctionSubClass        : 0x0D
bFunctionProtocol        : 0x00
iFunction                : 0x08 (String Descriptor 8)
Language 0x0409         : "CDC NCM"
Data (HexDump)           : 08 0B 00 02 02 0D 00 08

IAD Descriptor: Interface AssociationDescriptor，接口关联描述符，将多个接口组合在一起。

• bDescriptorType : 0x0B 表示描述符类型是IAD描述符。
• bInterfaceCount : 0x02表示组合的接口数目是2个。
• bFunctionClass : 0x02表示CDCclass。
• bFunctionSubClass : 0x0D表示NCM subclass.

---------------- Interface Descriptor -----------------
bLength                  : 0x09 (9 bytes)
bDescriptorType          : 0x04 (Interface Descriptor)
bInterfaceNumber         : 0x00
bAlternateSetting        : 0x00
bNumEndpoints            : 0x01 (1 Endpoint)
bInterfaceClass          : 0x02 (Communications and CDC Control)
bInterfaceSubClass       : 0x0D (Network Control Model)
bInterfaceProtocol       : 0x00 (No class specific protocol required)
iInterface               : 0x05 (String Descriptor 5)
 Language 0x0409         : "CDC Network Control Model (NCM)"
Data (HexDump)           : 09 04 00 00 01 02 0D 00 05

• Interface Descriptor : 接口描述符
• bInterfaceNumber : 0x00 标识该接口为接口0
• bAlternateSetting : 0x00 如果同一个接口有多个描述符设置，那该值就用来区分是哪个
• bNumEndpoints : 0x01表示该接口使用1个端点
• bInterfaceClass : 0x02 表示CDC class
• bInterfaceSubClass : 0x0D 表示NCM subclass
• bInterfaceProtocol : 0x00 表示使用标准协议

接口0用作NCM的control接口。

以下4个CDC InterfaceDescriptor属于functional descriptor，functional descriptor用来描述class-specific的信息，从属于某个标准接口描述符下。

-------------- CDC Interface Descriptor ---------------
bFunctionLength          : 0x05 (5 bytes)
bDescriptorType          : 0x24 (Interface)
bDescriptorSubType       : 0x00 (Header Functional Descriptor)
bcdCDC                   : 0x110 (CDC Version 1.10)
Data (HexDump)           : 05 24 00 10 01

HeaderFunctional Descriptor，CDC class-specific的描述符必须以这个描述符作为起始。

-------------- CDC Interface Descriptor ---------------
bFunctionLength          : 0x05 (5 bytes)
bDescriptorType          : 0x24 (Interface)
bDescriptorSubType       : 0x06 (Union Functional Descriptor)
bControlInterface        : 0x00
bSubordinateInterface[0] : 0x01
Data (HexDump)           : 05 24 06 00 01

Union Functional Descriptor，包含控制接口信息。

-------------- CDC Interface Descriptor ---------------
bFunctionLength          : 0x0D (13 bytes)
bDescriptorType          : 0x24 (Interface)
bDescriptorSubType       : 0x0F (Ethernet Networking Functional Descriptor)
Data (HexDump)           : 0D 24 0F 06 00 00 00 00 EA 05 00 00 00

Ethernet Networking Functional Descriptor，包含网卡的信息，比如MAC地址、统计能力等等。其中MAC地址是通过字符串index来间接表示的，位于该描述符第4个字节，这里是06，表示StringDescriptor 6中存放了MAC地址。

-------------- CDC Interface Descriptor ---------------
bFunctionLength          : 0x06 (6 bytes)
bDescriptorType          : 0x24 (Interface)
bDescriptorSubType       : 0x1A (Unknown)
Data (HexDump)           : 06 24 1A 00 01 11

NCM Functional Descriptor，0x1A表示NCM Functional Descriptor subtype。

----------------- Endpoint Descriptor -----------------
bLength                  : 0x07 (7 bytes)
bDescriptorType          : 0x05 (Endpoint Descriptor)
bEndpointAddress         : 0x82 (Direction=IN EndpointID=2)
bmAttributes             : 0x03 (TransferType=InterruptPeriodic)
wMaxPacketSize           : 0x0010
bInterval                : 0x09 (9 ms)
Data (HexDump)           : 07 05 82 03 10 00 09

接口0的端点描述符，使用IN-2端点，端点方向为IN（Device->Host），中断传输方式。

---------------- Interface Descriptor -----------------
bLength                  : 0x09 (9 bytes)
bDescriptorType          : 0x04 (Interface Descriptor)
bInterfaceNumber         : 0x01
bAlternateSetting        : 0x00
bNumEndpoints            : 0x00 (Default Control Pipe only)
bInterfaceClass          : 0x0A (CDC-Data)
bInterfaceSubClass       : 0x00
bInterfaceProtocol       : 0x01
iInterface               : 0x07 (String Descriptor 7)

接口1的第一种设置（bAlternateSetting: 0x00），没有分配端点，那么就没有实际传输功能，暂不清楚其作用。

---------------- Interface Descriptor -----------------
bLength                  : 0x09 (9 bytes)
bDescriptorType          : 0x04 (Interface Descriptor)
bInterfaceNumber         : 0x01
bAlternateSetting        : 0x01
bNumEndpoints            : 0x02 (2 Endpoints)
bInterfaceClass          : 0x0A (CDC-Data)
bInterfaceSubClass       : 0x00
bInterfaceProtocol       : 0x01
iInterface               : 0x07 (String Descriptor 7)
 Language 0x0409         : "CDC Network Data"
Data (HexDump)           : 09 04 01 01 02 0A 00 01 07

接口1第二种设置（bAlternateSetting: 0x01），用做NCM的data接口。分配了两个端点。

----------------- Endpoint Descriptor -----------------
bLength                  : 0x07 (7 bytes)
bDescriptorType          : 0x05 (Endpoint Descriptor)
bEndpointAddress         : 0x81 (Direction=IN EndpointID=1)
bmAttributes             : 0x02 (TransferType=Bulk)
wMaxPacketSize           : 0x0400 (max 1024 bytes)
bInterval                : 0x00 (never NAKs)
Data (HexDump)           : 07 05 81 02 00 04 00

接口1的端点描述符，使用了IN-1端点，传输类型为Bulk。

----------------- Endpoint Descriptor -----------------
bLength                  : 0x07 (7 bytes)
bDescriptorType          : 0x05 (Endpoint Descriptor)
bEndpointAddress         : 0x01 (Direction=OUT EndpointID=1)
bmAttributes             : 0x02 (TransferType=Bulk)
wMaxPacketSize           : 0x0400 (max 1024 bytes)
bInterval                : 0x00 (never NAKs)
Data (HexDump)           : 07 05 01 02 00 04 00

接口1的另一个端点描述符，使用了OUT-1端点，传输类型为Bulk。

5 NCM 相关的 Requests 与 Notifications

除了USB标准Requests外，NCM有自己特定的Requests和Notifications。

下表所列的 Requests，GetNtbParameters / GetNtbFormat / GetNtbInputSzie / SetNtbInputSize是必需的，其他是可选的，这几个必需的 Requests 是与 NCM 传输块（NTB）相关。

NCM Notifications如下表，主要是通知网络连接状态和速率变化。
关于以上Requests与Notifications的详细定义，比较琐碎，不在此一一列出，实际使用时可以查阅NCM协议规范。
