Windows系统USB相关注册表路径功能说明

2022-04-08 3933 0

usbflags

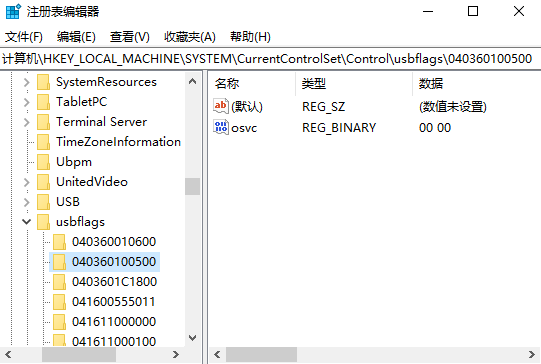

计算机\HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\usbflags

这个路径下会把所以有USB设备按PID、VID和BCDDevice组成一段字符串来作为子目录存在:,如下图:
usbflags

040360100500中的0403是USB设备描述符的VID,6010是USB设备描述符的PID,0500是设备描述符中的BCDDevice,也是硬件ID中的Rev

参考:USB device registry entries

USB设备驱动信息

计算机\HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Class\

该路径下是系统中所有设备分类,如所有的USB设备都会在

Class=USB
ClassGuid={36FC9E60-C465-11CF-8056-444553540000}

分类下。
所有USB设备驱动中的INF文件中都定了该ClassGuid分类,设备管理器以这个GUID来进行设备归类。
更多参见:http://www.pnpon.com/article/detail-214.html

该注册表路径下显示了设备的基本驱动信息。
USB设备驱动信息

当然,也可以对USB设备使用其它的GUID,如系统定义的SYSTEM,也可以自己定义一个GUID,这些都会显示的设备管理器下。

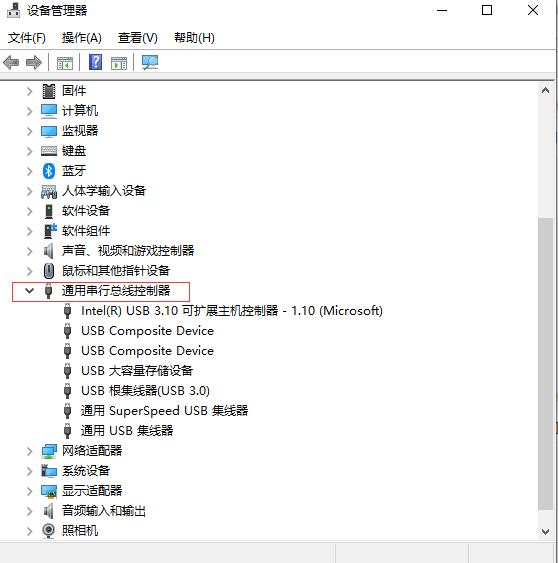

这个ClassGuid就是设备管理吕中的通用总线控制器分类:
通用总线控制器分类

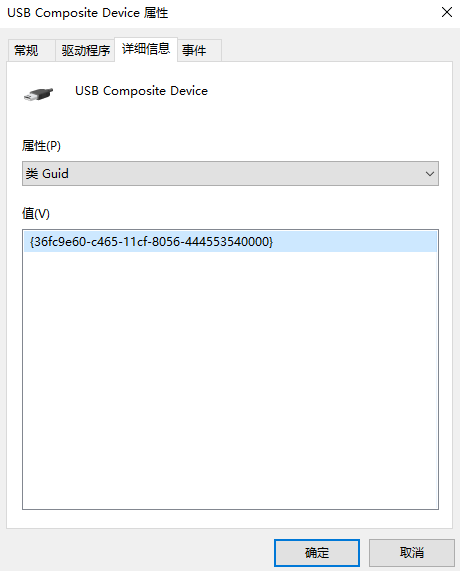

USB设备的CLASSGUID属性都会是这个值。
CLASSGUID属性

USB设备实例名(DeviceInstance)链接名

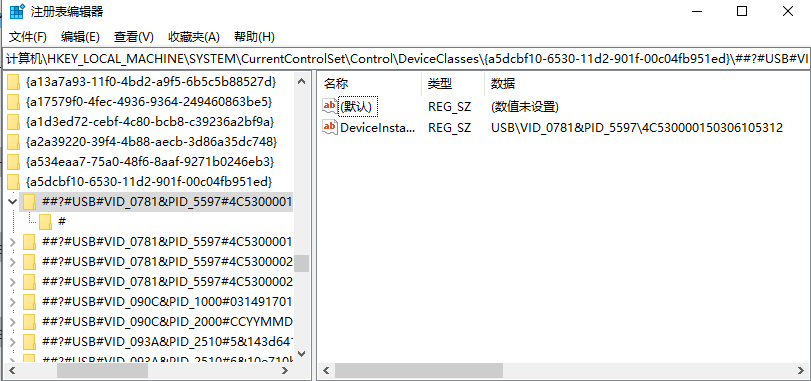

计算机\HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\DeviceClasses\{a5dcbf10-6530-11d2-901f-00c04fb951ed}

都有USB设备都会注册一个GUID为{a5dcbf10-6530-11d2-901f-00c04fb951ed}的名称,通过SetupAPI可以通过该guid枚举系统中所有的USB设备。
该注册表指定了设备的实例名。实例名在系统中是惟一的,代表了当前的设备。设备重新上下电或者重启,这个实例名可能会变化。

USB设备实例名

参考代码可见:http://www.usbzh.com/article/detail-111.html 只需要替换GUID即可。
其它设备GUID名可见: http://www.pnpon.com/article/detail-146.html

USB设备硬件ID分类

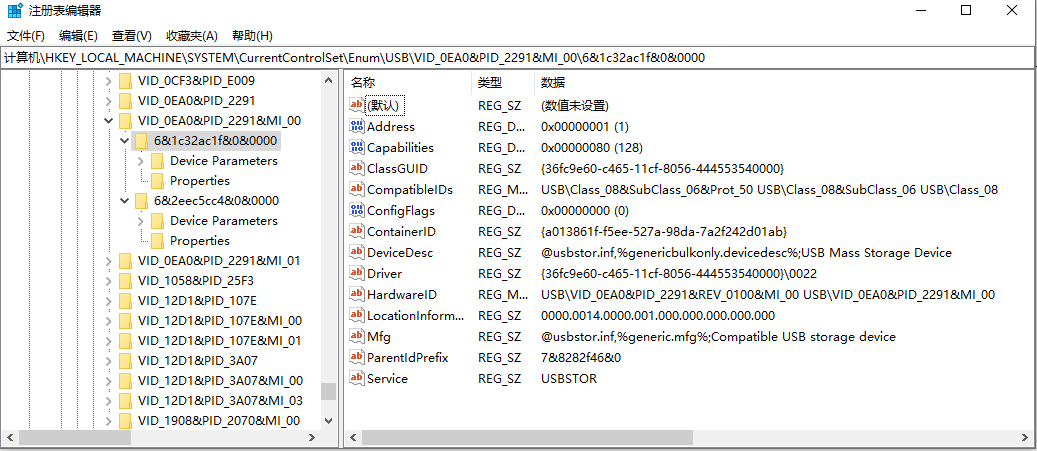

计算机\HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Enum\USB

通过设备的硬件ID来进行USB设备分类,其注册表信息代表了USB设备的详细信息。如查有多个PID、VID等相同的设备,会有多个实例名。

USB设备硬件ID分类

USB存储设备

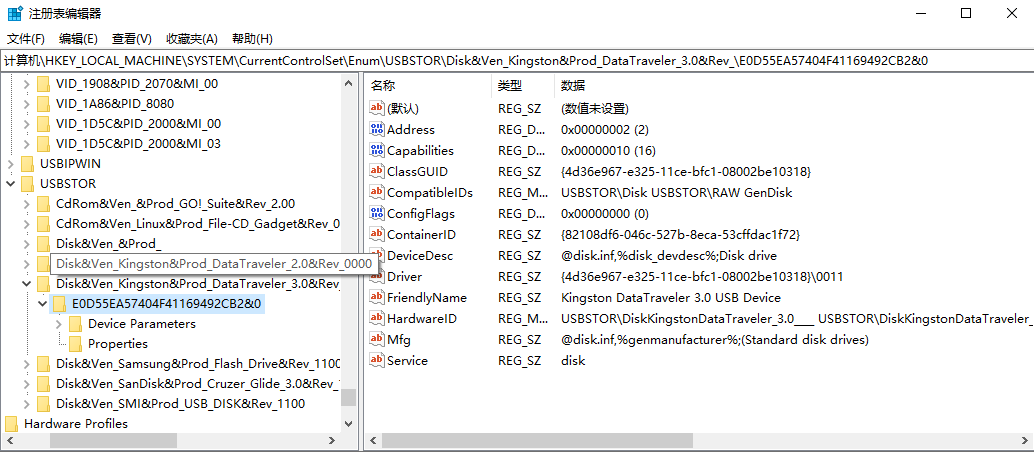

计算机\HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Enum\USBSTOR

系统中存在的USB存储类设备,如U盘,CDROM等。

USB存储设备
