CH569设备USB2.0支持WCID-WINUSB-基于MSOS-V2.0

由于MSOS1.0是通过0xee的字符串触发的，且需要设备描述符bcdUSB的值设为0x200，在获取信息时需要：

• 获取字符串描述符（0xee),解析出vendorId
• 发送vendor控制请求，Index=04 00 获取兼容ID的内容
• 发送vendor控制请求，Index=05 00 获取Winusb驱动设备的DeviceInterfaceGUIDs（实际好像不发生）

对于MSOS-V2.0,其流程如下：

• 获取BOS描述符（索引为0x0f),BOS描述符包括BOS描述符和索引为5的平台描述符
• 根据BOS描述符信息下发index = 07 00 的vendor请求。

  前题 建议设置bcdUSB的值设为0x210

BOS描述符内容如下：

 const uint8_t WINUSB20_WCIDBOS [33] =
 {
    ///////////////////////////////////////
    /// WCID20 BOS descriptor
    ///////////////////////////////////////
    0x05,                                             /* bLength */
    0x0f,                                /* bDescriptorType */
    0x21, 0x00,                                       /* wTotalLength */
    0x01,                                             /* bNumDeviceCaps */

    ///////////////////////////////////////
    /// WCID20 device capability descriptor
    ///////////////////////////////////////
    0x1c,                                             /* bLength */
    0x10,                                             /* bDescriptorType */
    0x05,                                             /* bDevCapabilityType 平台描描述符 */
    0x00,                                             /* bReserved */
    0xdf, 0x60, 0xdd, 0xd8, 0x89, 0x45, 0xc7, 0x4c,   /* bPlatformCapabilityUUID_16 */
    0x9c, 0xd2, 0x65, 0x9d, 0x9e, 0x64, 0x8a, 0x9f,   /* bPlatformCapabilityUUID_16 */
    0x00, 0x00, 0x03, 0x06,                           /* dwWindowsVersion */
    sizeof(WINUSB20_WCIDDescriptorSet) & 0xff, (sizeof(WINUSB20_WCIDDescriptorSet)>>8) &0xff ,/* wDescriptorSetTotalLength */
    1,                                 /* bVendorCode */
    0x00,                                             /* bAltEnumCode */
};

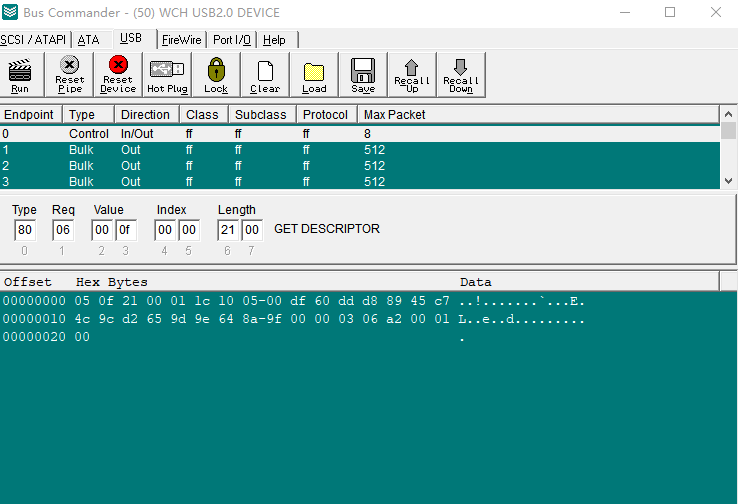

通过BUSHOUND模拟：

然后系统解析BOS中的平台描述符，解析出vendorid(这里为1)，OS2.0描述符集总长度。
然后系统通过index=07 00 下发vendor请求

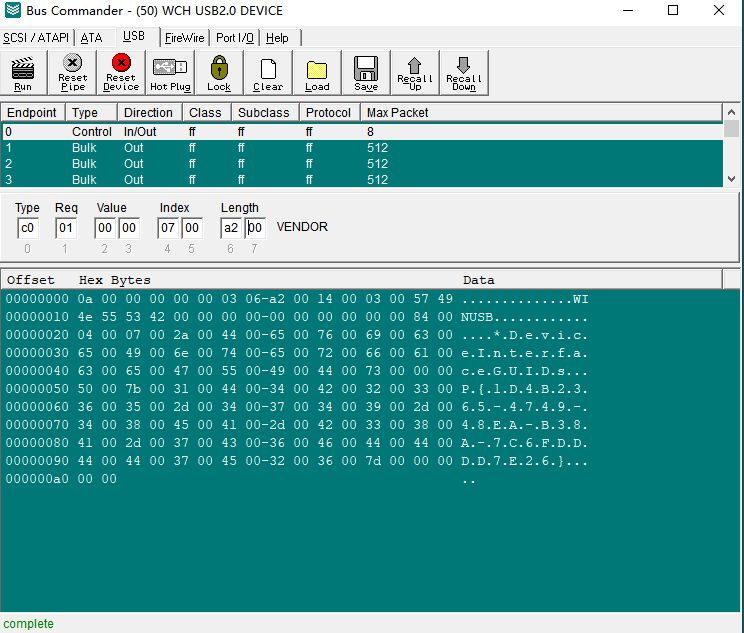

通过BUSHOUND模拟请求：

const uint8_t WINUSB20_WCIDDescriptorSet [162] =
 {
    ///////////////////////////////////////
    /// WCID20 descriptor set descriptor
    ///////////////////////////////////////
    0x0a, 0x00,                                       /* wLength */
    0x00, 0x00,                                       /* wDescriptorType */
    0x00, 0x00, 0x03, 0x06,                           /* dwWindowsVersion */
    0xa2, 0x00,                                       /* wDescriptorSetTotalLength */
    ///////////////////////////////////////
    /// WCID20 compatible ID descriptor
    ///////////////////////////////////////
    0x14, 0x00,                                       /* wLength */
    0x03, 0x00,                                       /* wDescriptorType */
    /* WINUSB */
    'W', 'I', 'N', 'U', 'S', 'B', 0x00, 0x00,         /* cCID_8 */
    /*  */
    0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,   /* cSubCID_8 */
    ///////////////////////////////////////
    /// WCID20 registry property descriptor
    ///////////////////////////////////////
    0x84, 0x00,                                       /* wLength */
    0x04, 0x00,                                       /* wDescriptorType */
    0x07, 0x00,                                       /* wPropertyDataType */
    0x2a, 0x00,                                       /* wPropertyNameLength */
    /* DeviceInterfaceGUIDs */
    'D', 0x00, 'e', 0x00, 'v', 0x00, 'i', 0x00,       /* wcPropertyName_21 */
    'c', 0x00, 'e', 0x00, 'I', 0x00, 'n', 0x00,       /* wcPropertyName_21 */
    't', 0x00, 'e', 0x00, 'r', 0x00, 'f', 0x00,       /* wcPropertyName_21 */
    'a', 0x00, 'c', 0x00, 'e', 0x00, 'G', 0x00,       /* wcPropertyName_21 */
    'U', 0x00, 'I', 0x00, 'D', 0x00, 's', 0x00,       /* wcPropertyName_21 */
    0x00, 0x00,                                       /* wcPropertyName_21 */
    0x50, 0x00,                                       /* wPropertyDataLength */
    /* {1D4B2365-4749-48EA-B38A-7C6FDDDD7E26} */
    '{', 0x00, '1', 0x00, 'D', 0x00, '4', 0x00,       /* wcPropertyData_40 */
    'B', 0x00, '2', 0x00, '3', 0x00, '6', 0x00,       /* wcPropertyData_40 */
    '5', 0x00, '-', 0x00, '4', 0x00, '7', 0x00,       /* wcPropertyData_40 */
    '4', 0x00, '9', 0x00, '-', 0x00, '4', 0x00,       /* wcPropertyData_40 */
    '8', 0x00, 'E', 0x00, 'A', 0x00, '-', 0x00,       /* wcPropertyData_40 */
    'B', 0x00, '3', 0x00, '8', 0x00, 'A', 0x00,       /* wcPropertyData_40 */
    '-', 0x00, '7', 0x00, 'C', 0x00, '6', 0x00,       /* wcPropertyData_40 */
    'F', 0x00, 'D', 0x00, 'D', 0x00, 'D', 0x00,       /* wcPropertyData_40 */
    'D', 0x00, '7', 0x00, 'E', 0x00, '2', 0x00,       /* wcPropertyData_40 */
    '6', 0x00, '}', 0x00, 0x00, 0x00, 0x00, 0x00,     /* wcPropertyData_40 */
};

这里的 {1D4B2365-4749-48EA-B38A-7C6FDDDD7E26}为设备接口GUID.
通过WINOBJ可以看到：

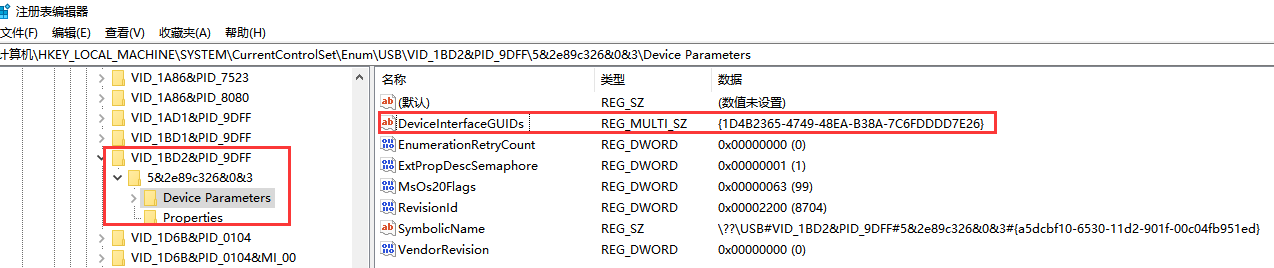

查看设备注册表信息：

相关代码修改：

UINT16 GetDesc()
{
    UINT16 SetupLen = 0;
    switch( UsbSetupBuf->wValueH )
    {
        case USB_DESCR_TYP_DEVICE:
            pDescr = (UINT8 *)hs_device_descriptor;
            SetupLen = ( SetupReqLen > sizeof(hs_device_descriptor) )? sizeof(hs_device_descriptor):SetupReqLen;
            break;
        case USB_DESCR_TYP_CONFIG:
            pDescr = (UINT8 *)hs_config_descriptor;
            SetupLen = (SetupReqLen > sizeof(hs_config_descriptor) )? sizeof(hs_config_descriptor):SetupReqLen;
            break;
        case 0xf:
            pDescr = (UINT8 *)WINUSB20_WCIDBOS;
            SetupLen = (SetupReqLen > sizeof(WINUSB20_WCIDBOS) )? sizeof(WINUSB20_WCIDBOS):SetupReqLen;
            break;
            ...
    }
    ...
}
UINT16 U20_NonStandard_Request_Deal()
{
    UINT8 endp_dir;

    SetupLen = UsbSetupBuf->wLength;
    endp_dir = UsbSetupBuf->bRequestType & 0x80;
    UINT16 len = 0;

    SetupLen = USB_DESCR_UNSUPPORTED;
    switch(SetupReq)
    {
        case 0x01://vendor id
            switch(UsbSetupBuf->wIndexL)
            {
                case 0x04: //兼容ID
                    pDescr = (UINT8 *)CompactId20;
                    SetupLen = ( SetupReqLen > sizeof(CompactId20) )? sizeof(CompactId20):SetupReqLen;
                   break;
                case 0x05: //接口GUID
                    pDescr = (UINT8 *)COMP_IF3_WCIDProperties;
                    SetupLen = sizeof(COMP_IF3_WCIDProperties);
                    break;
                case 0x07:
                    pDescr = (UINT8 *)WINUSB20_WCIDDescriptorSet;
                    SetupLen = sizeof(WINUSB20_WCIDDescriptorSet);;
                    break;
               default:
                   break;
               }
               break;
        default:
            break;
    }

  if( (SetupLen != USB_DESCR_UNSUPPORTED) && (SetupLen != 0))
  {
      len = (SetupLen >= U20_UEP0_MAXSIZE ) ? U20_UEP0_MAXSIZE : SetupLen;
      if(endp_dir)
      {
          memcpy(endp0RTbuff, pDescr, len );
          pDescr += len;
      }
      SetupLen -= len;
  }

   printf("SetupLen=%d\r\n",SetupLen);

   return len;
}

• MSOS2.0的相关文档详见：https://learn.microsoft.com/en-us/windows-hardware/drivers/usbcon/microsoft-os-2-0-descriptors-specification
• MSOS2.0的中文版可参考 https://www.usbzh.com/article/detail-1069.html
