CH569设备USB2.0支持WCID-WINUSB-基于MSOS-V1.0

CH569是USB3.0设备，WCH给的示例CH372Device本身USB3.0是支持WINUSB的，但是USB2.0不支持(不是不支持，是代码没有写)。故这里对USB2.0代码完善支持，让其通过微软系统描述符1.0支持WINUSB.

关于微软系统描述符1.0详见https://www.usbzh.com/article/detail-1068.html

由于MSOS1.0是通过0xee的字符串触发的，且需要设备描述符bcdUSB的值设为0x200，在获取信息时需要：

• 获取字符串描述符（0xee),解析出vendorId
• 发送vendor控制请求，Index=04 00 获取兼容ID的内容
• 发送vendor控制请求，Index=05 00 获取Winusb驱动设备的DeviceInterfaceGUIDs（实际好像不发生）

0xee字符串的支持

首先USB2.0设备的描述符将bcdUSB改为2.0

const UINT8 hs_device_descriptor[] =
{
    0x12,   // bLength
    0x01,   // DEVICE descriptor type
    0x00,   // 2.00
    0x02,
    0x00,   // device class
    0x00,   // device sub-class
    0x00,   // vendor specific protocol
    0x40,   // max packet size 512B
    0xd1,   // vendor id-0x1A86(qinheng)
    0x19,
    0xff,   // product id 0x5537
    0x9d,
    0x00,   //bcdDevice
    0x22,
    0x01,   // manufacturer index string
    0x02,   // product index string
    0x00,   // serial number index string
    0x01    // number of configurations
};

其次，在获取字符串描述符处支持编号为0xee的字符串描述符

case USB_DESCR_TYP_STRING:
     switch( UsbSetupBuf->wValueL )
     {
         case USB_DESCR_LANGID_STRING:
             pDescr = (UINT8 *)hs_string_descriptor0;
             SetupLen = ( SetupReqLen > sizeof(hs_string_descriptor0) )? sizeof(hs_string_descriptor0):SetupReqLen;
             break;
         case USB_DESCR_VENDOR_STRING:
             pDescr = (UINT8 *)hs_string_descriptor1;
             SetupLen = ( SetupReqLen > sizeof(hs_string_descriptor1) )? sizeof(hs_string_descriptor1):SetupReqLen;
             break;
            ...
         case 0xee:
             pDescr =(UINT8 *) hs_string_descriptor_vendor;
             SetupLen = ( SetupReqLen > sizeof(hs_string_descriptor_vendor) )? sizeof(hs_string_descriptor_vendor):SetupReqLen;;
             break;
         default:
             SetupLen = USB_DESCR_UNSUPPORTED;
             break;
     }

索引为0xee的字符串描述符内容为：

const UINT8 hs_string_descriptor_vendor[]=
{
        0x12, // length of this descriptor
        0x03,
        'M',        0x00,
        'S',        0x00,
        'F',        0x00,
        'T',        0x00,
        '1',        0x00,
        '0',        0x00,
        '0',        0x00,
        0x01,  //vendor id
        0x00
};

注意，这里的vendorid为1，当然也可以改为其它值，只需要与后面的兼容ID获取的内容对应起来即可。

verndor请求兼容ID-0x04

对USB2.0的Vendor请求

UINT16 U20_NonStandard_Request_Deal()
{
    UINT8 endp_dir;

    SetupLen = UsbSetupBuf->wLength;
    endp_dir = UsbSetupBuf->bRequestType & 0x80;
    UINT16 len = 0;

    SetupLen = USB_DESCR_UNSUPPORTED;
    switch(SetupReq)
    {
        case 0x01://vendor id
            switch(UsbSetupBuf->wIndexL)
            {
                case 0x04: //兼容ID
                    pDescr = (UINT8 *)CompactId20;
                    SetupLen = ( SetupReqLen > sizeof(CompactId20) )? sizeof(CompactId20):SetupReqLen;
                   break;
                case 0x05: //接口GUID
                    pDescr = (UINT8 *)COMP_IF3_WCIDProperties;
                    SetupLen = sizeof(COMP_IF3_WCIDProperties);//( SetupReqLen > sizeof(COMP_IF3_WCIDProperties) )? sizeof(COMP_IF3_WCIDProperties):SetupReqLen;
               default:
                   break;
               }
               break;
        default:
            break;
    }

  if( (SetupLen != USB_DESCR_UNSUPPORTED) && (SetupLen != 0))
  {
      len = (SetupLen >= U20_UEP0_MAXSIZE ) ? U20_UEP0_MAXSIZE : SetupLen;
      if(endp_dir)
      {
          memcpy(endp0RTbuff, pDescr, len );
          pDescr += len;
      }
      SetupLen -= len;
  }

   printf("SetupLen=%d\r\n",SetupLen);

   return len;
}

内容为：

const UINT8 CompactId20[] =
    {
        0x28, 0x00, 0x00, 0x00, //descriptor length (40 bytes)
        0x00, 0x01,  //V1.0
        0x04, 0x00,  //Compatibility ID Descriptor index (0x0004)
        0x01,   //Number of sections (1)
        0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,//Reserved
        0x00,                                   //Interface Number (Interface #0)
        0x01,                                   //Reserved
        0x57, 0x49, 0x4e, 0x55, 0x53, 0x42, 0x00, 0x00,//WINUSB\0\0”
        0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, //ASCII String Sub-Compatible ID(unused)
        0x00, 0x00, 0x00, 0x00, 0x00, 0x00             //Reserved
    };

这样将可以了。

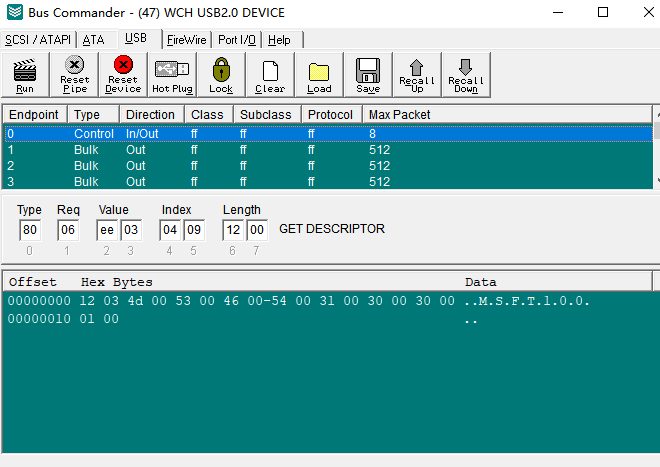

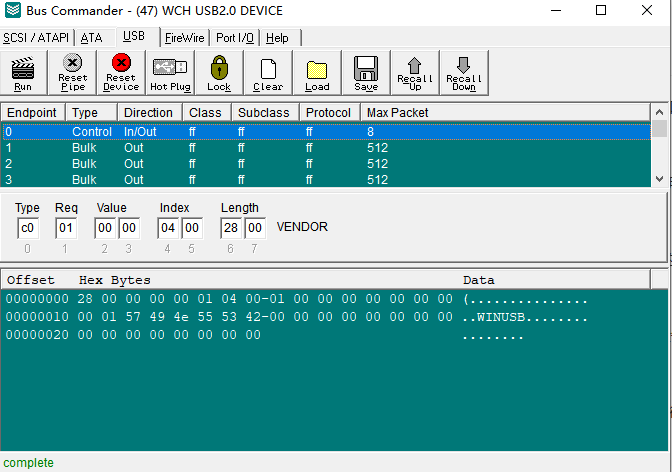

可以通BUSHOUND模拟请求

Vendor支持接口GUID-0x05

功能虽支持，但实际不在注册表下生成GUIDS

由于接口GUID结构体的长度大于64字节，故需要多个事务才能返回数据，故在IN中断中修改代码如下：

UINT16 U20_Endp0_IN_Callback(void)
{
    UINT16 len = 0;
    //setup是全局变量，记录着setup事务的请求类型
    printf("begin U20_Endp0_IN_Callback=%d\r\n",SetupLen);
    switch(SetupReq)
    {
        //SetupLen是全局变量，在SETU事务中设置描述符的长度，然后通过IN返回数据，可能有多次的IN
      case USB_GET_DESCRIPTOR:
      case 0x01:  //vendor id
          len = SetupLen >= U20_UEP0_MAXSIZE ? U20_UEP0_MAXSIZE : SetupLen;
          memcpy(endp0RTbuff, pDescr, len);
          SetupLen -= len;
          pDescr += len;
          break;
      case USB_SET_ADDRESS:
          USB20_Device_Setaddress(g_devInfo.dev_addr);
          break;
      default:
          break;
    }
    printf("end U20_Endp0_IN_Callback=%d\r\n",SetupLen);

    //返回IN的事务长度
    return len;
}

其内容如下：

const uint8_t COMP_IF3_WCIDProperties [142]  =
{
    ///////////////////////////////////////
    /// WCID property descriptor
    ///////////////////////////////////////
    0x8e, 0x00, 0x00, 0x00,                           /* dwLength */
    0x00, 0x01,                                       /* bcdVersion */
    0x05, 0x00,                                       /* wIndex */
    0x01, 0x00,                                       /* wCount */
    ///////////////////////////////////////
    /// registry propter descriptor
    ///////////////////////////////////////
    0x84, 0x00, 0x00, 0x00,                           /* dwSize */
    0x01, 0x00, 0x00, 0x00,                           /* dwPropertyDataType */
    0x28, 0x00,                                       /* wPropertyNameLength */
    /* DeviceInterfaceGUID */
    'D', 0x00, 'e', 0x00, 'v', 0x00, 'i', 0x00,       /* wcName_20 */
    'c', 0x00, 'e', 0x00, 'I', 0x00, 'n', 0x00,       /* wcName_20 */
    't', 0x00, 'e', 0x00, 'r', 0x00, 'f', 0x00,       /* wcName_20 */
    'a', 0x00, 'c', 0x00, 'e', 0x00, 'G', 0x00,       /* wcName_20 */
    'U', 0x00, 'I', 0x00, 'D', 0x00, 0x00, 0x00,      /* wcName_20 */
    0x4e, 0x00, 0x00, 0x00,                           /* dwPropertyDataLength */
    /* {1D4B2365-4749-48EA-B38A-7C6FDDDD7E26} */
    '{', 0x00, '1', 0x00, 'D', 0x00, '4', 0x00,       /* wcData_39 */
    'B', 0x00, '2', 0x00, '3', 0x00, '6', 0x00,       /* wcData_39 */
    '5', 0x00, '-', 0x00, '4', 0x00, '7', 0x00,       /* wcData_39 */
    '4', 0x00, '9', 0x00, '-', 0x00, '4', 0x00,       /* wcData_39 */
    '8', 0x00, 'E', 0x00, 'A', 0x00, '-', 0x00,       /* wcData_39 */
    'B', 0x00, '3', 0x00, '8', 0x00, 'A', 0x00,       /* wcData_39 */
    '-', 0x00, '7', 0x00, 'C', 0x00, '6', 0x00,       /* wcData_39 */
    'F', 0x00, 'D', 0x00, 'D', 0x00, 'D', 0x00,       /* wcData_39 */
    'D', 0x00, '7', 0x00, 'E', 0x00, '2', 0x00,       /* wcData_39 */
    '6', 0x00, '}', 0x00, 0x00, 0x00,                 /* wcData_39 */
};

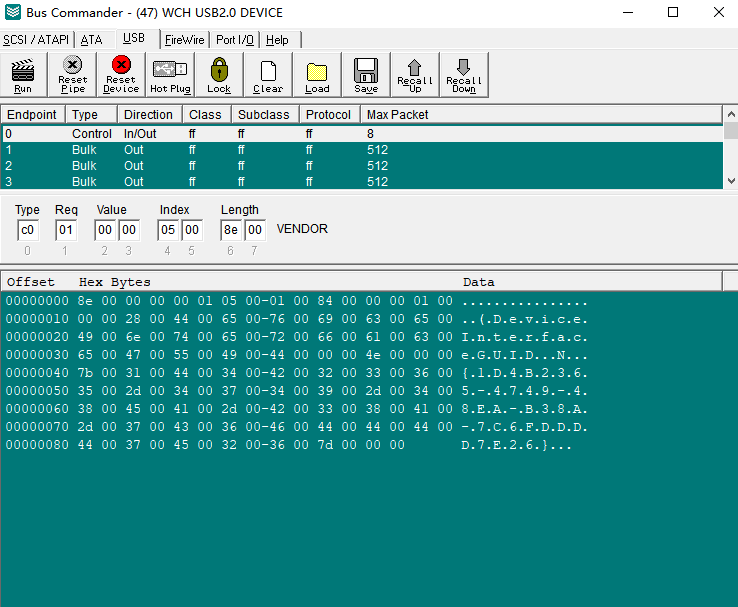

bushound模拟请求：

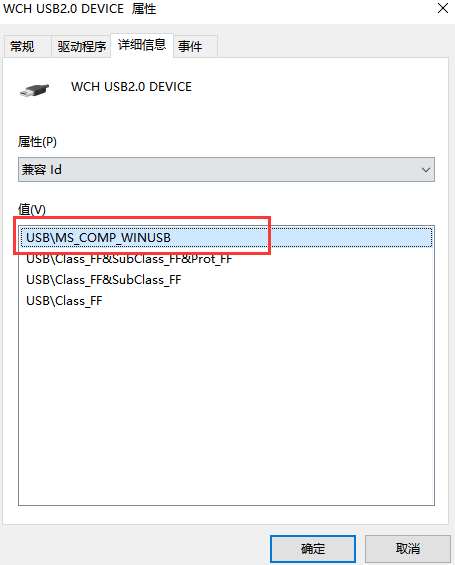

最终效果
