HID ShortItem报告描述符模块图

2025-10-27 本文链接为:http://www.usbzh.com/article/detail-1596.html ,欢迎转载，转载请附上本文链接。

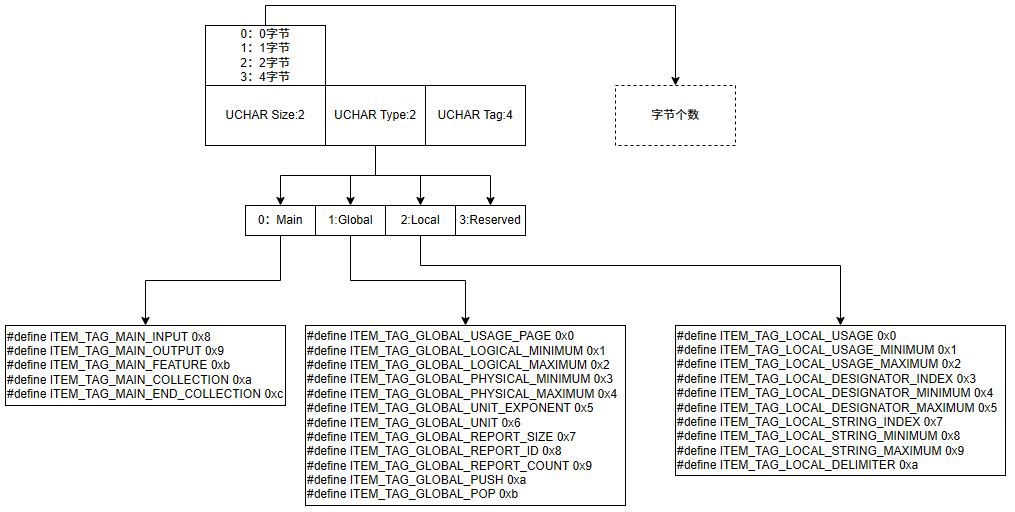

HID报告描述符一般使用的就是短条目（short item)
HID报告描述符分为三大类：

  • 第一类是main item:包括collection和数据标记（input,output featuer)
  • 第二类为global item:主要用于全局数据，只要不更新，就一直有效
  • 第三类为local item :局部有效

报告描述符
