UAC配置描述符拓扑结构麦克风和扬声器判断

UAC的配置描述符说明了UAC设备的拓扑结构。
而拓扑结构中最主重要的就是输入终端和输出终端。
输入终端和输出终端和其它的拓扑单元构成了最基本的UAC拓扑结构和数据流向。
但是通过输入终端的类型可以判断是数据流输入到主机还是到设备，这就可以判断是麦克风还是扬声器。

扬声器

如有如下的拓扑结构,描述符如下：

        ------- Audio Control Input Terminal Descriptor -------
bLength                  : 0x0C (12 bytes)
bDescriptorType          : 0x24 (Audio Interface Descriptor)
bDescriptorSubtype       : 0x02 (Input Terminal)
bTerminalID              : 0x01
wTerminalType            : 0x0101 (USB Streaming)
bAssocTerminal           : 0x00
bNrChannels              : 0x02 (2 channels)
wChannelConfig           : 0x0003 (L, R)
iChannelNames            : 0x08 (String Descriptor 8)
 Language 0x0409         : "Playback Channels"
iTerminal                : 0x07 (String Descriptor 7)
 Language 0x0409         : "Playback Input terminal"
Data (HexDump)           : 0C 24 02 01 01 01 00 02 03 00 08 07               .$..........

        ------- Audio Control Output Terminal Descriptor ------
bLength                  : 0x09 (9 bytes)
bDescriptorType          : 0x24 (Audio Interface Descriptor)
bDescriptorSubtype       : 0x03 (Output Terminal)
bTerminalID              : 0x03
wTerminalType            : 0x0405 (Echo-canceling speakerphone)
bAssocTerminal           : 0x00 (0)
bSourceID                : 0x01 (1)
iTerminal                : 0x09 (String Descriptor 9)
 Language 0x0409         : "USBZH Audio"
Data (HexDump)           : 09 24 03 03 05 04 00 01 09                        .$.......

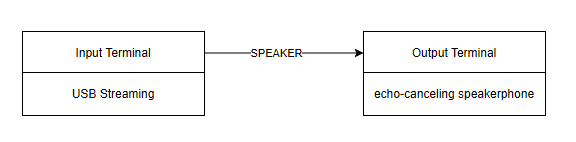

其拓扑结构如下：

可以看到，输入终端的类型为0x0101 (USB Streaming)，表示数据来源于USB端，所以这就是一个扬声器。

麦克风

        ------- Audio Control Input Terminal Descriptor -------
bLength                  : 0x0C (12 bytes)
bDescriptorType          : 0x24 (Audio Interface Descriptor)
bDescriptorSubtype       : 0x02 (Input Terminal)
bTerminalID              : 0x02
wTerminalType            : 0x0405 (Echo-canceling speakerphone)
bAssocTerminal           : 0x00
bNrChannels              : 0x01 (1 channel)
wChannelConfig           : 0x0001 (L)
iChannelNames            : 0x0B (String Descriptor 11)
 Language 0x0409         : "Capture Channels"
iTerminal                : 0x0A (String Descriptor 10)
 Language 0x0409         : "USBZH Audio"
Data (HexDump)           : 0C 24 02 02 05 04 00 01 01 00 0B 0A               .$..........

        ------- Audio Control Output Terminal Descriptor ------
bLength                  : 0x09 (9 bytes)
bDescriptorType          : 0x24 (Audio Interface Descriptor)
bDescriptorSubtype       : 0x03 (Output Terminal)
bTerminalID              : 0x04
wTerminalType            : 0x0101 (USB Streaming)
bAssocTerminal           : 0x00 (0)
bSourceID                : 0x02 (2)
iTerminal                : 0x0C (String Descriptor 12)
 Language 0x0409         : "Capture Output terminal"
Data (HexDump)           : 09 24 03 04 01 01 00 02 0C

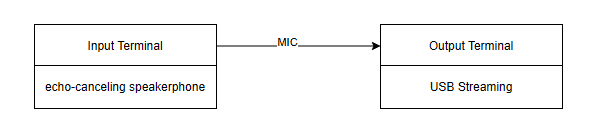

其拓扑结构如下：

可以看到，其输出终端的类型为0x0101 (USB Streaming)，表示数据流向到USB，所以这是一个麦克风。
