USB学习之USBIP之路

2024-01-02 104 0

学习本身就是一门避轻就重之路。
本人从开始搞USB开始,大概已经3年了。其当时的切入点就是USB驱动的开发,其实到目前为止,也是以USB驱动开发为主要任务。但在实际的开发过程中,总会遇到很多的USB技术问题,为了解决这些问题,也不得不去涉及到USB软件层之外的问题。
例如USB硬件知识,链路层,事务及令牌,更有甚不得不看一些USB集线器、控制器相关的知识,当然这些对我为说,都是一些边边角角的东西,因为本身并非从事这些方面的东西,只是洽巧因问题需要翻这些东西。
当然,要解决上述的问题,就需要强大的综合知识,也洽好本人硬件出身,模电还是有一定的功底的,所以对这些东西来说,也不会无从下手,下有下手的动作,但效率上来说,就很低了,毕竟不从事这方面的工作。
为了更深入地了解USB底层,也为了提高本人的综合水平。也不得不去学习一些相关的东西。所以就有了以下各种诡异的操作。
研究了STM32F407,开始研究FPGA,学习音视频开发,看USBIP源代码,也在开始学习LINUX相关的知识。

  • 学习STM32,也只是为了满足自己当前嵌入式的一个小的心愿。
  • 学习FPGA,最终也只是为了ZYNQ到最终的LINUX。
  • 学习LINUX,也是为了驱动以及内核的东西,也为是了ZYNQ服务的。
  • 学习USBIP源代码,也是自己的一个小心愿。只是为了从系统层了解USB相关的知识。

搞这些东西,也只是满足心愿。当然也会有一些附带的产出。这些产出说来也奇怪,有时竟成为某些同学的需求。

USBIP之路

搞USBIP,纯属是为了提高自己的Windows内核的知识。因为看别人的代码来学习,是一件很开心的事。我们去学习中小型软件的设计架构,了解一些系统层的知识。总比漫无目的在REACTOS中乱看有效的多。所以学习USBIP是一个心愿。
当自己许了愿,就要想办法把它实现。所以就开始看USBIP的源代码,做笔记来学习。
另外,自己以前虚拟的USB各类设备,都是比较暴力的虚拟。但在本人看来,都是无源之水,无根之萍。USB设备总得从USB集线器USB控制器开始。另外我们在搞USB的时候,经常用的一个工具是USBTreeViewer,这是在微软开源USBViewer的基础上二次开发的。这个工具有很多实用的功能,所以为了熟悉这些功能的实现以及与系统层相关的接口,无论是IOCTL还是SETUPAPI,都是很有必要的。
当然,看了别人的代码。为了将这些代码真实的变为自己的,自己就得自己重写一遍。只有自己重写一遍,才能更加深刻地理解和了解一些关键性的东西。所以本人也就有了VUSB这个工程。

2023/12/26  15:27             5,595 add_device.cpp
2023/12/15  16:04               572 add_device.h
2023/12/05  19:45               313 create_close.cpp
2023/11/27  16:22                96 create_close.h
2023/12/27  15:07             4,846 device.h
2023/12/29  16:29               661 device_fhci.cpp
2023/12/12  11:15               212 device_fhci.h
2024/01/02  11:22             6,886 device_hub.cpp
2023/12/26  16:56               374 device_hub.h
2023/12/26  11:35             4,016 device_pusb.cpp
2023/12/12  17:53               739 device_pusb.h
2023/12/29  11:30            10,824 internal_ioctrl.cpp
2023/12/15  10:59               838 internal_ioctrl.h
2023/12/26  09:59             1,126 ioctrl.cpp
2023/12/12  16:58                87 ioctrl.h
2023/12/29  16:29             3,208 ioctrl_fhci.cpp
2023/12/12  10:38               242 ioctrl_fhci.h
2024/01/02  11:12            11,090 ioctrl_fhub.cpp
2023/12/13  11:21             1,062 ioctrl_fhub.h
2023/11/29  12:17             1,548 irp.cpp
2023/11/29  12:17               387 irp.h
2023/12/15  16:42             1,882 main.cpp
2023/11/27  10:13               133 main.h
2023/12/29  11:30            13,770 pnp.cpp
2023/11/29  15:04             1,534 pnp.h
2023/12/29  11:30             4,725 pnp_device_status.cpp
2023/11/30  10:08               998 pnp_device_status.h
2023/12/29  11:30             6,501 pnp_query_cap.cpp
2023/12/05  15:58               240 pnp_query_cap.h
2023/12/29  15:40             5,254 pnp_query_id_text.cpp
2023/12/25  11:26               514 pnp_query_id_text.h
2023/12/28  14:11             5,948 pnp_query_interface.cpp
2023/11/30  15:29               256 pnp_query_interface.h
2023/12/27  15:05             5,332 pnp_query_relation.cpp
2023/12/05  17:39               409 pnp_query_relation.h
2023/12/05  16:10               811 pnp_query_resource.cpp
2023/12/05  15:53               143 pnp_query_resource.h
2023/11/28  16:36             3,080 power.cpp
2023/11/27  16:38                83 power.h
2023/12/12  10:26               475 stdafx.h
2023/11/02  23:59             7,582 usb.cpp
2023/07/25  14:34             2,556 usb.h
2023/12/26  15:28            10,229 USBZH.vcxproj
2023/11/27  15:57               168 USBZH.vcxproj.user
2023/12/25  11:00             1,376 VHUB.inf
2023/12/29  11:29             1,444 VUSB.inf

VUSB是一个简化了的USBIP,本人只做设备虚拟层了,舍弃了应用层及相关的网络通讯,因为本人并不需要USB远程映射,只需要本地电脑实现虚拟USB设备即可。
一个测试的例子,就是本人在USB控制器下虚拟了一个USB集线器,USB集线器挂了16个端口,本人为展示,也对这16个端口挂了16个HID设备,用于测试。
在设备管理器中是这样的:
VUSB设备管理器

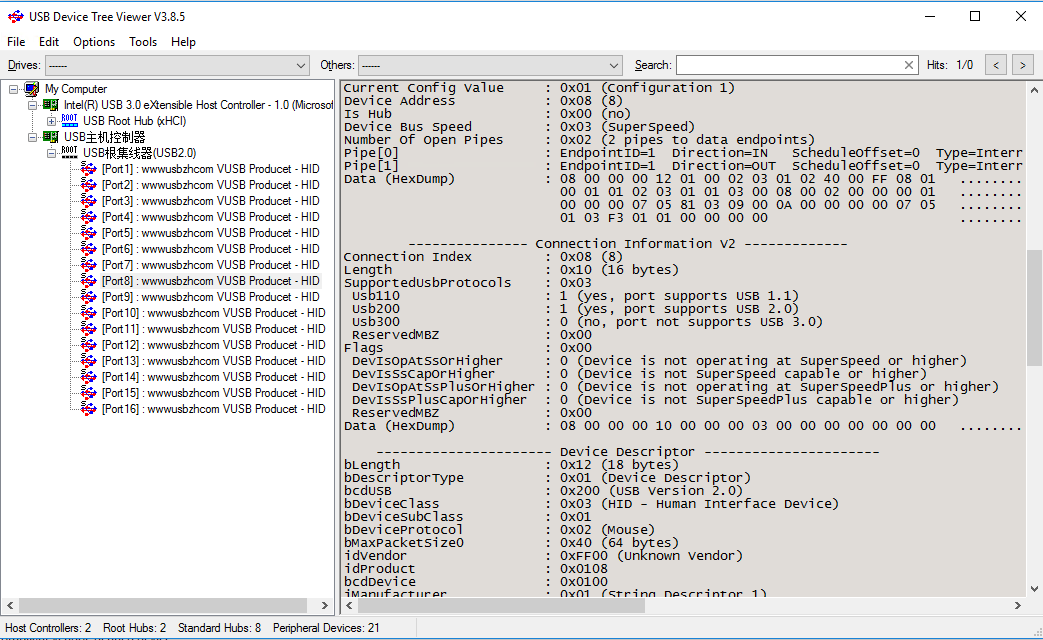

在USBTREEViewer中是这样的:
USBTREEViewer

当然,这是一个半拉子工程。本人还没有挂音视频或者其它USB设备来测试,HID的也是一个自定义设备。功能这里也并没有完成。
还有就是为什么获取字符串描述符它说没找到,但我确实有返回了的。

   ---------------------- Device Descriptor ----------------------
bLength                  : 0x12 (18 bytes)
bDescriptorType          : 0x01 (Device Descriptor)
bcdUSB                   : 0x200 (USB Version 2.0)
bDeviceClass             : 0x03 (HID - Human Interface Device)
bDeviceSubClass          : 0x01
bDeviceProtocol          : 0x02 (Mouse)
bMaxPacketSize0          : 0x40 (64 bytes)
idVendor                 : 0xFF00 (Unknown Vendor)
idProduct                : 0x0108
bcdDevice                : 0x0100
iManufacturer            : 0x01 (String Descriptor 1)
 *!*ERROR  String descriptor not found
iProduct                 : 0x02 (String Descriptor 2)
 *!*ERROR  String descriptor not found
iSerialNumber            : 0x03 (String Descriptor 3)
 *!*ERROR  String descriptor not found
bNumConfigurations       : 0x01 (1 Configuration)
Data (HexDump)           : 12 01 00 02 03 01 02 40 00 FF 08 01 00 01 01 02   .......@........
                           03 01                                             ..

另外,关于USBTreeViewer对设备,对集线器及端口的操作,本人也并没有测试。
所以这时,需要反向需要研究USBViewer的实现原理并配合本人的VUSB工程来调试了。感觉这又是一个无边的天际线大坑。
路漫漫其修远兮,吾想一逃了之~
原因也比较简单:时间成本太高,本人也是一个无利不起灶的人。
