USBIP解读及源码分析
+ -

USBIP 设备树层次分析

2022-02-23 592 0

通过前面知道,usbip_vhci工程实现的是pnp管理器虚拟出来的PDO的FDO,但同样也是这个FDO创建的PDO虚拟根USB控制器和其子设备HUB的驱动程序。

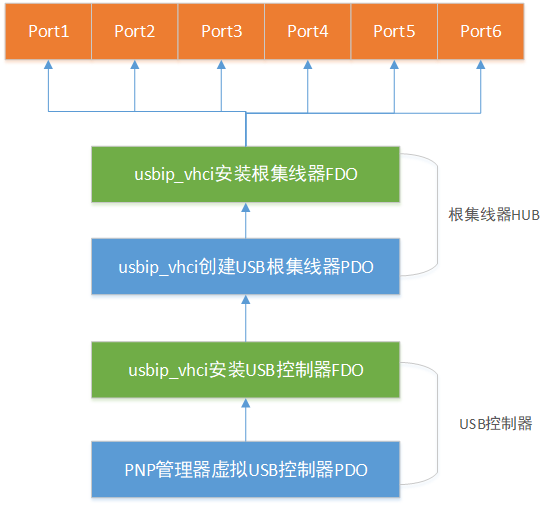

USBIP设备树

USBIP设备硬件ID

名称 sys文件 inf文件 硬件ID
usbip-win VHIC Root usbip_vhic.sys usbip_root.inf USBIPWIN\root
usbip-win VHCI usbip_vhic.sys usbip_vhci.inf(oem115.inf) USBIPWIN\vhci
usbip-win VHUB usbip_vhic.sys usbip_vhci.inf(oem115.inf) USB\ROOT_HUB&VID1209&PID8250&REV0000

usbip-win VHCI ROOT

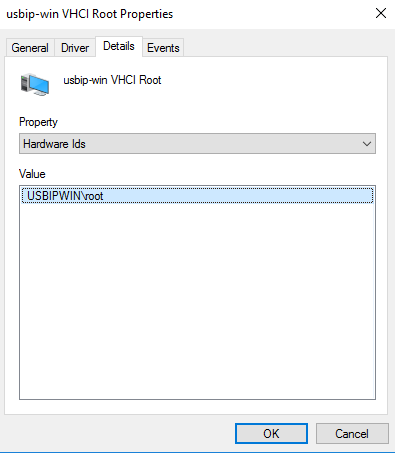

从设备管理器中可以看到,usbip-win VHCI ROOT其实是pnp管理器虚拟的PDO,我们通过usbip_root.inf文件对其安装驱动,并创建FDO,所以该设备的硬件IDINF文件中的“usbip_root”。
104528160631

usbip-win VHCI

这是我们的驱动创建的第一层PDO,不过使用usbip_vhci.inf文件安装驱动,驱动SYS文件合并到了usbip_vhci.sys中了。
该设备的硬件ID为 USBIPWIN\vhci

usbip-win VHUB

这个是根集线器,每个USB控制器都会产生一个根集线器的,根集线器必般是USB类的,所在硬件ID也必须满足USB类的规范。

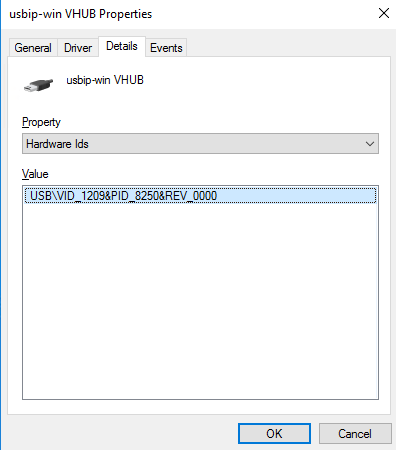

其硬件ID为SB\VID_1209&PID_8250&REV_0000。
104952395798

USBIP驱动设备栈

驱动设备栈

typedef enum {
    VDEV_ROOT, //虚拟根设备FDO
    VDEV_CPDO, //USB控制器PDO  CONTROL PDO
    VDEV_VHCI, //虚拟USB控制器FDO
    VDEV_HPDO, //HUB PDO
    VDEV_VHUB, //虚拟HUB FDO
    VDEV_VPDO //虚拟设备PDO
} vdev_type_t;
