CH569开发笔记及USB3.0性能测试

芯恒的CH569是一款USB3.0 5Gbps的USB MCU，其开发过程如下：

首先下载CH569评估版的开发资实：https://www.wch.cn/downloads/CH569EVT_ZIP.html
包括的资料为：CH569评估板和CH565评估板说明及参考应用例程， 包含评估板使用及开发说明，HSPI、USB3.0超高速、DVP、ECDC、以太网、PWMX、TMR、UART、SPI等示例程序。

EVT
├─ CH569_List.txt
├─ EXAM\
│  ├─ BUS8、DVP、ECDC、EMMC、ETH、FLASH、GPIO、HSPI、IAP、LOWPOWER、PWMX、SD、SPI、SRC、TMR、UART、USBSS
└─ PUB\
   ├─ CH565W&CH569W评估板说明书.pdf
   ├─ CH569WSCH.pdf
   └─ SCHPCB\
      ├─ CH565W\
      └─ CH569W\
         ├─ CH569W-R0-1v0.PcbDoc
         └─ CH569W-R0-1v0.SchDoc

文档指出：

• 开发工具为：CH565/CH569 使用 mounriver 集成开发环境进行开发 https://www.mounriver.com/download

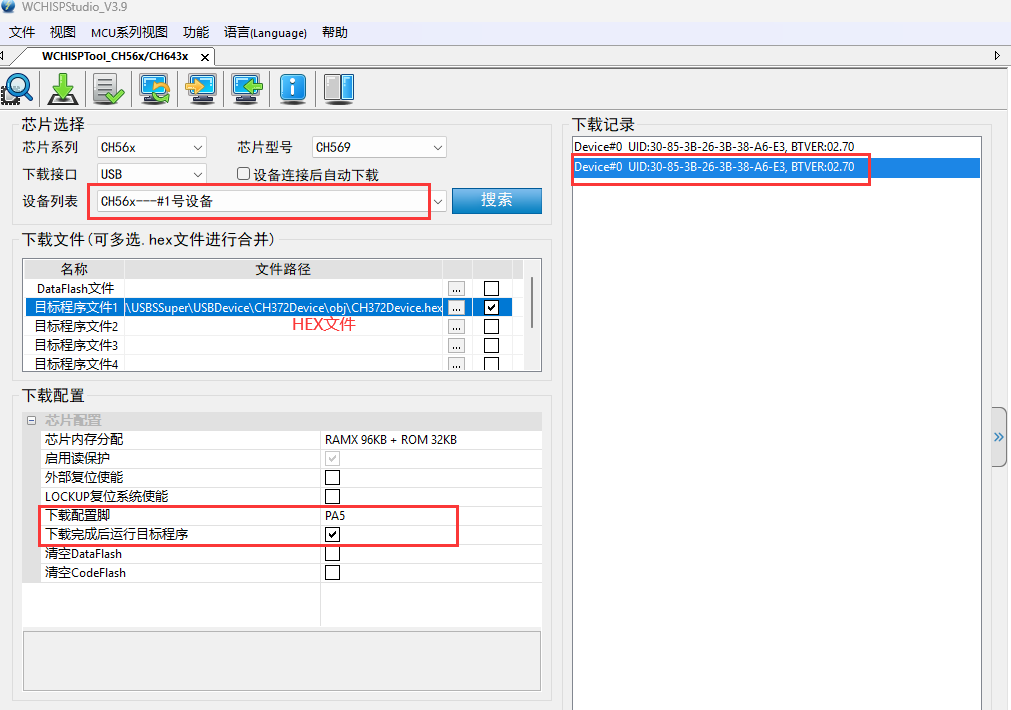

• 下载工具： 分为调试器下载和WCHISPStudio.exe https://www.wch.cn/downloads/WCHISPTool_Setup_exe.html

CH569在进入USB-SPI下载模式前，需先将PA5接地，这时重新上电，就可以检测到

测试

使用CH569自带的示例CH372Device示例程序，固件烧录后为WINUSB。

在本人家里的电脑（2019年的老电脑，WIN11系统）上进测试
实际单个CH569测试：

• 只写0x02端点约278M/s
• 只读0x82端点约：195MB/s
• 先读后写约：230MB/s

可见一个CH569无法跑满所有5G带宽，所以2台设备

• 都先读后写约165MB/s，所以2台基本可共约330M
• 都只写约每台217M,共约430M
• 都只读，每台约132M,共约264M

在新的笔记本上测试：
2台设备

• 先读后写，每个约188.7MB/s
• 都只写数据，每个约201.8MB/s
• 都只读数据，每个约142MB/s

1台设备

• 只读数据约206MB/s
• 只写数据约 157MB/s
• 先读后写数据 180MB/s

奇怪的是2台读时，2台设备的速度都可以上去，但只有一台读时速度却上去。
