USB2.0令牌、事务及传输抓包分析
USB2.0 NYET握手包
2021-12-01
本文链接为:http://www.usbzh.com/article/detail-699.html ,欢迎转载，转载请附上本文链接。
- 在USB2.0高速设备OUT事务中使用，它表示设备本次数据成功接收，但是没有足够的空间来接收下一次数据。主机在下一次输出数据时，将先使用PING命令牌包来探测设备是否有足够的空间接收数据，一面不必要的带宽浪费。
- 如果低速或者全速设备和高速HUB之间的事务一直没有完成，高速HUB也会向主机返回一个NYET包。
在 SPLIT 令牌包事务处理中，如果 USB 集线器无法正常处理 SPLIT 请求，则 USB 集线器向 USB 主机返回 NYET 握手包。 NYET 握手包一般只发生在高速数据传输过程中。
| PID | 含义 | 说明 |
|---|---|---|
| 0110 | 握手NYET | 接收方没有响应 |

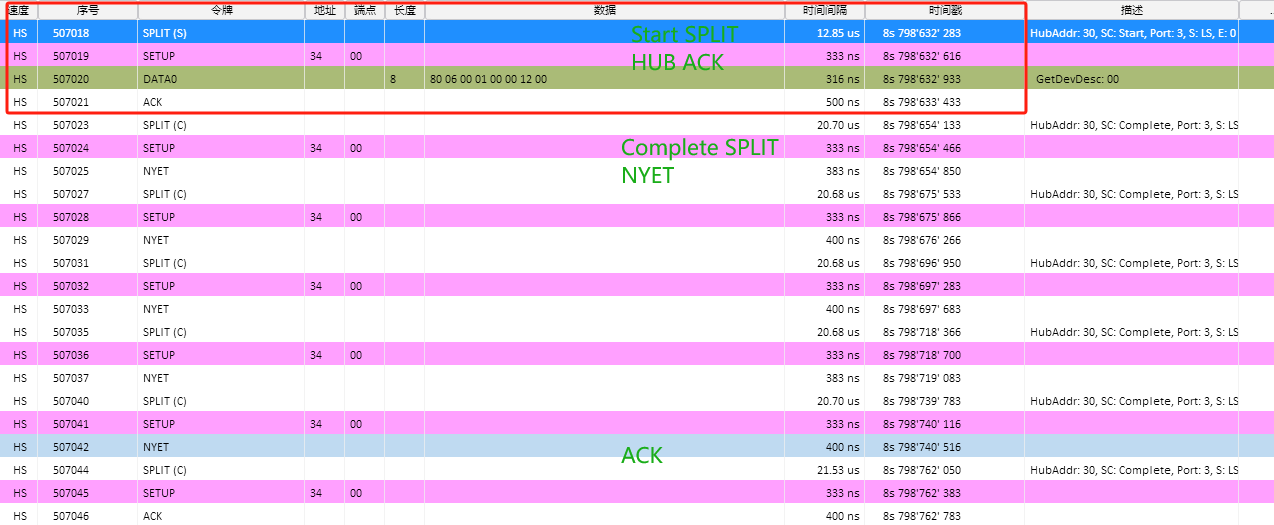

NYET握手包示例
控制SPLIT请求
这是一段 USB 高速 (HS) 模式下的传输分析，反映了一次 通过 Hub（地址 30）访问低速设备（地址 34）的 GET DEVICE DESCRIPTOR 请求过程，但出现了明显的 重试/重传 现象。
一、核心传输行为
| 项目 | 内容 |
|---|---|
| 目标设备地址 | 34 |
| 请求类型 | GET DEVICE DESCRIPTOR（获取设备描述符） |
| Hub 地址 | 30 |
| Hub 端口 | Port 3 |
| 设备速度 | LS（低速设备，通过 Hub 代理） |
| 传输方式 | 控制传输（SETUP + DATA0 + ACK） |
二、事务模式：Split Transaction（拆分事务）
由于 主机（HS） 与 低速设备（LS） 之间通过 高速 Hub 通信，USB 使用 Split Transaction：
- SPLIT (S) = Start：主机通知 Hub 开始一个低速事务
- SPLIT (C) = Complete：主机查询 Hub 是否完成与低速设备的交互
- SETUP / DATA0 / ACK / NYET：Hub 与设备之间的响应状态
三、异常现象：重复的 SPLIT(C) + SETUP + NYET
从日志可见，大量重复 以下模式：
SPLIT(C) → SETUP → NYET
并多次出现后，才出现 SETUP + ACK（成功）。
| 序号示例 | 出现次数 | 最终结果 |
|---|---|---|
| 507023~507046 | 约 6 次重试 | 507046 出现 ACK |
