USB 集线器状态信息上报

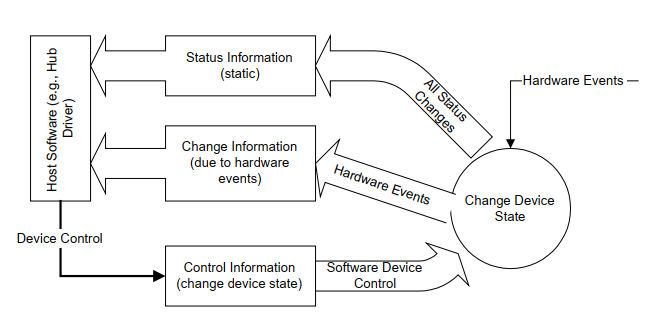

USB集线器上报三类信息给主机驱动：

上报信息的方式有2种，分别为控制端点和中断端点。

上报信息的路由

USB集线器通过中断方式上报信息，中断上报包括了HUB的变化和端口的变化。根据不同的变化执行不同的控制请求，分别为

• GetStatus获取集线器的状态变化
• GetPortStatus获取端口的状态变化

中断端点数据位图
├─ Bit 0 = 1 → Hub 状态变化
│  └─► GetHubStatus
│     ├─ [LOCAL_POWER] → ClearFeature
│     └─ [OVER_CURRENT] → ClearFeature + IoInvalidateDeviceRelations + ESD恢复
│
└─ Bit N = 1 → Port N 变化
   └─► GetPortStatus
      ├─ [CONNECT] → ClearFeature + IoInvalidateDeviceRelations ◄── 触发PnP枚举
      ├─ [RESET] → ClearFeature
      ├─ [ENABLE] → ClearFeature
      ├─ [SUSPEND] → ClearFeature
      └─ [OVER_CURRENT] → ClearFeature

中断端点

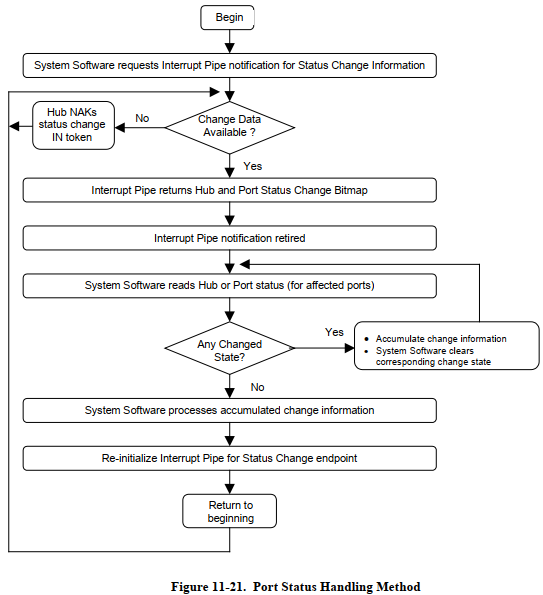

USB 集线器端口状态处理方法的，用于描述系统软件如何处理来自 USB 集线器的端口状态变化（如设备插拔、复位、过流等）。
USB中断端点返回的是USB集线器和USB集线器下游端口的状态变化。

• BIT0:Hub change detected
• BIT1:Port 1 change detected
• BIT2:Port 2 change detected
  …
• BITN:Port N change detected

1. 开始
   系统软件请求中断管道（Interrupt Pipe）通知状态变化信息。

2. Hub NAKs 状态变化 IN 令牌
   如果当前没有状态变化数据，Hub 会回复 NAK。
   → 判断是否有变化数据可用：

   • No：回到开始继续请求
   • Yes：继续

3. 中断管道返回 Hub 和端口状态变化位图
   变化位图告知系统：Hub 本身或哪些端口的状态发生了变化。

4. 中断管道通知被清除
   一次通知完成。

5. 系统软件读取 Hub 或端口状态（针对受影响的端口）
   通过标准 Hub 类请求读取具体状态。

6. 判断是否有任何状态改变

   • Yes：
     • 累计变化信息
     • 系统软件清除对应的变化状态（写入清除命令）
   • No：直接跳到处理累计的变化信息

7. 系统软件处理累计的变化信息
   根据变化类型执行相应动作（如枚举新设备、处理断开、过流保护等）。

8. 重新初始化中断管道（为状态变化端点）
   为下一次中断通知做好准备。

9. 回到开始
   循环监测后续状态变化。

• 中断管道用于 Hub 向主机异步通知状态变化。
• NAK 机制避免无效查询，提高效率。
• 读取后必须清除变化状态，否则不会产生新通知。
• 这是一个轮询 + 异步通知结合的模型，主机主动发起 IN 事务，Hub 在有数据时响应。

GetStatus

GetStatus是USB集线器在枚举时，通过控制请求获取USB集线状态信息。详见：https://www.usbzh.com/article/detail-1163.html

GetPortStatus

通过中断只知道USB集线器或者端口发生了变化，可以通过GetPortStatus获取具体的变化。详见https://www.usbzh.com/article/detail-1162.html
